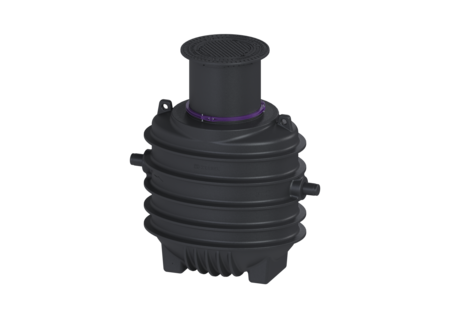

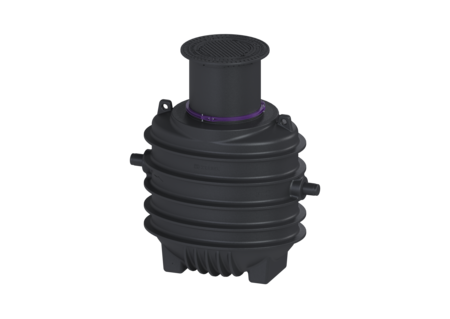

Separato. grassi EasyClean ground
NS 1, Standard, 690-1190 mm, Classe A/B
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE.
- Rialzo telescopico con piastra di copertura tenuta antiodore in diverse classi di carico
- Resistente all’acqua freatica
- Funzionamento a bassa manutenzione
Cod. Art. | 95010-120B |
---|---|
GTIN (EAN) | 4026092100301 |
Gruppo di prezzo | 60 |
Separato. grassi EasyClean ground NS 1, Standard, 690-1190 mm, Classe A/B
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Installazione interrata, profondità antigelo 1200 mm Variante di smaltimento: Standard Tipo di protezione del motore: no Cestello di raccolta fanghi: no Dimensioni nominali (NS): 1 SonicControl: no Dispositivo di riempimento a norma DIN 1988: no Tipo di smaltimento: manuale con tubo flessibile di aspirazione Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825DIN 4040-100 Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 215 kg Peso lordo: 215 kg Profondità di posa: 690 - 1190 mm Tipo di regolazione in altezza: rialzo telescopico, inclinabile di 5 gradi Larghezza: 1090 mm Altezza: 1515 mm Lunghezza: 1700 mm Larghezza imballaggio: 2200 mm Altezza imballaggio: 1665 mm Lunghezza imballaggio: 1300 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 800 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 870 mm Larghezza nominale (DA) della uscita: 110 mm Larghezza nominale (DN) dell’uscita: 100 Larghezza nominale (DN) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Coperchio di chiusura: Lock & Lift Classe di carico: B 125 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 550 l Spessore massimo dello strato di grasso: 42 l Volume complessivo: 650 l Tubo flessibile: 100 l Quantità di liquidi leggeri accumulabile: 40 l Comando Frequenza di accensione ammessa max.: no
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Pozzetto prelievo Ø1000 DN 100 cl. B | 9151010B | Mostra | |
Prolunga per pozzetto 600mm | 915402 | Mostra | |
Pozzetto di prelievo ID1000 | 915761/120B-1000 | Mostra | |
Pozzetto di prelievo ID1000 | 915761/120B-SWA | Mostra | |
Pozzetto prelievo Ø400 DN100/150 cl. B | 915880B | Mostra | |
Pozzetto prelievo Ø450 DN100/150 cl. A | 915881B | Mostra | |
Diario d’esercizio per separatori di grassi | 917409 | Mostra | |
Quadro elettrico per il montaggio non incassato | 917413 | Mostra | |
Quadro elettrico per il montaggio incassato | 917414 | Mostra | |
Sovraprezzo smaltimento diretto destra | 917419.00 | Mostra | |
Sovraprezzo smaltimento diretto sinistra | 917419.50 | Mostra | |
Sovraprezzo smaltimento diretto destra | 917420.00 | Mostra | |
Set di collegamento e connessione | 917421 | Mostra | |
Sistema di pozzetto ID 400 | 917422B | Mostra | |
Apparecchio di misura "SonicControl" | 917821 | Mostra | |
Passante cavi SonicControl,separa.grassi | 917823 | Mostra | |
Kit prolunga SonicControl 10 metri | 917871 | Mostra | |
Kit prolunga SonicControl 20 metri | 917872 | Mostra | |
Kit prolunga SonicControl 30 metri | 917873 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra | |
Chiave di estrazione per le piastre di copertura | 680278 | Mostra | |
Guarnizione per la piastra di copertura serrata | 680323 | Mostra | |
Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra | |
Piastra di copertura LW 600 Lock&Lift, classe B, imp. di separazione | 681102 | Mostra | |
Guarnizione labbro per serbatoio D 630 | 860104 | Mostra | |
Attrezzo per aprire le piastre in ghisa | 917112 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Materiale (material): PE
- Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 1
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Profondità di posa (einbautiefe): 690 mm
