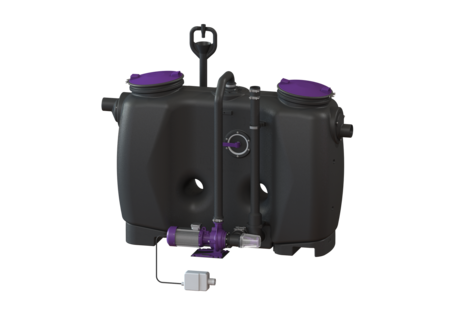

Separatore grassi EasyClean free
NS 4, Mix, Oblò d’ispezione
Il separatore per acque di scarico contenenti grassi è adatto all’installazione d'appoggio nei locali protetti dal gelo e non utilizza componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e include una base a forma conica per uno smaltimento rapido e pulito. Due coperchi tenuta antiodore con chiusura a leva rapida consentono un facile accesso per i lavori di pulizia e manutenzione. L’innovativo sistema Schredder-Mix con trituratore integrato consente l’omogeneizzazione e il ricircolo del contenuto del serbatoio. La pulizia avviene per mezzo di una pompa collocata esternamente e può essere separata con una paletta di chiusura. Dopo lo smaltimento, nel serbatoio rimangono solo 3 litri di volume residuo di fanghi. Per lo smaltimento manuale inodore è disponibile un bocchettone di smaltimento diretto. Garanzia di 20 anni sul materiale PE.
- Direzione di flusso modificabile grazie a bocchettoni intercambiabili e a tenuta stagna (NS 2 - NS 10)
- Semplice comando
- Funzionamento a bassa manutenzione
| Cod. Art. | 93004.31/DS |
|---|---|
| GTIN (EAN) | 4026092068878 |
| Gruppo di prezzo | 60 |
Separatore grassi EasyClean free NS 4, Mix, Oblò d’ispezione
Il separatore per acque di scarico contenenti grassi è adatto all’installazione d'appoggio nei locali protetti dal gelo e non utilizza componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e include una base a forma conica per uno smaltimento rapido e pulito. Due coperchi tenuta antiodore con chiusura a leva rapida consentono un facile accesso per i lavori di pulizia e manutenzione. L’innovativo sistema Schredder-Mix con trituratore integrato consente l’omogeneizzazione e il ricircolo del contenuto del serbatoio. La pulizia avviene per mezzo di una pompa collocata esternamente e può essere separata con una paletta di chiusura. Dopo lo smaltimento, nel serbatoio rimangono solo 3 litri di volume residuo di fanghi. Per lo smaltimento manuale inodore è disponibile un bocchettone di smaltimento diretto. Garanzia di 20 anni sul materiale PE. Variante Paletta di chiusura: sì Variante di smaltimento: Mix Tipo di protezione del motore: sì Cestello di raccolta fanghi: sì Dimensioni nominali (NS): 4 SonicControl: no Impianto di smaltimento: Collegamento per lo smaltimento Dispositivo di riempimento a norma DIN 1988: sì Tipo di smaltimento: sistema di spurgo manuale Guarnizione dell’albero: 1 valvola a vite 1” Portata (DIN 19901): F3 Caratteristiche generali Materiale: PE Norma: EN 1825 Situazione di installazione: all’interno degli edifici – installazione d'appoggio Condizioni di consegna: Pronto all’installazione (componenti elettrici e pezzi di collegamento devono essere collegati in cantiere) In dotazione: Raccordo Storz B R 2 1/2” per l’autospurgo Dimensioni Peso netto: 15 kg Peso lordo: 175 kg Larghezza della superficie di installazione: 842 mm Altezza della superficie di installazione: 1767 mm Lunghezza della superficie di installazione: 2116 mm Larghezza d’ingombro: 680 mm Altezza d’ingombro: 1483 mm Lunghezza d’ingombro: 1880 mm Larghezza imballaggio: 1800 mm Altezza imballaggio: 1700 mm Lunghezza imballaggio: 2400 mm Serbatoio/corpo base Potenza nominale (PN): 10 Uscita in pressione (DN): 65 Uscita in pressione (DA): 75 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 985 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1055 mm Larghezza nominale (DA) della uscita: 110 mm Larghezza nominale (DN) dell’uscita: 100 Larghezza nominale (DN) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi HT a norma DIN 19560, PP o AS Apertura di manutenzione: 420 mm Caratteristiche di copertura Tipo di copertura: Coperchio Materiale della copertura : Materiale plastico Colore della copertura: viola Coperchio di chiusura: Chiusura a leva rapida Tenuta: tenuta antiodore Contenuto di acque di scarico Contenuto del separatore: 400 l Volume complessivo: 800 l Tubo flessibile: 400 l Quantità di liquidi leggeri accumulabile: 160 l Trasportatore Comando della pompa: SPF 300 KE 2.0 Numero di pompe: 1 Peso: 44 kg Tipo di collegamento: Connettore CEE Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,87 Tipo di protezione della centralina: IP 55 S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 60 m³/h Prevalenza max.: 17 m Numero di giri: 2850 U/min Potenza P1: 3,6 kW Potenza P2: 3 kW Tipo di funzionamento: S2 - 30 min. Tipo di cavo di collegamento della pompa: H07RN-F 7G 1,5 mm² Tipo di girante: Girante radiale con trituratore Comando Protezione necessaria (RCD): 30 mA Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Tipo di collegamento: Connettore CEE Frequenza di accensione ammessa max.: no
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Pozzetto di prelievo DN 100, Tipo Monaco di Baviera | 915860-M | Mostra | |
| Pozzetto di prelievo DN 100, Tipo NBG | 915860-NBG | Mostra | |
 | Pozzetto di prelievo DN 100/150, Uscita verticale | 915870 | Mostra |
 | Pozzetto di prelievo DN 100/150, Uscita orizzontale | 915871 | Mostra |
| Quadro elettrico per il montaggio non incassato | 917413 | Mostra | |
| Quadro elettrico per il montaggio incassato | 917414 | Mostra | |
 | Apparecchio di misura "SonicControl" | 917821 | Mostra |
| Kit prolunga SonicControl 10 metri | 917871 | Mostra | |
| Kit prolunga SonicControl 20 metri | 917872 | Mostra | |
| Kit prolunga SonicControl 30 metri | 917873 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Guarnizione DN 150 | 680003 | Mostra |
 | Fascetta per tubo d: 110 mm | 680126 | Mostra |
 | Guarnizione DN 200 | 680128 | Mostra |
 | Vite 10x3, A2 | 680164 | Mostra |
 | Connettore di protezione motore CEE, 4 - 6,3 A | 680328 | Mostra |
 | Paletta di chiusura DN 100, materiale plastico, orizzontale | 680329 | Mostra |
 | Tubo flessibile di collegamento DN 100, L: 100 mm | 680434 | Mostra |
 | Bocchettone di entrata per separatore di grassi NS 2-4 | 680435 | Mostra |
 | Bocchettone di uscita per separatore di grassi NS 2-4 | 680437 | Mostra |
 | Costruzione di uscita/entrata per separatore di grassi NS 2-10 | 680439 | Mostra |
 | Tubo flessibile di collegamento con fascette per tubo, DN 75, L: 100 mm | 680555 | Mostra |
 | Finestrino KESSEL EasyClean | 913109 | Mostra |
 | Copertura per separatore Euro 420mm | 916904 | Mostra |
 | Fascetta profilata 420mm | 917004 | Mostra |
 | Guarnizione per coperchio di sep. 420mm | 917204 | Mostra |
 | 917854 | Mostra | |
 | 917855 | Mostra | |
 | Pompa 3,0 kW per separatore grassi | 917856 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Materiale (material):
PE
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Impianto di smaltimento (entsorgungseinrichtung):
Collegamento per lo smaltimento
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione d'appoggio
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di protezione del motore (schredder_mix_system):
sì
- Dimensioni nominali (NS) (nenngroesse): 4
- Dispositivo di riempimento a norma DIN 1988 (fuelleinrichtung): sì
- Larghezza della superficie di installazione (aufstellflaeche_breite): 842 mm
- Lunghezza della superficie di installazione (aufstellflaeche_laenge): 2.116 mm
