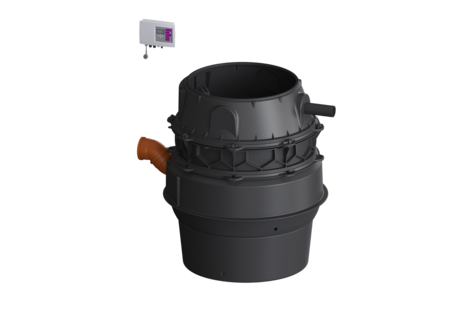

Stazione pompaggio Aquapump F XL
Duo, SPF 1400-S3, P0
KESSEL Stazione pompaggio Aquapump F XL, Duo, acque di scarico con sostanze fecali, installazione interrata, altezza 1500 mm, con 2 pompe SPF 1400 sommersa, modalità operativa S3 - 50%, rilevamento del livello pneumatica
- Massima sicurezza
- Installazione flessibile
- Vantaggi igienici durante la manutenzione e la riparazione
Cod. Art. | 8742016 |
---|---|
GTIN (EAN) | 4026092069523 |
Gruppo di prezzo | 60 |
Stazione pompaggio Aquapump F XL Duo, SPF 1400-S3, P0
La stazione di pompaggio per acque di scarico con e senza sostanze fecali è dotata di una o due pompe ad immersione, di un blocco antiriflusso e di una paletta di chiusura per il tubo di mandata. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un vano pompa chiuso (installazione a secco) con un’apertura di ispezione avvitata. Il comando avviene attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell’edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM. Grazie al sistema modulare KESSEL, sono disponibili come accessori diversi rialzi o varianti di pozzetto tecnico per ulteriori assemblaggi. Variante Indicazione sulla profondità di posa: Variante installazione minima Tipo d’impianto: Impianto doppio Paletta di chiusura: Paletta di chiusura in materiale plastico Gradini di salita: sì Installazione: Installazione a secco Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione interrata Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di impianto: Duo Dimensioni Peso netto: 212 kg Peso lordo: 235 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Lunghezza: 1295 mm Larghezza: 1295 mm Altezza: 1500 mm Lunghezza imballaggio: 2000 mm Larghezza imballaggio: 1300 mm Altezza imballaggio: 1435 mm Serbatoio/corpo base Uscita in pressione (DN): 80 Uscita in pressione (DA): 90 mm Collegamento di sfiato (DN): 70 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 1343 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 753 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 833 mm Distanza dal fondo del tubo di entrata al bordo superiore del serbatoio: 747 mm Larghezza nominale (DA) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 mm Numero di entrate: 1 Diametro interno del serbatoio (DI): 1000 mm Diametro interno dell’accesso (DI): 800 mm Volume di pompaggio: 160 l Volume del serbatoio: 335 l Trasportatore Pompa: SPF 1400 Numero di pompe: 2 Peso, pompa: 25 kg Tipo di collegamento: presa codificata Corrente nominale: 7,3 A Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 38 m³/h Prevalenza max.: 7 m Numero di giri: 1370 U/min Potenza P1: 1,6 kW Potenza P2: 1,1 kW Tipo di funzionamento: S3 - 50% Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 10 m Comando Centralina: Comfort Dispositivo di allarme: Tubo ad immersione Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì
Designazione | Cod. Art. | ||
---|---|---|---|
Rialzo con piastra di copertura W800 classe K 3, piastrellabile | 8740175 | Mostra | |
Rialzo con piastra di copertura LW800 classe C 3 flangia impermeabile | 8740176 | Mostra | |
Rialzo con piastra di copertura LW 800, classe A/L15 | 8740177 | Mostra | |
Rialzo con piastra di copertura LW 800, A/L15 con flangia impermeabile | 8740178 | Mostra | |
Rialzo con piastra di copertura LW 800, classe B | 8740179 | Mostra | |
Rialzo Piastra copertura angolare LW800 cl. D | 8740180 | Mostra | |
Rialzo con piastra di copertura LW 800, classe di carico C 3 | 8740181 | Mostra |
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalatore acustico Basic con sonda a elettrodi | 20222 | Mostra | |
Segnalatore acustico Basic con sonda ottica | 20223 | Mostra | |
Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra | |
Raccordo a morsetto per il tubo di mandata, DN 80/80 | 28090 | Mostra | |
Raccordo a morsetto per il tubo di mandata, DN 50/50 | 28091 | Mostra | |
Raccordo a morsetto per il tubo di mandata, DN 50/80 | 28092 | Mostra | |
GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra | |
Attacco a giunzione per la prolunga della sonda di livello | 28799 | Mostra | |
Prolunga 250 mm, modulo del pozzetto LW 1000 | 680370 | Mostra | |
Prolunga 500 mm, modulo del pozzetto LW 1000 | 680371 | Mostra | |
Kit di ricambi per sonda ottica Cavo di 5 m | 80888 | Mostra | |
Accessori per i cavi Prolunga per sonda | 80889 | Mostra | |
Accessori per i cavi Prolunga per pompa | 80891 | Mostra | |
Set di installazione Termostato, Igrostato | 97713 | Mostra | |
Cabina esterna per quadro elettri L: 590 mm, per installazione centraline | 97714 | Mostra | |
Spia luminosa per cabina esterna per quadro elettrico | 97715 | Mostra | |
Cabina esterna per quadro elettri per installazione centraline | 97716 | Mostra | |
Cabina esterna quadro elettrico L: 785 mm, per installazione centraline | 97723 | Mostra | |
Cabina esterna per quadro elettri L: 1115 mm, per installazione centraline | 97724 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Kit sostituz. flangia della pompa con set di viti, guarnizi. della flangia | 28051 | Mostra | |
Centralina Comfort Duo, 230 V | 28746 | Mostra | |
Batteria Blocco 9 V | 680034 | Mostra | |
Guarnizione Flangia della pompa | 680045 | Mostra | |
Set di viti zincate, 14 pezzi | 680047 | Mostra | |
Flangia della pompa SPF 1400 - SPF 4500 | 680050 | Mostra | |
Guarnizione per SPF 1400 - SPF 4500 | 680052 | Mostra | |
Kit del clapet Anello a rulli, clapet, porta paletta | 680053 | Mostra | |
Azionamento pompa SPF 1400 230V, S3, cavo di 10 m, con condensatore | 680218 | Mostra | |
Tubo ad immersione per Aqualift F XL, 280 mm | 680388 | Mostra | |
Vano porta paletta impianti Duo, con 2 palette di chiusura | 680419 | Mostra | |
Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra | |
Kit di guarnizioni Flangia della pompa | 680422 | Mostra | |
Tubazione di mandata DN 90 | 680446 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione |
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen): ID 1111241940
- Situazione di installazione (einbausituation): installazione interrata
- Dispositivo di allarme (alarmgeber): Tubo ad immersione
- Pompa (pumpe): SPF 1400
- Tipo di girante (laufrad_typ): Girante libera
