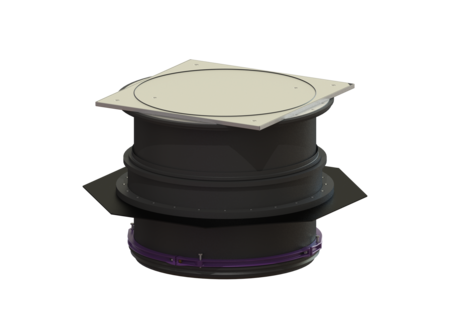

Rialzo con piastra di copertura
LW 800, A/L15 con flangia impermeabile
Rialzo per la regolazione dell’altezza e del livello per il pozzetto LW 1000, composto da una piastra di copertura, dalle guarnizioni e dai cunei di collegamento
| Cod. Art. | 8740178 |
|---|---|
| GTIN (EAN) | 4026092070444 |
| Gruppo di prezzo | 60 |

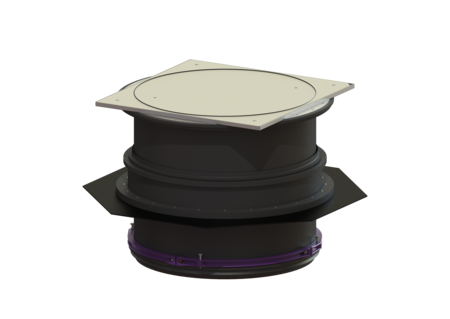

Rialzo con piastra di copertura LW 800, A/L15 con flangia impermeabile
Rialzo per la regolazione dell’altezza e del livello per il pozzetto LW 1000, composto da una piastra di copertura, dalle guarnizioni e dai cunei di collegamento Variante Flangia impermeabile: sì Caratteristiche generali Colore: nero Materiale: Materiale plastico Situazione di installazione: all’interno degli edifici – installazione nel pavimento Dimensioni Peso netto: 94,5 kg Peso lordo: 111 kg Diametro interno (DI): 800 mm Installazione verticale: 267 - 516 Larghezza imballaggio: 1200 mm Altezza imballaggio: 2200 mm Lunghezza imballaggio: 2400 mm Caratteristiche di copertura Variante: a tenuta stagna Tipo di copertura: Piastra di copertura angolare Larghezza della copertura: 860 mm Lunghezza della copertura: 860 mm Superficie: Acciaio inox scanalato Coperchio di chiusura: avvitato Classe di carico: A 15 (EN 124) / L 15 (EN 1253-1)
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Guarnizione per il modulo del pozzetto LW 1000 | 680375 | Mostra |
 | Prolunga impermeabile per il modulo del pozzetto | 680378 | Mostra |
 | Anello di fissaggio per rialzi d: 800 mm | 680568 | Mostra |
 | Guarnizione per la piastra di copertura, d: 840 mm | 680653 | Mostra |
| Set di viti 24 pezzi, per il rialzo, K80x22, A2 | 680654 | Mostra | |
 | Guarnizione per il rialzo, d: 870 mm | 680655 | Mostra |
 | Piastra di copertura L 15, Incl. 30 viti, Guarnizione | 680658 | Mostra |
| Set di viti 2 viti a testa svasata, M8x12, A4 | 680661 | Mostra | |
 | Piastra di copertura L 15, Incl. 6 viti, Guarnizione | 680662 | Mostra |
| Set di viti 4 viti a testa svasata, M10x20, A4 | 680663 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD |
- Materiale (material):
Materiale plastico
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Tipo di copertura (abdeckungsart): Piastra di copertura angolare
- Classe di carico (belastungsklasse): A 15 (EN 124) / L 15 (EN 1253-1)
- Superficie (oberflaeche): Acciaio inox scanalato
