Sis sollevam riflusso Ecolift XL
Mono, 2 clapet mec., SPF 1400-S3, Cono

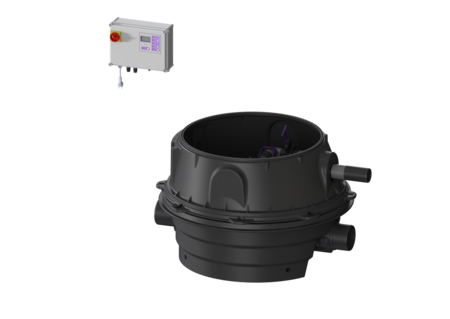

KESSEL Sis sollevam riflusso Ecolift XL, acque di scarico senza sostanze fecali, Unità singola, 2 clapet antiriflusso meccaniche, con una SPF 1400-S3 EcoXL pompa sommersa, dispositivo di allarme con sonda ottica, centralina Comfort Plus, Variante installazione minima
- Smaltimento delle acque di scarico senza interruzione del funzionamento, anche in caso di mancanza di correntea condizione che non si verifichino di riflusso
- impiego limitato della pompa
- emissioni di rumore minime
| Cod. Art. | 8741040 |
|---|---|
| GTIN (EAN) | 4026092070499 |
| Gruppo di prezzo | 60 |
Sis sollevam riflusso Ecolift XL Mono, 2 clapet mec., SPF 1400-S3, Cono
Il sistema di sollevamento contro il riflusso per acque di scarico senza sostanze fecali è dotato di una pompa ad immersione, due sistemi di chiusura meccanici e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa chiuso. Le chiusure rapide consentono la facile rimozione dei componenti integrati. In condizioni normali, il drenaggio avviene tramite la naturale pendenza verso la fognatura. In caso di riflusso, il sistema di chiusura viene chiuso dalla pressione dell’acqua che rifluisce. Il drenaggio, durante la fase di riflusso, avviene tramite un tubo di mandata che trasporta le acque di scarico nella fognatura. Il tubo di mandata deve essere inserito in un tubo PE saldato; inoltre, la pompa SPF 4500 deve essere inserita in un pozzetto di scarico della pressione. Il controllo avviene attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell'edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM. Grazie al sistema modulare KESSEL, sono disponibili come accessori diversi rialzi o varianti di pozzetto tecnico per ulteriori assemblaggi. Variante Indicazione sulla profondità di posa: Variante installazione minima Tipo d’impianto: Unità singola Paletta di chiusura: Paletta di chiusura in materiale plastico Guarnizione passante per il tubo vuoto per cavi (DN): 100 Guarnizione passante per il condotto di aerazione (DN): 70 Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: ÖNORM B 2501 Tipo di acque di scarico: senza sostanze fecali Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Protezione antiriflusso: Tipo 2 Omologazione: Z-53.2-493 Dimensioni Peso netto: 112,28 kg Peso lordo: 132,68 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Salto di pendenza: 15 mm Lunghezza: 1379 mm Larghezza: 1200 mm Altezza: 785 mm Lunghezza imballaggio: 2000 mm Larghezza imballaggio: 1300 mm Altezza imballaggio: 950 mm Serbatoio/corpo base Uscita in pressione (DN): 80 Uscita in pressione (DA): 90 mm Canaletta: canaletta continua Collegamento di sfiato (DN): 70 Altezza tubo di uscita rispetto al fondo del serbatoio: 120 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 135 mm Distanza dal fondo del tubo di entrata al bordo superiore del serbatoio: 645 mm Numero di uscite: 1 Larghezza nominale (DN) dell’uscita: 150 mm Larghezza nominale (DN) dell’entrata: 150 mm Numero di entrate: 1 Diametro interno del serbatoio (DI): 1000 mm Diametro interno dell’accesso (DI): 800 mm Volume di pompaggio: 20 l Volume del serbatoio: 65 l Trasportatore Pompa: SPF 1400-S3 EcoXL Numero di pompe: 1 Peso, pompa: 25 kg Tipo di collegamento: presa codificata Corrente nominale: 7,3 A Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 28 m³/h Prevalenza max.: 7,5 m Numero di giri: 1370 U/min Potenza P1: 1,6 kW Potenza P2: 1,1 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 7G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 10 m Comando Centralina: Comfort Plus Potenza stand-by: 5 W Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,6 m Contatto a potenziale zero: sì Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Protezione necessaria (protezione di linea): C 16 A
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo con piastra di copertura W800 classe K 3, piastrellabile | 8740175 | Mostra |
 | Rialzo con piastra di copertura LW800 classe C 3 flangia impermeabile | 8740176 | Mostra |
 | Rialzo con piastra di copertura LW 800, classe A/L15 | 8740177 | Mostra |
 | Rialzo con piastra di copertura LW 800, A/L15 con flangia impermeabile | 8740178 | Mostra |
 | Rialzo con piastra di copertura LW 800, classe B | 8740179 | Mostra |
 | Rialzo Piastra copertura angolare LW800 cl. D | 8740180 | Mostra |
 | Rialzo con piastra di copertura LW 800, classe di carico C 3 | 8740181 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
 | Set di installazione Termostato, Igrostato | 97713 | Mostra |
 | Cabina esterna per quadro elettri L: 590 mm, per installazione centraline | 97714 | Mostra |
 | Spia luminosa per cabina esterna per quadro elettrico | 97715 | Mostra |
| Cabina esterna per quadro elettri per installazione centraline | 97716 | Mostra |
 | Cabina esterna quadro elettrico L: 785 mm, per installazione centraline | 97723 | Mostra |
| Cabina esterna per quadro elettri L: 1115 mm, per installazione centraline | 97724 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit protezione per sonda ottica | 28706 | Mostra |
 | Centralina Comfort Plus Mono/Duo, 230 V, 6,3-10 A | 28790 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Guarnizione per SPF 1400 - SPF 4500 | 680052 | Mostra |
 | Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra |
 | Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra |
 | Azionamento pompa SPF 1400 230V, S3, cavo di 10 m, con condensatore | 680218 | Mostra |
 | Chiusura a sgancio rapido DN 63 | 680380 | Mostra |
 | Blocco antiriflusso a sinistra, con clapet di non ritorno | 680381 | Mostra |
 | Blocco antiriflusso a destra, con clapet di non ritorno | 680382 | Mostra |
 | Staffa di sicurezza per la paletta di chiusura DN 63 | 680386 | Mostra |
 | Coperchio Ecolift XL Lato di scarico | 680391 | Mostra |
 | Flangia della pompa Ecolift XL, incl. guarnizione | 680398 | Mostra |
 | Piastra della pompa Ecolift XL | 680399 | Mostra |
 | Tubo di mandata DN 63, L: 367 mm | 680400 | Mostra |
 | Tubo mandata con paletta chiusura Variante a sinistra, inclinata | 680401 | Mostra |
 | Tubo mandata con paletta chiusura Variante a destra, inclinata | 680402 | Mostra |
 | Elemento di supporto paletta di chiusura, supporto inclinato | 680403 | Mostra |
 | Kit di guarnizioni Ecolift XL | 680418 | Mostra |
 | Kit di ricambi per sonda ottica Cavo di 10 m | 680455 | Mostra |
 | Copertura per la flangia della pompa, d: 220 mm | 680460 | Mostra |
 | Tubo ad immersione per Ecolift XL, 180 mm | 680827 | Mostra |
 | Porta paletta per le clapet meccanica, porta paletta | 80041 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Centralina (schaltgeraet): Comfort Plus
- TÜV voto di prova (pruefzeichen):
ID 1111241794
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Dispositivo di allarme (alarmgeber): sonda ottica
- Pompa (pumpe): SPF 1400-S3 EcoXL
- Tipo di rilevazione del livello (niveauerfassung_art): pneumatica
