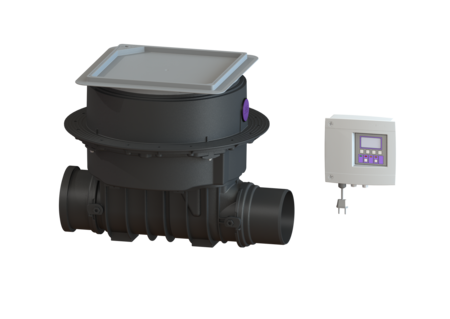

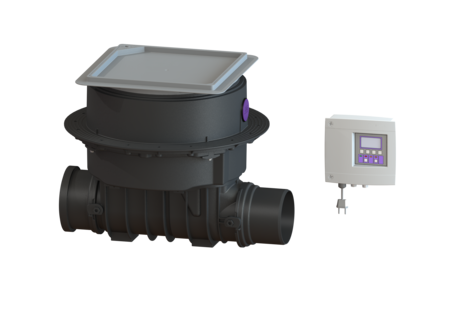

Val antiriflusso aut Staufix FKA
DN 150, Pavimento, piastrellabile
La valvola antiriflusso automatica premium per acque di scarico con e senza sostanze fecali è dotata di un sistema di chiusura motorizzato, che si chiude automaticamente in caso di riflusso. Un secondo sistema di chiusura funge da chiusura di emergenza bloccabile manualmente. Il comando avviene tramite una centralina di facile utilizzo, che in via opzionale può essere integrata nel sistema di gestione dell’edificio per mezzo di un contatto a potenziale zero o può emettere messaggi di allarme e di disturbo collettivi tramite un’interfaccia GSM. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella stazione di pompaggio antiriflusso Pumpfix F.
- Sistema di chiusura motorizzato e sicuro con sonda ottica
- Manutenzione veloce, semplice e senza utensili
- Disponibile anche come set modulare
Cod. Art. | 84150X |
---|---|
GTIN (EAN) | 4026092046463 |
Gruppo di prezzo | 30 |
Val antiriflusso aut Staufix FKA DN 150, Pavimento, piastrellabile
La valvola antiriflusso automatica premium per acque di scarico con e senza sostanze fecali è dotata di un sistema di chiusura motorizzato, che si chiude automaticamente in caso di riflusso. Un secondo sistema di chiusura funge da chiusura di emergenza bloccabile manualmente. Il comando avviene tramite una centralina di facile utilizzo, che in via opzionale può essere integrata nel sistema di gestione dell’edificio per mezzo di un contatto a potenziale zero o può emettere messaggi di allarme e di disturbo collettivi tramite un’interfaccia GSM. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella stazione di pompaggio antiriflusso Pumpfix F. Variante Chiusura di emergenza: sì Tipo di protezione della sonda: IP 68 (3m/48h) Clapet antiriflusso motorizzate: 1 Clapet antiriflusso meccaniche: 1 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Tipo di acque di scarico: Acque di scarico con sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Premontato per il montaggio finale in cantiere (i sensori devono essere montati in cantiere e la centralina deve essere collegata) Protezione antiriflusso: Tipo 3 Tipo di motore: KSM 140 Tipo di protezione della pompa: IP 68 (3m/48h) Lunghezza del cavo: 5 m Dimensioni Peso netto: 17 kg Peso lordo: 22,5 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 9 mm Profondità di posa: 516 - 669 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 590 mm Lunghezza: 656 mm Larghezza imballaggio: 615 mm Altezza imballaggio: 550 mm Lunghezza imballaggio: 785 mm Serbatoio/corpo base Sistema: Riduzione raccordo maschio / manicotto inclusi Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Coperchio di chiusura: Lock & Lift Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm Comando Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Sonda ottica Tipo di rilevazione del livello: ottica Tipo di protezione della sonda: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Frequenza di accensione ammessa max.: Comfort Collegamento SGE, AE: sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalatore acustico a distanza, 20m | 20162 | Mostra | |
Kit conversione Pumpfix F Komfort pav. | 80098 | Mostra | |
Cavo prolunga per la sonda 10m | 80889 | Mostra | |
Cavo di prolunga per il motore 10m | 80890 | Mostra | |
Cavo prolunga per la pompa 10m | 80891 | Mostra | |
Prolunga H: 200 mm | 83070 | Mostra | |
Prolunga con flangia e controflangia | 83073 | Mostra | |
Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Batteria Blocco 9 V | 680034 | Mostra | |
Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra | |
Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra | |
Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra | |
Imbuto di prova | 70214 | Mostra | |
70318 | Mostra | ||
80016 | Mostra | ||
80017 | Mostra | ||
Clapet motorizzata Premium per Pumpfix F | 80038 | Mostra | |
Valvola a cerniera contro i roditori | 80039 | Mostra | |
Paletta meccanica premium con supporto | 80041 | Mostra | |
Centralina Comfort 230V, Staufix FKA | 80071 | Mostra | |
Motore Staufix FKA (KSM 140) 5m | 80076 | Mostra | |
Set ricambi sonda ottica con 3 ad. | 80888 | Mostra | |
Set adattatori per montaggio sonda ott. | 80892 | Mostra | |
Copertura tenuta acqua superficie piastr | 830052 | Mostra | |
Rialzo sistema 400 | 830065 | Mostra | |
Staufix Premium Raccordo maschio DN 150 | 83083 | Mostra | |
Staufix Premium Raccordo femmina DN 150 | 83087 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 150
- Centralina (schaltgeraet): Comfort
- Materiale della copertura (abdeckung_material): Materiale plastico
- Situazione di installazione (einbausituation): all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con sostanze fecali
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Lunghezza (laenge): 656 mm
- Larghezza (breite): 590 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 3
