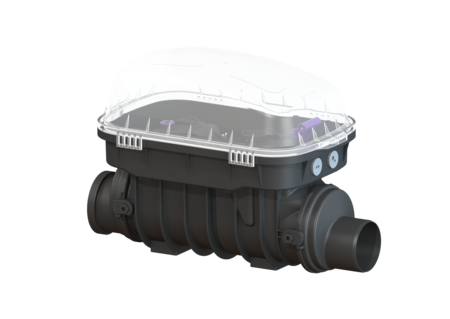

Valvola antiriflusso Staufix SWA
DN 100, non interrato
La valvola antiriflusso Premium per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura d’emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi in una valvola antiriflusso Premium Staufix FKA o in un impianto di pompaggio antiriflusso Pumpfix F.
- Semplice conversione successiva in Staufix FKA o Pumpfix F
- Manutenzione veloce, semplice e senza l’ausilio di utensili
- Disponibile anche come set modulare
Cod. Art. | 73100.10 |
---|---|
GTIN (EAN) | 4026092003909 |
Gruppo di prezzo | 30 |
Valvola antiriflusso Staufix SWA DN 100, non interrato
La valvola antiriflusso Premium per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura d’emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi in una valvola antiriflusso Premium Staufix FKA o in un impianto di pompaggio antiriflusso Pumpfix F. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – canale di scarico non interrato Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 8,28 kg Peso lordo: 9,8 kg Salto di pendenza: 9 mm Larghezza: 350 mm Altezza: 422 mm Lunghezza: 642 mm Larghezza imballaggio: 385 mm Altezza imballaggio: 465 mm Lunghezza imballaggio: 785 mm Serbatoio/corpo base Sistema: Riduzione raccordo maschio / manicotto inclusi Caratteristiche di copertura Tipo di copertura: Copertura di protezione Materiale della copertura : Materiale plastico Colore della copertura: trasparente Larghezza della copertura: 350 mm Altezza della copertura: 165 mm Lunghezza della copertura: 542 mm Coperchio di chiusura: Chiusura a clip
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra | |
Imbuto di prova | 70214 | Mostra | |
70318 | Mostra | ||
80013 | Mostra | ||
80014 | Mostra | ||
Paletta meccanica premium con supporto | 80041 | Mostra | |
Coperchio protezione FKA | 83031 | Mostra | |
83032 | Mostra | ||
Staufix Premium Raccordo maschio DN 125 | 83082 | Mostra | |
Staufix Premium Raccordo femmina DN 125 | 83086 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Larghezza nominale (DN) (nennweite): 100
- Materiale della copertura (abdeckung_material): Materiale plastico
- TÜV voto di prova (pruefzeichen): ID 1111242698
- Situazione di installazione (einbausituation): all’interno degli edifici – canale di scarico non interrato
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Lunghezza (laenge): 642 mm
- Larghezza (breite): 350 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
