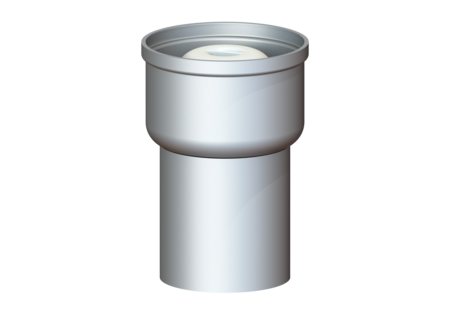

Corpo base Ferrofix
Sistema 125, DN 100, Uscita verticale
KESSEL Corpo base Ferrofix, Sistema 125, DN 100, bocchettone verticale, guarnizione del corpo base attraverso Bordo di connessione, diametro esterno (DA) 110 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Abbinabile in modo variabile con i rialzi
| Cod. Art. | 54430 |
|---|---|
| GTIN (EAN) | 4026092053645 |
| Gruppo di prezzo | 70 |
Corpo base Ferrofix Sistema 125, DN 100, Uscita verticale
Il corpo base Ferrofix in acciaio inox, in combinazione con un rialzo nel sistema 125, è destinato al drenaggio puntuale ed è dotato di una chiusura antiodore rimovibile e di una copertura protettiva per la posa. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Peso netto: 1,12 kg Peso lordo: 1,28 kg Lunghezza: 142 mm Larghezza: 142 mm Altezza: 204 mm Lunghezza imballaggio: 247 mm Larghezza imballaggio: 247 mm Altezza imballaggio: 180 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: verticale
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Ferrofix Sistema 125 manicotto colleg DN50 L 15 | 48435 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI304, K 3 | 48963 | Mostra |
 | Rialzo Variofix Griglia, AISI304, L 15 | 48965 | Mostra |
 | Rialzo Ferrofix Sis125 Griglia feritoie 146x146 mm, K 3 | 48977 | Mostra |
 | Ferrofix 150x150, avvitato, piastrellabi | 54910 | Mostra |
 | Ferrofix 150x150, avvitato, piastrellabi | 54911 | Mostra |
 | Ferrofix 150x150, avvitato, antiodore | 54912 | Mostra |
 | Ferrofix 146x146, avvitato, glangia, ant | 54913 | Mostra |
 | Rialzo sis. 125 150x150 | 54914 | Mostra |
 | Rialzo Ferrofix Sistema 125 Flan ades Griglia 146x146mm | 54915 | Mostra |
 | Rialzo Ferrofix Sistema 125, Griglia, 200 x 200 mm | 54916 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia 200x200mm | 54917 | Mostra |
 | Rialzo Ferrofix Sis 125 Flan ades Gr feritoie 146x146mm | 54919 | Mostra |
 | Rialzo sis. 125ABS, 150x150ED | 54920 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
 | Prolunga S 125, con flangia di tenuta a press. | 54187 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, Acciaio inox | 54900 | Mostra |
 | Prolunga Sistema 125, con flangia adesiva | 54901 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Designazione | Cod. Art. |
|---|
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- TÜV voto di prova (pruefzeichen):
ID 1111244461
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Chiusura antiodore (geruchsverschluss): incluso
