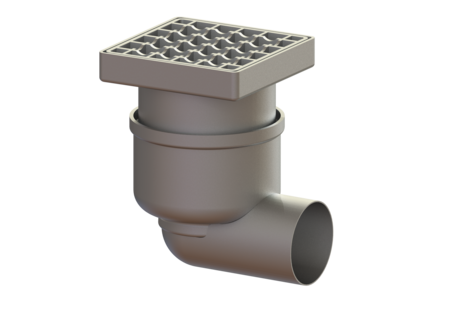

Scarico pavim soffitti Ferrofix
DN 70, laterale, Griglia, Acciaio inox
KESSEL Scarico pavim soffitti Ferrofix, Sistema 125, DN 70, tipo di copertura Griglia, lunghezza copertura 138 mm, bocchettone laterale, regolabile in altezza, diametro esterno (DA) 78 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
| Cod. Art. | 54400.20 |
|---|---|
| GTIN (EAN) | 4026092056448 |
| Gruppo di prezzo | 70 |
Scarico pavim soffitti Ferrofix DN 70, laterale, Griglia, Acciaio inox
Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è destinato al drenaggio puntuale ed è dotato di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per la posa. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Dimensioni Peso netto: 3,17 kg Peso lordo: 3,69 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 181 mm Larghezza: 142 mm Lunghezza imballaggio: 386 mm Larghezza imballaggio: 286 mm Altezza imballaggio: 300 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Blocco: sbloccato Classe di carico: L 15 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Rialzo: regolabile in altezza Materiale del rialzo: Acciaio inox 14301
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
Acciaio inox 14301
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
