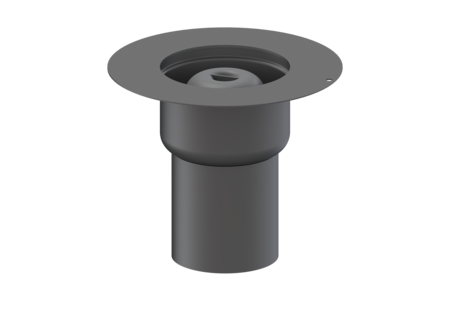

Corpo base Ferrofix, flangia ad.
Sis 125 DN 100 Uscita vert
KESSEL Corpo base Ferrofix, flangia ad., DN 100, Sistema 125, bocchettone verticale, guarnizione del corpo base attraverso Flangia adesiva (adatta come barriera contro l’umidità)
- In acciaio inox altamente igienico e resistente in contesti meccanici
- Abbinabile in modo variabile con i rialzi
| Cod. Art. | 54330 |
|---|---|
| GTIN (EAN) | 4026092072356 |
| Gruppo di prezzo | 70 |
Corpo base Ferrofix, flangia ad. Sis 125 DN 100 Uscita vert
Il corpo base Ferrofix in acciaio inox, in combinazione con un rialzo nel sistema 125, è destinato al drenaggio puntuale ed è dotato di una chiusura antiodore rimovibile e di una copertura protettiva per la posa. La flangia adesiva con una larghezza di 50 mm è adatta al collegamento delle impermeabilizzazioni a strato sottile, a norma DIN 18534, per tutte le classi di esposizione all’acqua. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Peso netto: 1,48 kg Peso lordo: 1,76 kg Lunghezza: 240 mm Larghezza: 240 mm Altezza: 207 mm Lunghezza imballaggio: 280 mm Larghezza imballaggio: 280 mm Altezza imballaggio: 260 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: verticale
| Title | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Griglia feritoie AISI304 130x130mm K 3 | 48165 | Mostra |
 | Rialzo Griglia a feritoie, antiscivolo, L 15 | 48176 | Mostra |
 | Rialzo Griglia a feritoie nera 150x150 mm, K 3 | 48193 | Mostra |
 | Rialzo Gr Design Kessel AISI304 Lock&Lift L15 | 48201 | Mostra |
 | Rialzo Gr Design Oval AISI304 Lock & Lift L 15 | 48202 | Mostra |
 | Rialzo Gr Design Kessel AISI316L Lock&Lift L15 | 48203 | Mostra |
 | Rialzo Variofix Gr Design Kessel AISI316L Lock&Lift L15 | 48204 | Mostra |
 | Rialzo Variofix Griglia a feritoie, AISI316L, K 3 | 48206 | Mostra |
 | Rialzo Griglia feritoie AISI316L 150x150mm K 3 | 48209 | Mostra |
 | Rialzo piastrellabile, AISI304, K 3 | 48211 | Mostra |
 | Rialzo Griglia Design Slot, AISI304, K 3 | 48218 | Mostra |
 | Rialzo Grig Design Slot AISI304 Lock&Lift K 3 | 48219 | Mostra |
 | Rialzo Griglia Design Spot, AISI304, K 3 | 48220 | Mostra |
 | Rialzo Gr Design Spot AISI304 Lock&Lift K 3 | 48221 | Mostra |
 | Rialzo Griglia Design Kessel, AISI304, L 15 | 48225 | Mostra |
 | Rialzo Griglia Design Oval, AISI304, L 15 | 48226 | Mostra |
 | Rialzo Gr Design Oval AISI316L Lock&Lift L 15 | 48227 | Mostra |
 | Rialzo Griglia Design Oval, AISI316L, L 15 | 48228 | Mostra |
 | Rialzo Variofix Griglia Design Slot, AISI304, K 3 | 48618 | Mostra |
 | Rialzo Variofix Gri Design Slot AISI304 Lock & Lift K 3 | 48619 | Mostra |
 | Rialzo Variofix Griglia Design Spot, AISI304, K 3 | 48620 | Mostra |
 | Rialzo Variofix Gr Design Spot AISI304 Lock & Lift K 3 | 48621 | Mostra |
 | Rialzo Variofix Griglia Design Kessel, AISI304, L 15 | 48625 | Mostra |
 | Rialzo Variofix Griglia Design Oval, AISI304, L 15 | 48626 | Mostra |
 | Rialzo Variofix Gr Design Oval AISI316L Lock&Lift L 15 | 48669 | Mostra |
 | Rialzo Variofix Griglia Design Oval, AISI316L, L 15 | 48670 | Mostra |
 | Rialzo Variofix Gr Design Kessel AISI304 Lock&Lift L15 | 48904 | Mostra |
 | Rialzo Variofix Grig Design Oval AISI304 Lock&Lift L 15 | 48905 | Mostra |
 | Rialzo Variofix piastrellabile, AISI304, K 3 | 48906 | Mostra |
 | Rialzo Griglia feritoie AISI304 150x150 mm K 3 | 48950 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54921 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54922 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A 15mm 300x300mm griglia | 54923 | Mostra |
 | Rialzo Ferrofix senza flangia adesiva 300x300mm Griglia | 54926 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 200x200mm griglia | 54928 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 300x300mm griglia | 54929 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia forata K 3 | 59010 | Mostra |
 | Rialzo Ferrofix Sis 125 Fl ades Griglia ferit 100x100mm | 59165 | Mostra |
 | Rialzo Ferrofix Sis 125 rivest PVC Griglia forata L 15 | 59192 | Mostra |
 | Rialzo Ferrofix Sis 125 Griglia rettangolare Classe D | 59400 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 1000x1000mm | 6000100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, centro | 6002100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, margine | 6002101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, centro | 6002140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, margine | 6002141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, centro | 6002200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, margine | 6002201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, centro | 6002300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, margine | 6002301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, centro | 6002400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, margine | 6002401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x511mm | 6015050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x1011mm | 6015100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156x1514mm | 6015150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2014 mm | 6015200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2514 mm | 6015250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 3014 mm | 6015300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x550mm | 6020050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1050mm | 6020100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1550mm | 6020150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2050mm | 6020200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2550mm | 6020250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x3050mm | 6020300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x550mm | 6030050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1050mm | 6030100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1550mm | 6030150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2050mm | 6030200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2550mm | 6030250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x3050mm | 6030300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 350x350mm | 6035035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x550mm | 6040050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1050mm | 6040100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1550mm | 6040150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2050mm | 6040200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2550mm | 6040250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x3050mm | 6040300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x500mm | 6050050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x1000mm | 6050100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 600x600mm | 6060600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 800x800mm | 6080800 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 1000x1000mm | 6200100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, centro | 6202100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, margine | 6202101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, centro | 6202140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, margine | 6202141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, centro | 6202200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, margine | 6202201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, centro | 6202300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, margine | 6202301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, centro | 6202400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, margine | 6202401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x550mm | 6220050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1050mm | 6220100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1550mm | 6220150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2050mm | 6220200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2550mm | 6220250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x3050mm | 6220300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x550mm | 6230050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1050mm | 6230100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1550mm | 6230150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2050mm | 6230200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2550mm | 6230250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x3050mm | 6230300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 350x350mm | 6235035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x550mm | 6240050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1050mm | 6240100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1550mm | 6240150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2050mm | 6240200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2550mm | 6240250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x3050mm | 6240300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x500mm | 6250050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x1000mm | 6250100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 600x600mm | 6260600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 800x800mm | 6280800 | Mostra |
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Approval |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Chiusura antiodore (geruchsverschluss): incluso
