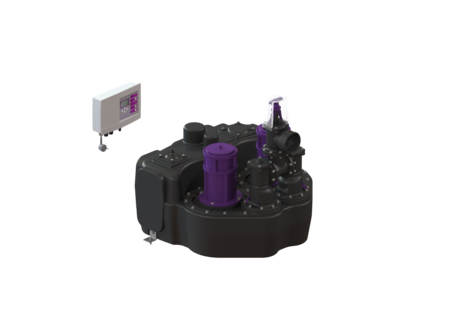

Impianto sollevam. Aqualift F Duo
Comfort, SPF1400-S3, valvola di chiusura
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata.
- Diverse classi di potenza disponibili
- Sensore di pressione per il rilevamento pneumatico del livello
- Centralina con sistema di auto-diagnostica
| Cod. Art. | 28629-C |
|---|---|
| GTIN (EAN) | 4026092058503 |
| Gruppo di prezzo | 20 |
Impianto sollevam. Aqualift F Duo Comfort, SPF1400-S3, valvola di chiusura
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Paletta di chiusura in materiale plastico Staffa per la sicura contro il galleggiamento: sì Isolamento acustico in conformità con il rapporto di prova: sì Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Larghezza del telaio: Centralina Protezione antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: Acque di scarico con sostanze fecali Situazione di installazione: all’interno degli edifici – installazione d'appoggio Condizioni di consegna: Pronto all’installazione (componenti elettrici e pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 108 kg Peso lordo: 108 kg Larghezza: 780 mm Altezza: 788 mm Lunghezza: 773 mm Larghezza imballaggio: 775 mm Altezza imballaggio: 640 mm Lunghezza imballaggio: 855 mm Serbatoio/corpo base Uscita in pressione (DN): 100 Uscita in pressione (DA): 110 mm Collegamento per pompa a membrana manuale (DN): 32 Collegamento di sfiato (DN): 70 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 590 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 245 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 300 mm Numero di entrate: 150 mm Larghezza nominale (DN) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Tipo di entrata: 2 Volume di pompaggio: 50 l Volume del serbatoio: 120 l Trasportatore Comando della pompa: SPF 1400 Numero di pompe: 2 Peso: 25 kg Tipo di collegamento: presa codificata Corrente nominale: 7,3 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della centralina: IP 68 (3m/48h) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 38 m³/h Prevalenza max.: 7 m Numero di giri: 1370 U/min Potenza P1: 1,6 kW Potenza P2: 1,1 kW Tipo di funzionamento: S3 - 50% Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Comando Dispositivo di allarme: Tubo ad immersione Strumento di rilevazione del livello: Tubo ad immersione con pressostato Tipo di rilevazione del livello: pneumatica Tipo di protezione della sonda: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Frequenza di accensione ammessa max.: Comfort
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore acustico a distanza, 20m | 20162 | Mostra |
 | Set di galleggiante di allarme | 28015 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
 | Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra |
 | Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra |
 | Paletta di chiusura DN 80, Materiale plastico, orizzontale | 28682 | Mostra |
 | Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra |
 | Paletta di chiusura DN 100, Materiale plastico | 28698 | Mostra |
 | Paletta di chiusura DN 150, Materiale plastico | 28699 | Mostra |
 | Collegamento flangiato DN 100, per le valvole di plastica | 28712 | Mostra |
 | Collegamento flangiato DN 80, per le valvole di plastica | 28713 | Mostra |
 | Adattatore a flangia DN 80, per le valvole di plastica | 28714 | Mostra |
 | Paletta di chiusura DN 80, Materiale plastico, verticale | 28715 | Mostra |
 | Impianto di blocco con scarico di press. | 28716 | Mostra |
 | GSM modem TeleControl | 28792 | Mostra |
| Contatto a potenziale zero | 80072 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Motore della pompa SPF 1400 / 230 V S3 | 28029 | Mostra |
 | pressostato a membrana DUO | 28046 | Mostra |
 | Kit sostituzione flangia della pompa | 28051 | Mostra |
 | Set di guarnizioni DN 70, DN 100 | 28608 | Mostra |
| Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra |
 | Set di ricambio Duo | 28677 | Mostra |
| Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra |
 | Centralina Comfort Duo 230V | 28746 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Coperchio per la pulizia avvitato, 160x140 mm | 680044 | Mostra |
 | Guarnizione Flangia della pompa | 680045 | Mostra |
 | Staffa di fissaggio con viti (2 pezzi) | 680046 | Mostra |
| Set di viti zincate, 14 pezzi | 680047 | Mostra | |
 | Tubo ad immersione pressostato, Duo, 10 m, fino a 12/2009 | 680049 | Mostra |
 | Flangia della pompa SPF 1400 - SPF 4500 | 680050 | Mostra |
 | Guarnizione per SPF 1400 - SPF 4500 | 680052 | Mostra |
 | Kit del clapet Anello a rulli, clapet, porta paletta | 680053 | Mostra |
 | Tubo ad immersione Duo, 5 m, da 01/2010 | 680056 | Mostra |
 | Vano porta paletta gli impianti Duo, senza paletta chiusura | 680061 | Mostra |
 | Girante SPF 1400/1500, impianti sollev. Aqualift | 680643 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con sostanze fecali
- Centralina (schaltgeraet):
Comfort
- TÜV voto di prova (pruefzeichen):
ID 1111241940
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione d'appoggio
- Comando della pompa (pumpe): SPF 1400
- Tipo di girante (laufrad_typ): Girante libera
- Paletta di chiusura (absperreinrichtung): Paletta di chiusura in materiale plastico
