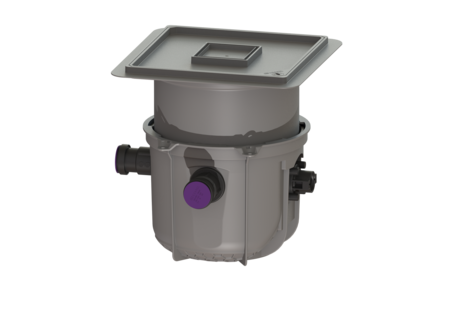

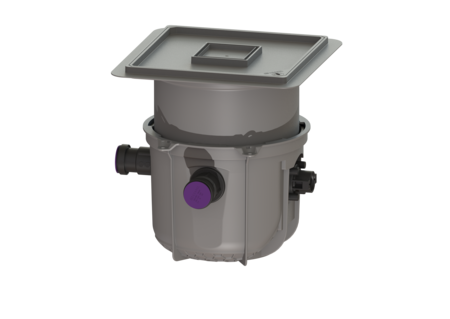

Impianto sollevamento Minilift S

KTP 300, resist., Pavim., piastrellabile

280570XC
280570XC

KESSEL Impianto sollevamento Minilift S, acque di scarico senza sostanze fecali, installazione nel pavimento, Schuko a 2 poli, tipo di copertura piastra di copertura piastrellabile, con una KTP 300 resistant pompa sommersa, rilevamento del livello meccanico

  • Installazione salva-spazio nella soletta con funzione di scarico integrata
  • Impianto pronto per l’uso
  • Manutenzione semplice senza utensili
Cod. Art. 280570XC
GTIN (EAN) 4026092093504
Gruppo di prezzo 20

Impianto sollevamento Minilift S KTP 300, resist., Pavim., piastrellabile
L’impianto di sollevamento per uso domestico per acque di scarico senza sostanze fecali e pronto per l’uso è adatto allo smaltimento delle acque di scarico di singoli oggetti di drenaggio. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure manuali. Il serbatoio di raccolta in materiale plastico (PP) è dotato di un vano della pompa aperto ed è resistente alle acque di scarico aggressive. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Comando della pompa: Galleggiante Blocco antiriflusso: integrato Caratteristiche generali Colore: grigio Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 10,8 kg Peso lordo: 11,8 kg Profondità di posa: 330 - 460 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 460 mm Larghezza: 380 mm Lunghezza imballaggio: 460 mm Larghezza imballaggio: 460 mm Altezza imballaggio: 500 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 50 mm Volume di pompaggio: 7 l Volume del serbatoio: 26 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Colore della copertura: grigio argento Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Altezza max. del rivestimento: 16 mm Trasportatore Pompa: KTP 300 resistant Numero di pompe: 1 Peso, pompa: 4 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 1,6 A Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 8 m³/h Prevalenza max.: 6 m Numero di giri: 2800 U/min Potenza P1: 0,34 kW Potenza P2: 0,21 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Interruttore salvamotore: sì Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Protezione necessaria (protezione di linea): C 16 A
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
20222 Segnalatore acustico Basic con sonda a elettrodi 20222 Mostra
20223 Segnalatore acustico Basic con sonda ottica 20223 Mostra
27126 Pozzetto di transazione DN 50/70 27126 Mostra
27602 Pozzetto di transazione DN 100/70 27602 Mostra
28040 Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm 28040 Mostra
28086 Adattatore per uscita in pressione, DN 32, PE 28086 Mostra
39005 Bocchettone di entrata DN 50, con guarnizione, Anello filettato 39005 Mostra
39007 Bocchettone di entrata DN 70, con guarnizione, Anello filettato 39007 Mostra
48500 Chiusura antiodore Multistop, Sistema 125 48500 Mostra
48550 Chiusura antiodore Megastop 48550 Mostra
500101 Sega a tazza per DN 50/70/100 500101 Mostra
680696 Chiusura antiodore per “L’ultrapiatto 79” 680696 Mostra
680795 Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero 680795 Mostra
680796 Corpo scarico piastra copertura per Multistop, nero 680796 Mostra
680797 Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio 680797 Mostra
680798 Corpo scarico piastra copertura per Multistop, grigio 680798 Mostra
80074 Contatto a potenziale zero Kit di ampliamento per centraline Basic 80074 Mostra
830050 Piastra di copertura a tenuta stagna, nera 366x366 mm 830050 Mostra
830052 Piastra di copertura a tenuta stagna, piastrellabile 830052 Mostra
830070 Prolunga installazione in profondità, con flangia 830070 Mostra
850114 Guarnizione per condotto del tubo per tubo passante, DN 50 850114 Mostra
850116 Guarnizione per tubo passante, DN 70 850116 Mostra
  Designazione Cod. Art.
28039 Girante KTP 300, con coperchio aspirazione 28039 Mostra
39005 Bocchettone di entrata DN 50, con guarnizione, Anello filettato 39005 Mostra
67007 Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L 67007 Mostra
680013 Filtro di aspirazione con chiusura ad incastro, per KTP 300 680013 Mostra
680014 Guarnizione O-ring per l’uscita in pressione 680014 Mostra
680018 Chiusura a sgancio rapido per il blocco antiriflusso 680018 Mostra
680067 Guarnizione per l’uscita in pressione 680067 Mostra
680224 Griglia piastrellabile, Lock & Lift, ABS 680224 Mostra
680475 Collegamento della pompa con guarnizione e clapet 680475 Mostra
680702 Chiave di apertura per Lock & Lift 680702 Mostra
680758 Uscita in pressione con guarnizione e viti 680758 Mostra
680759 Uscita in pressione KTP 300 680759 Mostra
680760 Collegamento della pompa Minilift, Aqualift S 680760 Mostra
680761 Vano porta paletta Mono, con collegamenti delle pompe 680761 Mostra
680762 Chiusura girevole bloccaggio del collegamento della pompa 680762 Mostra
686114 Guarnizione per piastra di copertura, sistema 330 mm 686114 Mostra
686115 Guarnizione Guarnizione a labbro, sistema 330 mm 686115 Mostra
830054 Piastra di copertura Piastrellabile con funzione di scarico 830054 Mostra
830061 Rialzo D=330 mm, altezza regol. fino a 170 mm 830061 Mostra
  • Materiale della copertura (abdeckung_material): Materiale plastico
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): installazione nel pavimento
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
  • Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
  • Classe di carico (belastungsklasse): K 3 (EN 1253-1)
  • Pompa (pumpe): KTP 300 resistant
  • (ausfuehrung):
