Impianto soll. Aqualift F XL 300l
Duo, SPF 4500-S1

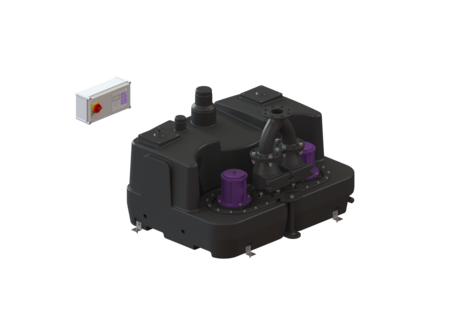

KESSEL Impianto soll. Aqualift F XL 300l Duo, Impianto doppio, 400 V, modalità operativa S1, con 2 pompe SPF 4500-S1 sommersa, Blocco antiriflusso, uscita in pressione verticale
- Diverse classi di potenza disponibili
- Sensore di pressione per il rilevamento pneumatico del livello
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
Cod. Art. | 11123 |
---|---|
GTIN (EAN) | 4026092057902 |
Gruppo di prezzo | 50 |

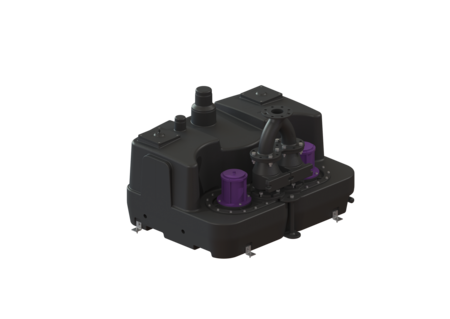

Impianto soll. Aqualift F XL 300l Duo, SPF 4500-S1
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata. Variante Tipo d’impianto: Impianto doppio Uscita in pressione: verticale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Tipo di impianto: Duo Dimensioni Peso netto: 200 kg Peso lordo: 220 kg Lunghezza imballaggio: 1650 mm Larghezza imballaggio: 1150 mm Altezza imballaggio: 890 mm Serbatoio/corpo base Volume del serbatoio: 300 l Trasportatore Pompa: SPF 4500-S1 Numero di pompe: 2 Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): 3 x C 25 A Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Centralina: Comfort Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Protezione necessaria (protezione di linea): 3 x C 25 A
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra | |
Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra | |
Adattatore di collegamento Mani. flangiato DN100, tubo mandata PE | 28020 | Mostra | |
Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra | |
Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra | |
Adattatore di collegamento Mani. flangiato DN80, tubo mandata PE | 28067 | Mostra | |
Adattatore a flangia Da DN 80 a DN 100, Ghisa grigia | 28068 | Mostra | |
Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra | |
Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra | |
Paletta di chiusura DN 80, Materiale plastico, orizzontale | 28682 | Mostra | |
Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra | |
Paletta di chiusura DN 100, Materiale plastico | 28698 | Mostra | |
Paletta di chiusura DN 150, Materiale plastico | 28699 | Mostra | |
Collegamento flangiato DN 100, per le valvole di plastica | 28712 | Mostra | |
Collegamento flangiato DN 80, per le valvole di plastica | 28713 | Mostra | |
Adattatore a flangia DN 80, per le valvole di plastica | 28714 | Mostra | |
Paletta di chiusura DN 80, Materiale plastico, verticale | 28715 | Mostra | |
Paletta di chiusura DN80, Mat. plastico, verticale con flan. | 28716 | Mostra | |
GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra | |
Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra | |
Tubo a Y DN 80 | 28042 | Mostra | |
Guarnizione DN 80, per flangia | 28043 | Mostra | |
Tubo ad immersione Tube de 5 m, viti incluse | 28050 | Mostra | |
Kit sostituz. flangia della pompa con set di viti, guarnizi. della flangia | 28051 | Mostra | |
Azionamento pompa SPF 4500 400 V, S1, cavo 5 m | 28063 | Mostra | |
Clapet di non ritorno in polimero, DN 80 | 28074 | Mostra | |
Centralina Comfort 400V - doppia 400 V, Aqualift Duo, 2x6,3-10,0 A | 28783 | Mostra | |
Guarnizione Anello a rulli, DN 100 | 680001 | Mostra | |
Guarnizione DN 150 | 680003 | Mostra | |
Batteria Blocco 9 V | 680034 | Mostra | |
Guarnizione Flangia della pompa | 680045 | Mostra | |
Staffa di fissaggio con viti (2 pezzi) | 680046 | Mostra | |
Set di viti zincate, 14 pezzi | 680047 | Mostra | |
Flangia della pompa SPF 1400 - SPF 4500 | 680050 | Mostra | |
Guarnizione per SPF 1400 - SPF 4500 | 680052 | Mostra | |
Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen): ID 1111241940
- Situazione di installazione (einbausituation): installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Pompa (pumpe): SPF 4500-S1
- Tipo di girante (laufrad_typ): Girante libera
- (absperreinrichtung):
