Imp sollevam Aqualift F XL 450 l
Duo, SPF 5500-S3

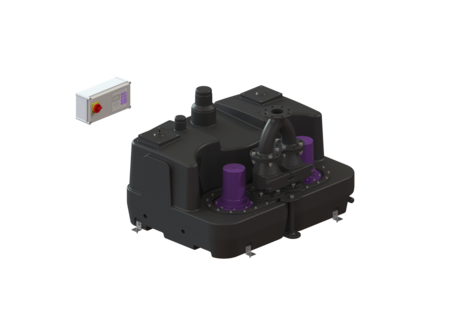

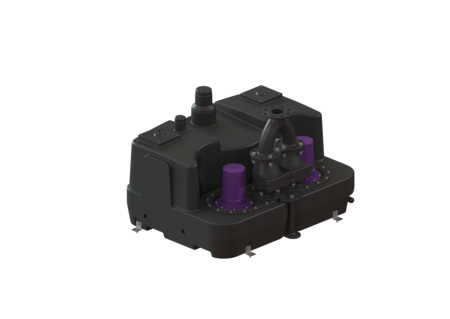

KESSEL Imp sollevam Aqualift F XL 450 l Duo, acque di scarico con sostanze fecali, Impianto doppio, valvola di chiusura Senza paletta di chiusura, con 2 pompe SPF 5500-S3 sommersa, tappeto fonoassorbente sì, modalità operativa S3 - 30%
- Diverse classi di potenza disponibili
- Sensore di pressione per il rilevamento pneumatico del livello
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
Cod. Art. | 11082 |
---|---|
GTIN (EAN) | 4026092057490 |
Gruppo di prezzo | 50 |
Imp sollevam Aqualift F XL 450 l Duo, SPF 5500-S3
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Senza paletta di chiusura Tappeto fonoassorbente: sì Comando della pompa: Centralina Uscita in pressione: verticale Caratteristiche generali Colore: nero Materiale: PE Norma: EN 12050-1 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: Pronto all’installazione (componenti elettrici e pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Duo Dimensioni Peso netto: 215 kg Peso lordo: 235 kg Larghezza: 1000 mm Altezza: 770 mm Lunghezza imballaggio: 1650 mm Larghezza imballaggio: 1150 mm Altezza imballaggio: 890 mm Serbatoio/corpo base Collegamento per pompa a membrana manuale (DN): 32 Foro (DN) max. dell’entrata: 200 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Volume del serbatoio: 450 l Trasportatore Pompa: SPF 5500-S3 Numero di pompe: 2 Peso, pompa: 38 kg Tipo di collegamento: Connessione diretta Tensione di funzionamento: 400 V Frequenza di rete: 50 Hz Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 60 m³/h Prevalenza max.: 28 m Numero di giri: 2800 U/min Potenza P1: 5,7 kW Potenza P2: 4,8 kW Tipo di funzionamento: S3 - 30% Tipo di cavo di collegamento della pompa: H07RN8-F 6G 1 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 9,1 A Comando Centralina: Comfort Interruttore salvamotore: sì Dispositivo di allarme: Tubo ad immersione Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Tipo di collegamento: Connessione diretta Contatto a potenziale zero: sì Interfaccia GSM: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
![]() | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra |
![]() | Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra |
![]() | Adattatore di collegamento Mani. flangiato DN100, tubo mandata PE | 28020 | Mostra |
![]() | Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra |
![]() | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
![]() | Adattatore di collegamento Mani. flangiato DN80, tubo mandata PE | 28067 | Mostra |
![]() | Adattatore a flangia Da DN 80 a DN 100, Ghisa grigia | 28068 | Mostra |
![]() | Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra |
![]() | Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra |
![]() | Paletta di chiusura DN 80, Materiale plastico, orizzontale | 28682 | Mostra |
![]() | Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra |
![]() | Paletta di chiusura DN 100, Materiale plastico | 28698 | Mostra |
![]() | Paletta di chiusura DN 150, Materiale plastico | 28699 | Mostra |
![]() | Collegamento flangiato DN 100, per le valvole di plastica | 28712 | Mostra |
![]() | Collegamento flangiato DN 80, per le valvole di plastica | 28713 | Mostra |
![]() | Adattatore a flangia DN 80, per le valvole di plastica | 28714 | Mostra |
![]() | Paletta di chiusura DN 80, Materiale plastico, verticale | 28715 | Mostra |
![]() | Paletta di chiusura DN80, Mat. plastico, verticale con flan. | 28716 | Mostra |
![]() | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
![]() | Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra |
![]() | Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra |
![]() | Azionamento pompa SPF 5500 400 V, S3, cavo 5 m | 28025 | Mostra |
![]() | Tubo a Y DN 80 | 28042 | Mostra |
![]() | Guarnizione DN 80, per flangia | 28043 | Mostra |
![]() | Tubo ad immersione Tube de 5 m, viti incluse | 28050 | Mostra |
![]() | Clapet di non ritorno in polimero, DN 80 | 28074 | Mostra |
![]() | Centralina Comfort 400V 400 V, Aqualift Duo, 2x6,3-10,0 A | 28783 | Mostra |
![]() | Guarnizione Anello a rulli, DN 100 | 680001 | Mostra |
![]() | Guarnizione DN 150 | 680003 | Mostra |
![]() | Batteria Blocco 9 V | 680034 | Mostra |
![]() | Guarnizione Flangia della pompa | 680045 | Mostra |
![]() | Staffa di fissaggio con viti (2 pezzi) | 680046 | Mostra |
Set di viti V2A, 14 pezzi | 680047 | Mostra | |
![]() | Guarnizione per SPF 5500 | 680120 | Mostra |
![]() | Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra |
![]() | Flangia della pompa adatto alla pompa SPF 5500 | 680550 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Centralina (schaltgeraet):
Comfort
- TÜV voto di prova (pruefzeichen):
ID 1111241940
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Pompa (pumpe): SPF 5500-S3
- Tipo di girante (laufrad_typ): Girante libera
- Paletta di chiusura (absperreinrichtung): Senza paletta di chiusura
- Materiale (material):
PE
