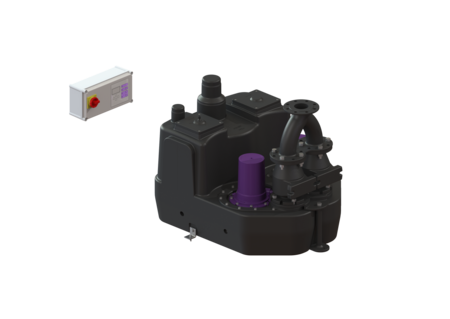

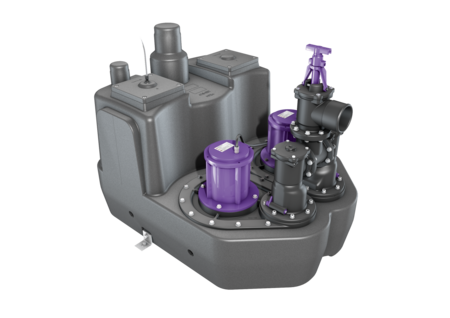

Impia. sollev. Aqualift F XL 200l
Duo, SPF 5500-S3
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata.
- Diverse classi di potenza disponibili
- Sensore di pressione per il rilevamento pneumatico del livello
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
Cod. Art. | 11073 |
---|---|
GTIN (EAN) | 4026092057407 |
Gruppo di prezzo | 50 |
Impia. sollev. Aqualift F XL 200l Duo, SPF 5500-S3
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Senza paletta di chiusura Protezione antiriflusso: integrato Uscita in pressione: verticale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: Acque di scarico con sostanze fecali Situazione di installazione: all’interno degli edifici – installazione d'appoggio Tipo di impianto: Duo Dimensioni Peso netto: 215 kg Peso lordo: 235 kg Larghezza imballaggio: 1150 mm Altezza imballaggio: 890 mm Lunghezza imballaggio: 1650 mm Serbatoio/corpo base Volume del serbatoio: 200 l Trasportatore Comando della pompa: SPF 5500 Numero di pompe: 2 Lunghezza del cavo di alimentazione della pompa: 5 m Tipo di funzionamento: S3 - 30% Tipo di girante: Girante libera Passaggio libero: 40 mm Comando Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Frequenza di accensione ammessa max.: Comfort
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Set di galleggiante di allarme | 28014 | Mostra | |
Blocco antiriflusso DN80 in ghisa | 28021 | Mostra | |
Motore della pompa SPF 5500 / 400 V S3 | 28025 | Mostra | |
Raccordo a Y per Aqualift F XL in ghisa | 28042 | Mostra | |
Guarnizione piatta DN80 | 28043 | Mostra | |
Tubo ad immersione, 5 m tubo flessibile | 28050 | Mostra | |
Paletta di ricambio saracinesca DN80 | 28074 | Mostra | |
Centralina Comfort 400V - doppia 400 V, Aqualift Duo, 2x6,3-10,0 A | 28783 | Mostra | |
Guarnizione Anello a rulli, DN 100 | 680001 | Mostra | |
Guarnizione DN 150 | 680003 | Mostra | |
Batteria Blocco 9 V | 680034 | Mostra | |
Guarnizione Flangia della pompa | 680045 | Mostra | |
Staffa di fissaggio con viti (2 pezzi) | 680046 | Mostra | |
Set di viti zincate, 14 pezzi | 680047 | Mostra | |
Guarnizione per SPF 5500 | 680120 | Mostra | |
Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra | |
Flangia della pompa adatto alla pompa SPF 5500 | 680550 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen): ID 1111241940
- Situazione di installazione (einbausituation): all’interno degli edifici – installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con sostanze fecali
- Comando della pompa (pumpe): SPF 5500
- Tipo di girante (laufrad_typ): Girante libera
- Paletta di chiusura (absperreinrichtung): Senza paletta di chiusura
