Impia. sollev. Aqualift XL 200l
Mono, SPF 5600
KESSEL Impia. sollev. Aqualift XL 200l Mono, Unità singola, 400 V, valvola di chiusura Senza paletta di chiusura, con una SPF 5600 pompa sommersa, modalità operativa S3 - 30%, uscita in pressione verticale
- Diverse classi di potenza disponibili
- Sensore di pressione per il rilevamento pneumatico del livello
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
| Cod. Art. | 11072 |
|---|---|
| GTIN (EAN) | 4026092057391 |
| Gruppo di prezzo | 50 |

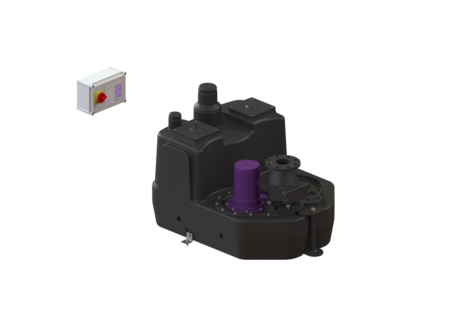

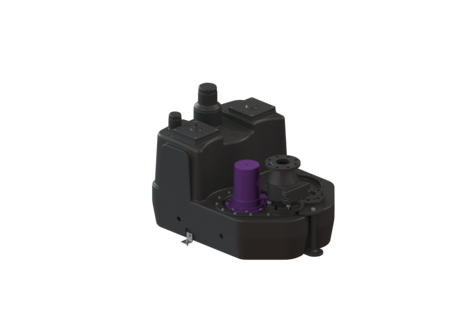

Impia. sollev. Aqualift XL 200l Mono, SPF 5600
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata. Variante Tipo d’impianto: Unità singola Paletta di chiusura: Senza paletta di chiusura Blocco antiriflusso: integrato Uscita in pressione: verticale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Tipo di impianto: Mono Dimensioni Peso netto: 117,29 kg Peso lordo: 137,29 kg Lunghezza imballaggio: 1650 mm Larghezza imballaggio: 1150 mm Altezza imballaggio: 890 mm Serbatoio/corpo base Volume del serbatoio: 200,00 l Trasportatore Pompa: SPF 5600 Numero di pompe: 1 Peso, pompa: 38 kg Tipo di collegamento: Connessione diretta Tensione di funzionamento: 400 V Frequenza di rete: 50 Hz Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 60 m³/h Prevalenza max.: 28 m Numero di giri: 2800 U/min Potenza P1: 5,7 kW Potenza P2: 4,8 kW Tipo di funzionamento: S3 - 30% Tipo di cavo di collegamento della pompa: H07RN8-F 6G 1 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 9,1 A Comando Centralina: Comfort Interruttore salvamotore: sì Dispositivo di allarme: Tubo ad immersione Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP 54 Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Tipo di collegamento: Connessione diretta Contatto a potenziale zero: sì Interfaccia GSM: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra |
 | Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra |
 | Adattatore di collegamento Mani. flangiato DN100, tubo mandata PE | 28020 | Mostra |
 | Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra |
 | Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra |
 | Adattatore di collegamento Mani. flangiato DN80, tubo mandata PE | 28067 | Mostra |
 | Adattatore a flangia Da DN 80 a DN 100, Ghisa grigia | 28068 | Mostra |
 | Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra |
 | Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra |
 | Paletta di chiusura DN 80, Materiale plastico, orizzontale | 28682 | Mostra |
 | Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra |
 | Paletta di chiusura DN 100, Materiale plastico | 28698 | Mostra |
 | Paletta di chiusura DN 150, Materiale plastico | 28699 | Mostra |
 | Collegamento flangiato DN 100, per le valvole di plastica | 28712 | Mostra |
 | Collegamento flangiato DN 80, per le valvole di plastica | 28713 | Mostra |
 | Adattatore a flangia DN 80, per le valvole di plastica | 28714 | Mostra |
 | Paletta di chiusura DN 80, Materiale plastico, verticale | 28715 | Mostra |
 | Paletta di chiusura DN80, Mat. plastico, verticale con flan. | 28716 | Mostra |
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
| Title | Cod. Art. | ||
|---|---|---|---|
| Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra |
| Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra |
 | Azionamento pompa SPF 5600 400 V, S3, cavo 5 m | 28025 | Mostra |
 | Guarnizione DN 80, per flangia | 28043 | Mostra |
 | Tubo ad immersione Tube de 5 m, viti incluse | 28050 | Mostra |
 | Clapet di non ritorno in polimero, DN 80 | 28074 | Mostra |
 | Centralina Comfort 400 V, Aqualift Mono, 6,3-10,0 A | 28781 | Mostra |
 | Guarnizione Anello a rulli, DN 100 | 680001 | Mostra |
 | Guarnizione DN 150 | 680003 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Guarnizione Flangia della pompa | 680045 | Mostra |
 | Staffa di fissaggio con viti (2 pezzi) | 680046 | Mostra |
 | Set di viti V2A, 14 pezzi | 680047 | Mostra |
 | Guarnizione per SPF 5500 | 680120 | Mostra |
 | Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra |
 | Flangia della pompa adatto alla pompa SPF 5500 | 680550 | Mostra |
| Data Sheet | |
|---|---|
| CAD Data | |
| Test Reports and Certificates | |
| Declaration of Performance | |
| Declaration of Conformity |
- Centralina (schaltgeraet):
Comfort
- TÜV voto di prova (pruefzeichen):
ID 1111241940
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Pompa (pumpe): SPF 5600
- Tipo di girante (laufrad_typ): Girante libera
- Paletta di chiusura (absperreinrichtung): Senza paletta di chiusura
