Quale tubo è adatto a quale scarico?
Nella progettazione degli impianti di scarico è necessario verificare quali tubi possano essere collegati agli scarichi utilizzati. A seconda del materiale del tubo impiegato, a un diametro nominale corrispondono diametri esterni diversi. Pertanto, un tubo in plastica DN 70 ha un diametro esterno di DA 75 mm. Un tubo in ghisa DN 70, invece, a causa dello spessore maggiore della parete, ha un diametro esterno di DA 78 mm. Scoprite qui quali sono le dimensioni dei diversi scarichi e quali possibilità esistono per il rispettivo collegamento dei tubi.
Possibilità di collegamento dei tubi agli scarichi della caldaia
Qui potete trovare una panoramica delle larghezze nominali DN e dei diametri esterni DA degli scarichi KESSEL e scoprire quali tipi di tubi e tecniche di raccordo sono adatti per il rispettivo allacciamento.
Scarichi in polimero
Raccordi per tubi
Larghezza nominale DN | Diametro esterno DA (mm) |
| 50 | 50 |
| 70 | 75 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
- Collegamento a tubi in plastica (ad es. HT, KG) con stesso DA e manicotti
- Collegamento a tubi in ghisa o simili con pozzetti di transazione
- Saldatura con tubi PE possibile solo per scarichi per cortile Sistema 400
Scarichi in acciaio inox
Raccordi per tubi
Larghezza nominale DN | Diametro esterno DA (mm) |
| 70 | 78 |
| 100 | 110 |
| 150 | 160 |
- Raccordo a tubi in ghisa secondo DIN 19522
- Collegamento a tubi in acciaio inossidabile con diametri e spessori di parete adeguati
Scarichi Ecoguss
Raccordi per tubi
Larghezza nominale DN | Diametro esterno DA (mm) |
| 50 | 58 |
| 70 | 78 |
| 80 | 83 |
| 100 | 110 |
- Collegamento diretto a tubi in ghisa e plastica con lo stesso DA
- Collegamento a tubi con DA diversi tramite pozzetti di transazione
- Dimensioni degli scarichi per tetti e parcheggi in Ecoguss: vedi scarichi in plastica
Panoramica delle dimensioni dei sistemi di tubazioni nella tabella KESSEL

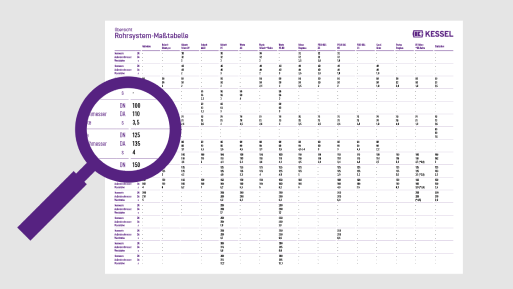

Grazie alla nostra tabella delle misure dei sistemi di tubazioni, potete verificare quali tubi è possibile collegare ai vostri scarichi. In essa troverete le larghezze nominali, i diametri esterni e gli spessori delle pareti dei sistemi di tubazioni più comuni.
