Tecnica di scarico e isolamento acustico: ecco cosa occorre tenere presente

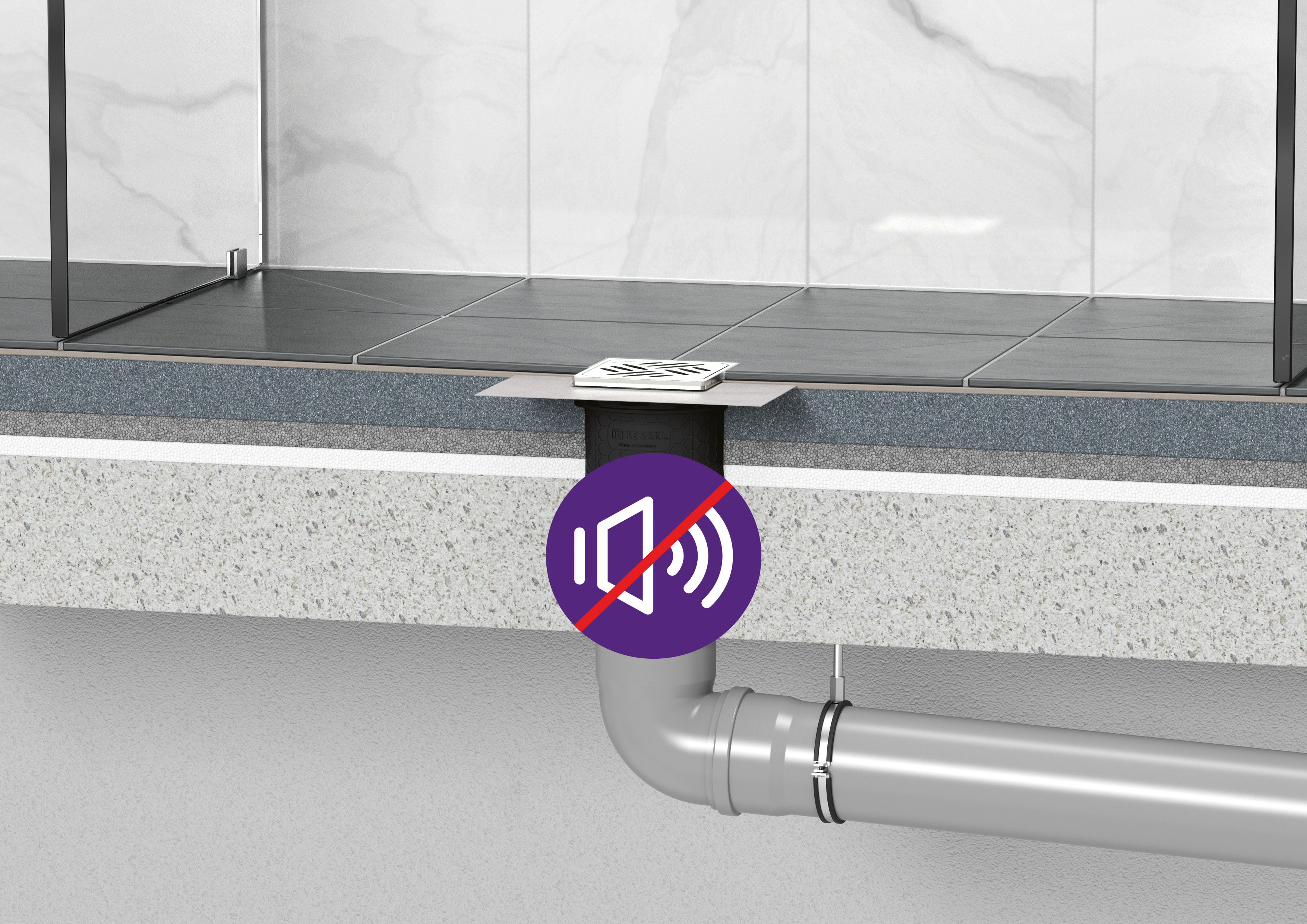

Nella zona degli scarichi a pavimento, ad esempio, si generano rumori causati dal calpestio o dal flusso dell'acqua. Pertanto, per garantire un isolamento acustico a regola d'arte negli edifici, è necessario assicurarsi che gli scarichi installati non superino i livelli di rumore massimi consentiti. A tal fine, oltre all'efficacia fonoisolante degli scarichi stessi, occorre tenere conto anche di fattori esterni quali l'architettura, i materiali da costruzione e i materiali isolanti. Qui trovate le informazioni più importanti sull'isolamento acustico relativo agli scarichi a pavimento.
Requisiti di isolamento acustico per gli scarichi a pavimento
I requisiti minimi relativi all'isolamento acustico degli scarichi a pavimento e la procedura per la determinazione del livello di rumore sono definiti dalla norma DIN 4109. Inoltre, la direttiva VDI 4100 sull'isolamento acustico negli edifici residenziali raccomanda valori diversi da quelli previsti dalla norma.
Efficacia fonoassorbente degli scarichi KESSEL
Gli scarichi KESSEL presentano eccellenti proprietà di isolamento acustico, come confermato dalle misurazioni effettuate dall’Istituto Fraunhofer di Stoccarda. I valori rilevati per tutti gli scarichi sono ben al di sotto dei requisiti più severi della norma DIN 4109 e della direttiva VDI 4100. (I relativi rapporti di prova sono consultabili nelle pagine dedicate ai singoli prodotti.) Con la guarnizione passante Quick-Fit, disponibile come accessorio, è inoltre possibile aumentare l'efficacia dell'isolamento acustico di un ulteriore 30%.

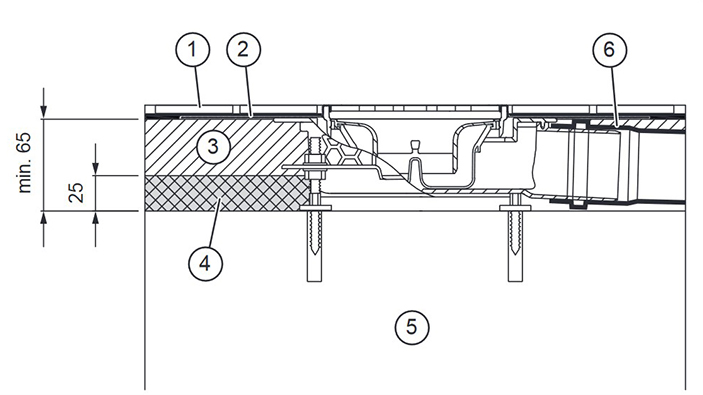

“L'Ultrapiatto” 54 dell'Istituto Fraunhofer P-BA 206/2018
- Piastrelle
- Impermeabilizzazione a strato sottile e colla per piastrelle
- Massetto
- isolamento acustico anticalpestio
- Soffitto in calcestruzzo
- Tubo protettivo in PE da 4 mm

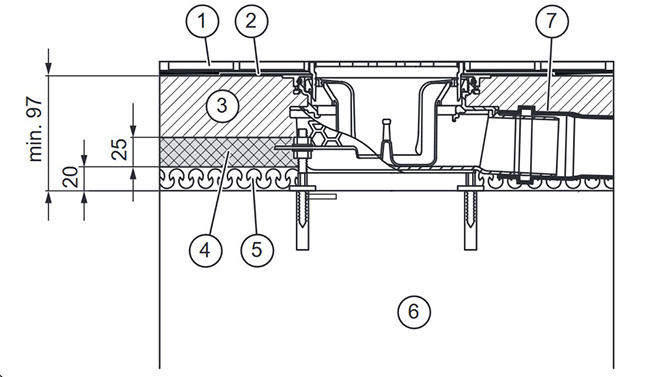

“L'Ultrapiatto” 79 dell'Istituto Fraunhofer P-BA 205/2018
- Piastrelle
- Impermeabilizzazione a strato sottile e colla per piastrelle
- Massetto
- isolamento acustico anticalpestio
- isolamento termico
- Soffitto in calcestruzzo
- Tubo protettivo in PE da 4 mm
Rapporti di collaudo KESSEL | Norma / Direttiva | UG posteriore (diagonale) | DIN 4109 | VDI 4100 |
| “L'Ultrapiatto” DN 50 + griglia a feritoie senza ausilio di montaggio Rapporto di prova: P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB(A) 10 dB(A) | Requisito minimo 30 dB (A) Requisito più elevato 25 dB (A) | Requisito minimo SSt I ≤ 30 dB (A) Requisito più elevato SSt III ≤ 22 dB (A) - ≤ 24 dB (A) |
| “L'Ultrapiatto” 54 DN 50 + griglia a feritoie con ausilio di montaggio + tasselli fonoassorbenti e di assestamento | DIN 4109 VDI 4100 | 18 dB(A) 14 dB(A) | ||
| “L'Ultrapiatto” 79 DN 50 + griglia a feritoie con ausilio di montaggio + tasselli fonoassorbenti e di assestamento | DIN 4109 VDI 4101 | 15 dB (A) 11 dB (A) | ||
| Practicus verticale DN 100 + Variofix Rapporto di prova: P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB (A) 15 dB (A) | ||
| Ecoguss verticale DN 100 + rialzo Linearis Comfort Rapporto di prova: P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB (A) 20 dB (A) | ||
| Ecoguss verticale DN 100 + Rialzo Comfort + Fire-Kit + Quick Fit Rapporto di prova: P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB (A) 14 dB (A) | ||
| Canaletta per doccia Linearis Comfort 850 mm Rapporto di prova: P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB(A) 13 dB(A) | ||
| Canaletta per doccia Linearis Compact 750 mm Rapporto di prova: P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB (A) 10 dB (A) | ||
| Scarico a parete Scaca Rapporto di prova: P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB (A) 14 dB (A) | ||

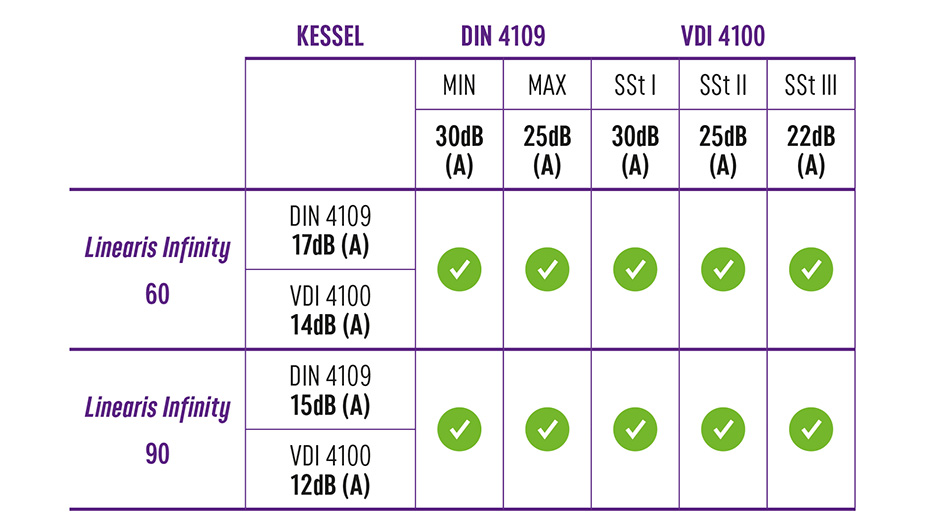

| Infinity 60 + tasselli fonoassorbenti e di assestamento Rapporto di prova: P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB (A) 14 dB (A) | ||
| Infinity 90 + tasselli fonoassorbenti e di assestamento Rapporto di prova: P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB (A) 12 dB (A) |

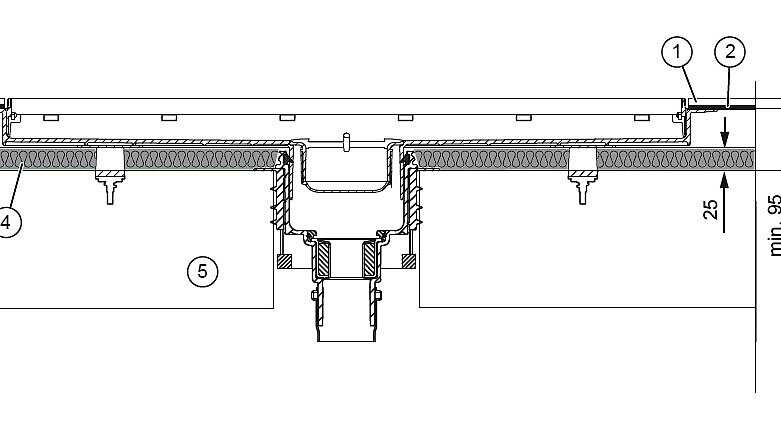

Un dettaglio importante: i tasselli fonoassorbenti e di assestamento
Ha l'aspetto di un classico tassello, ma offre molto di più: i tasselli fonoassorbenti e di assestamento di KESSEL funge da separatore acustico tra il corpo dello scarico e il solaio in calcestruzzo. In questo modo raggiunge eccellenti valori di isolamento acustico, ben al di sotto dei requisiti delle norme VDI e DIN 4100. Spesso l'isolamento acustico deve essere acquistato separatamente, ma nella canaletta per doccia LinearisInfinity è incluso in dotazione. Nel caso dello scarico per bagni “L'Ultrapiatto”, è parte integrante del kit di installazione.
