Ecolift M
Il campo di applicazione tipico dell'impianto di sollevamento ibrido Ecolift M è l'edilizia residenziale privata, in particolare nelle case unifamiliari e bifamiliari. La portata di scarico (Qs) non dovrebbe superare i 3 l/s.
KESSEL-Ecolift M è destinato a condotti delle acque di scarico continui secondo la norma DIN EN 12056-4/13564 tipo 3, alle quali sono collegate le condotte delle acque reflue nonché gli impianti WC e orinatoi. In questo modo viene garantito un drenaggio sicuro dei punti di scarico al di sotto del Livello di riflusso anche durante un riflusso.
La pompa funziona solo durante il riflusso e convoglia le acque reflue contro il riflusso nella fognatura tramite un tubo di mandata, che deve essere posato al di sopra del Livello di riflusso. In assenza di riflusso, le acque reflue vengono convogliate nella fognatura grazie alla Pendenza naturale.
Ecolift M non è una Protezione contro i roditori! In caso di possibile infestazione da ratti, l'impianto deve essere protetto da eventuali danni in loco.
Avvisi importanti
Requisito fondamentale per un funzionamento corretto:
- una pendenza sufficiente nelle tubazioni di scarico (nota: nell'Ecolift M la pendenza tra ingresso e scarico è di 9 mm)
- un'elevata percentuale di acqua nelle acque reflue, in modo da ottimizzare l'effetto autopulente
- una posa a regola d'arte e, soprattutto, lo sfiato della tubazione di mandata secondo le norme DIN EN 12056 / DIN 1986-100
Attenzione: in caso di acque reflue contenenti grassi, la Manutenzione e la pulizia richiedono un maggiore impegno!
Esempi di installazione Ecolift M

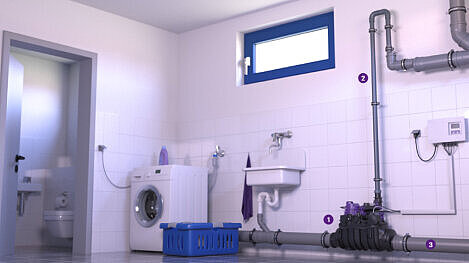

Esempio di installazione dell'Ecolift M in una tubazione a vista
1 Impianto di sollevamento ibrido Ecolift M
2 Tubo di mandata con circuito antiriflusso
3 Tubazione di scarico con Pendenza libera

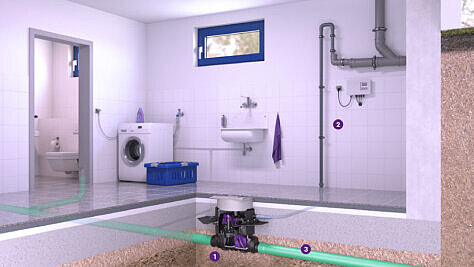

Esempio di installazione dell'Ecolift M nella soletta
1 Impianto di sollevamento ibrido Ecolift M
2 Tubo di mandata con circuito antiriflusso
3 Tubazione di scarico con pendenza libera

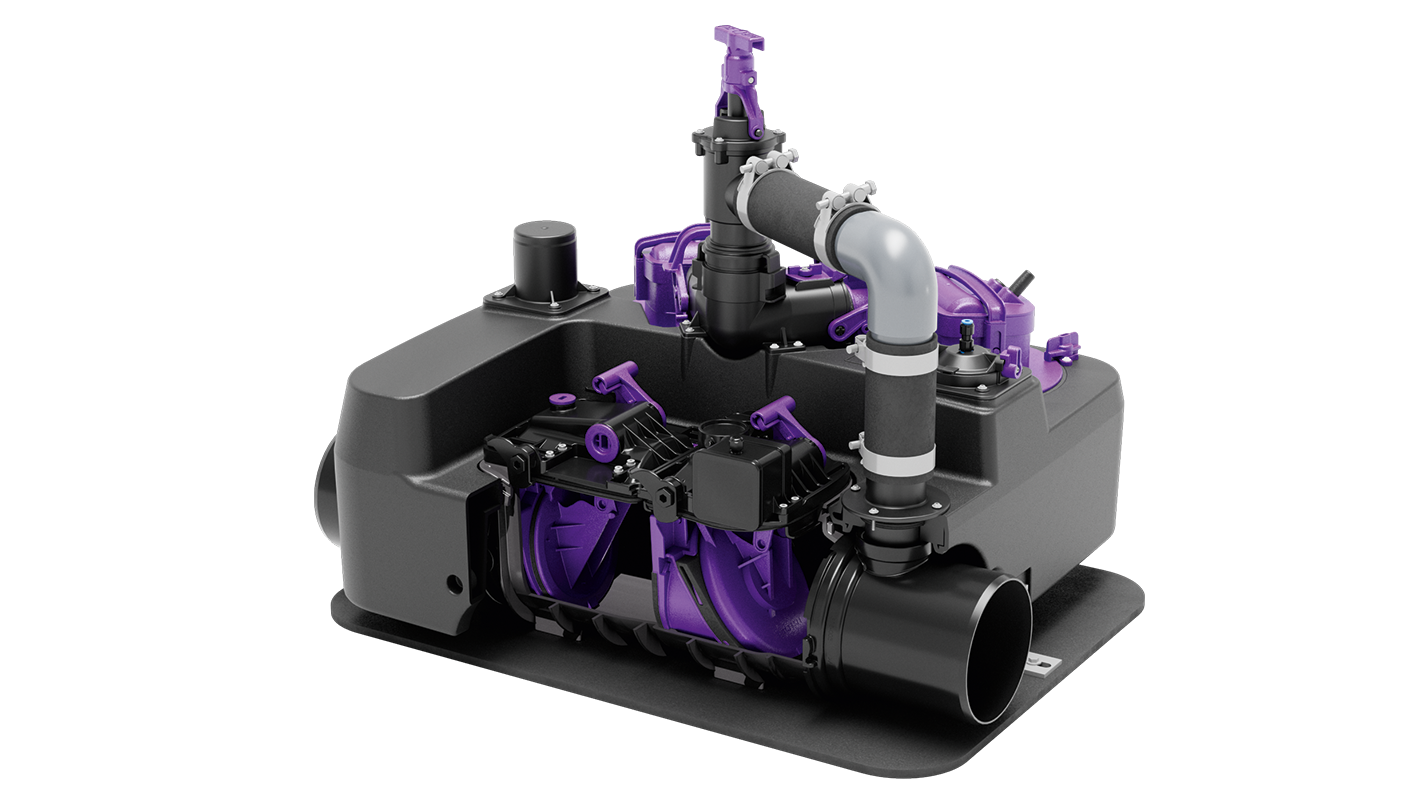

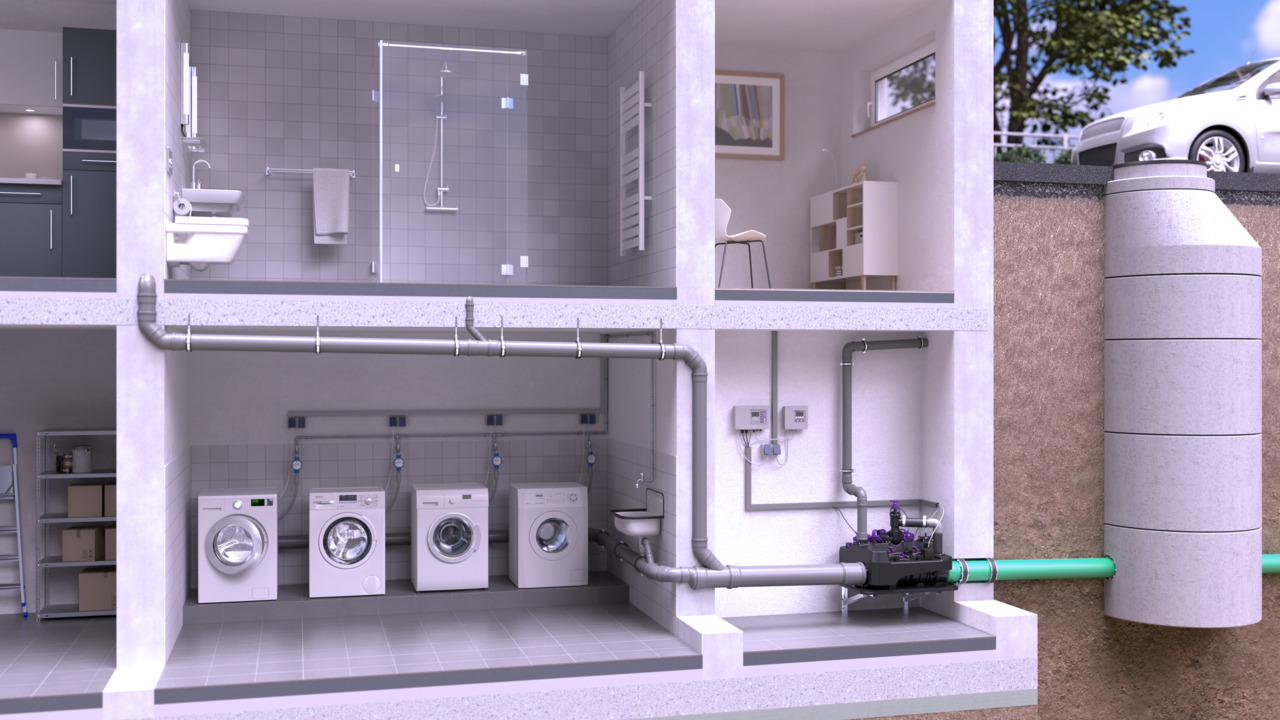

Ecolift L

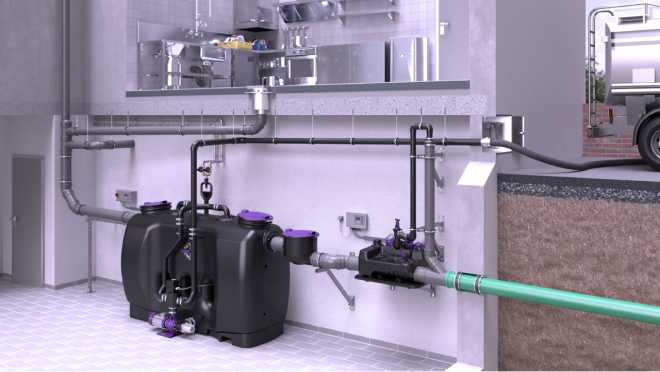

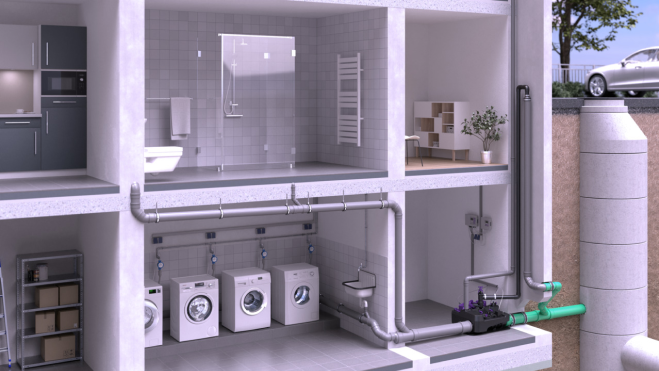

L'impianto di sollevamento ibrido Ecolift L è particolarmente indicato per l'impiego in condomini con un elevato volume di acque reflue, nonché in ambito commerciale, ad esempio per lo smaltimento delle acque di scarico a valle di degrassatori. La portata delle acque reflue Qs non deve superare il valore di 6 l/s.
Ecolift L può essere installato in un canale di scarico non interrato. Per mantenere una pendenza naturale, è possibile anche un montaggio rialzato su una Console a parete. In funzionamento senza riflusso, l'acqua sporca viene convogliata nella fognatura grazie alla pendenza naturale. Le pompe funzionano solo in caso di riflusso e convogliano l'acqua sporca nella fognatura contro il riflusso.
Per il percorso del tubo di mandata è possibile scegliere tra il collegamento con un circuito antiriflusso o la reimmissione diretta nella tubazione delle acque reflue a valle della valvola di ritegno (sistema bypass).
Avvisi importanti
Requisito fondamentale per un funzionamento corretto:
- una pendenza sufficiente nelle tubazioni di scarico (nota: nell'Ecolift L la pendenza tra ingresso e scarico è di 9 mm)
- un'elevata percentuale di acqua nelle acque reflue, in modo da ottimizzare l'effetto autopulente
- una posa a regola d'arte e, soprattutto, lo sfiato della tubazione di mandata secondo le norme DIN EN 12056 / DIN 1986-100
Attenzione: in caso di acque reflue contenenti grassi, maggiore impegno di Manutenzione e pulizia!

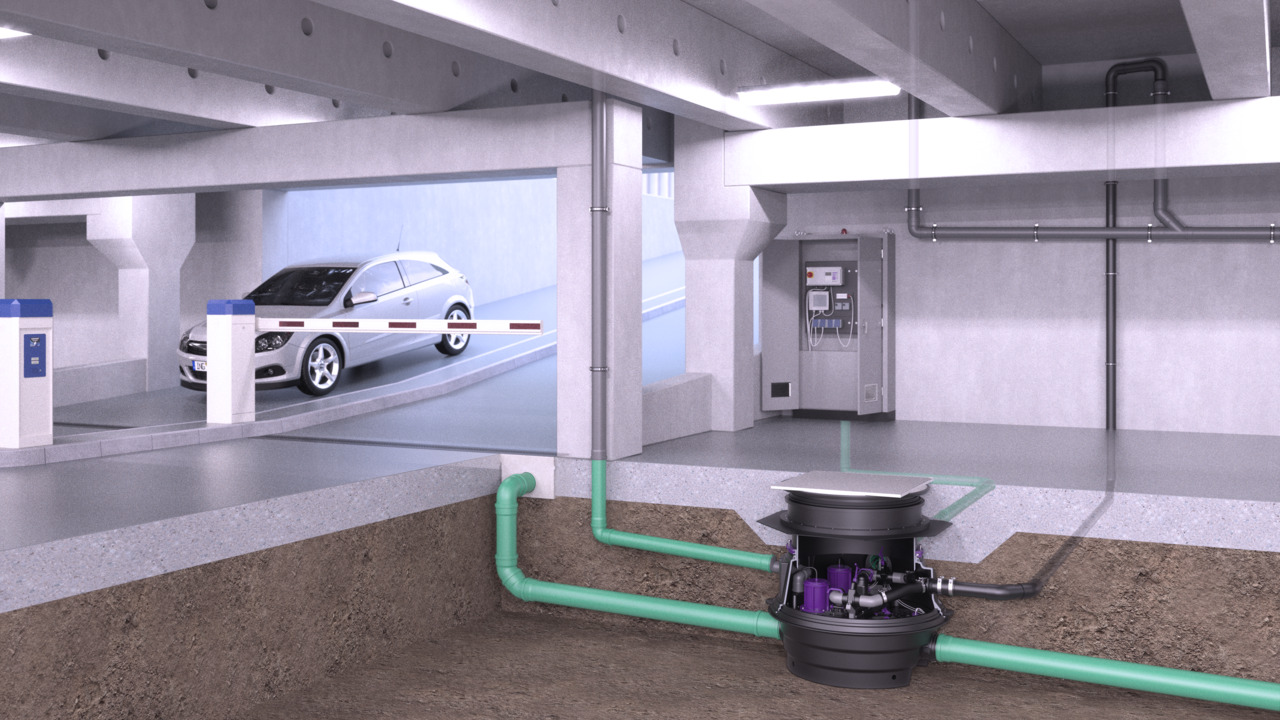

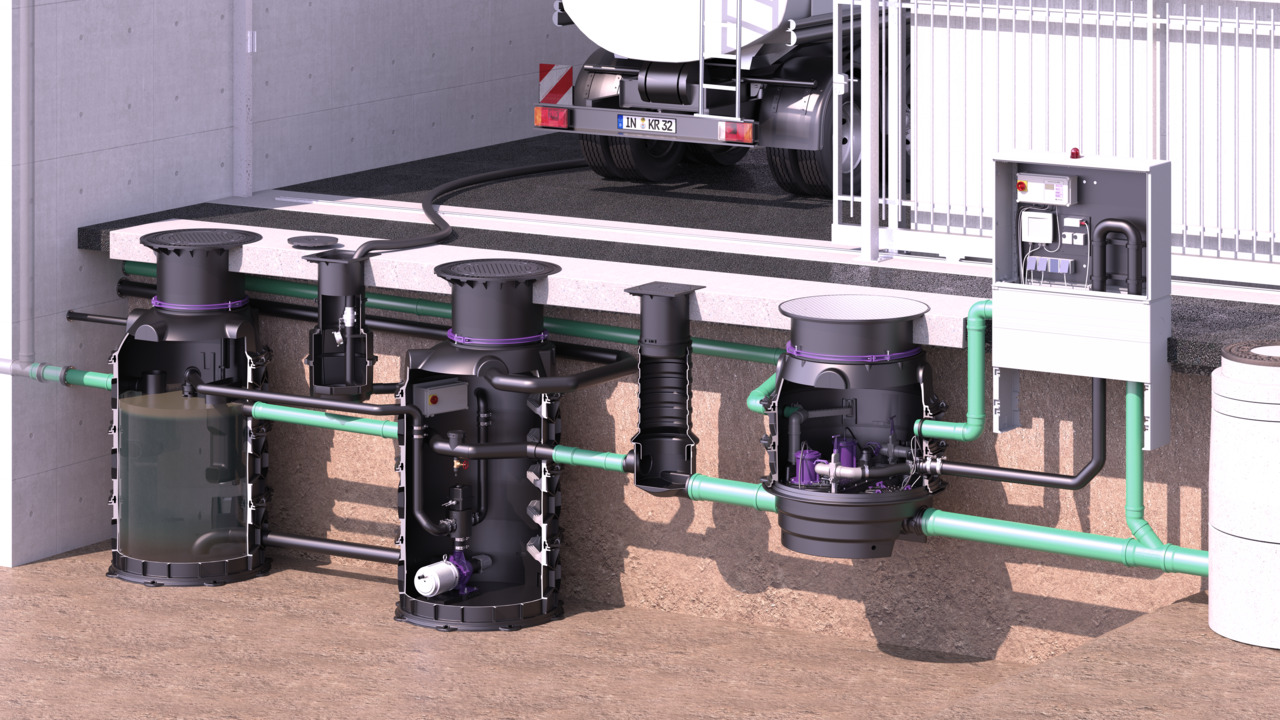

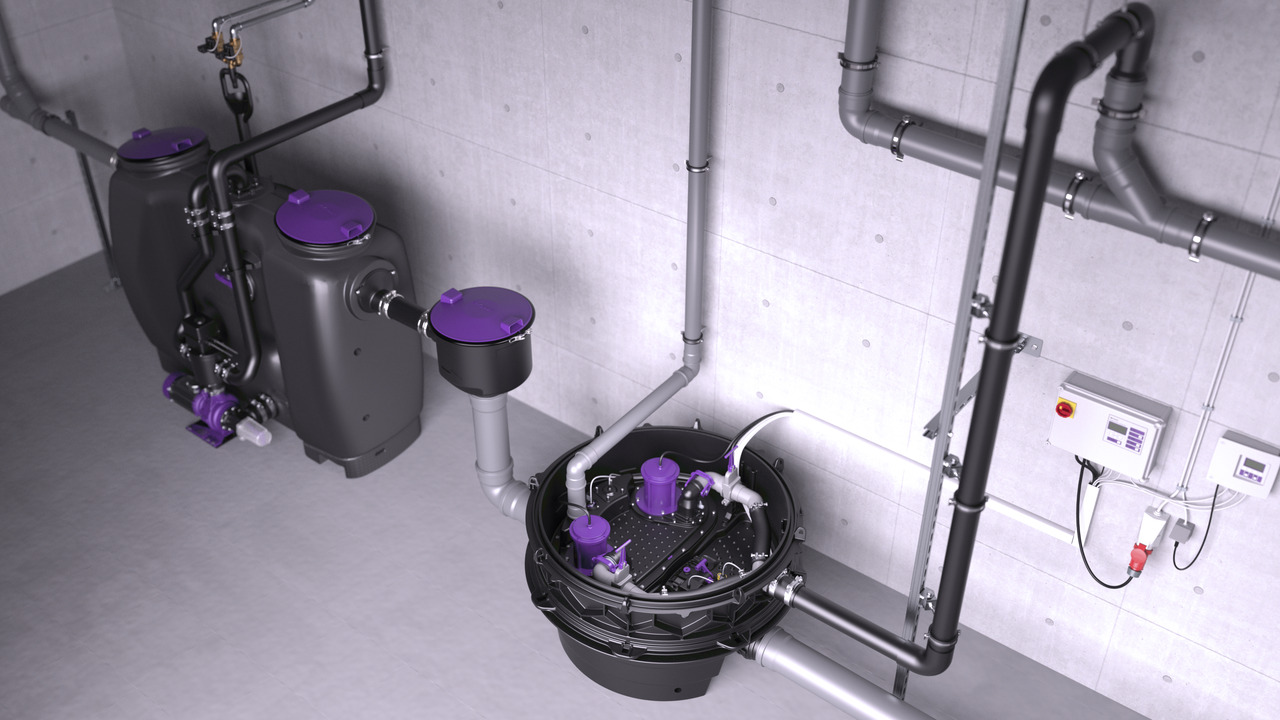

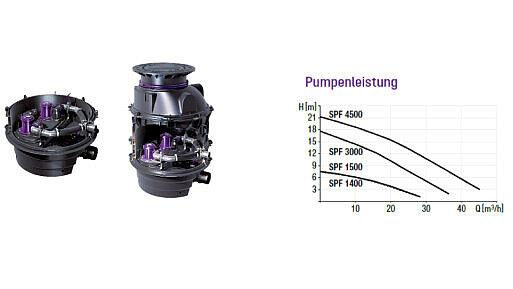

Ecolift XL
Ecolift XL è l'impianto di sollevamento ibrido più grande e potente. È ideale per edifici ad uso commerciale e condomini con portate di acque reflue (Qs) superiori a 6 l/s.
Gli impianti di sollevamento antiriflusso KESSEL-Ecolift XL per uso commerciale e industriale sono destinati a condotti delle acque di scarico continui, alle quali sono collegati i condotti delle acque reflue nonché gli impianti di WC e orinatoi. In questo modo viene garantito un drenaggio sicuro dei punti di scarico al di sotto del Livello di riflusso anche durante un riflusso.
La pompa funziona solo durante il riflusso e convoglia le acque reflue contro il riflusso attraverso un tubo di mandata, che deve essere posato al di sopra del Livello di riflusso, nella fognatura. In assenza di riflusso, le acque reflue vengono convogliate nella fognatura grazie alla Pendenza naturale.
Ecolift XL non è una Protezione contro i roditori! In caso di possibile infestazione da ratti, l'impianto deve essere protetto in loco.
Avvisi importanti
Requisito fondamentale per un funzionamento corretto:
- una pendenza sufficiente nelle tubazioni di scarico (nota: nell'Ecolift XL la pendenza tra ingresso e scarico è di 9 mm)
- un'elevata percentuale di acqua nelle acque reflue, in modo da ottimizzare l'effetto autopulente
- una posa a regola d'arte e, soprattutto, lo sfiato della tubazione di mandata secondo le norme DIN EN 12056 / DIN 1986-100
Attenzione: in caso di acque reflue contenenti grassi, la Manutenzione e la pulizia richiedono un maggiore impegno!
