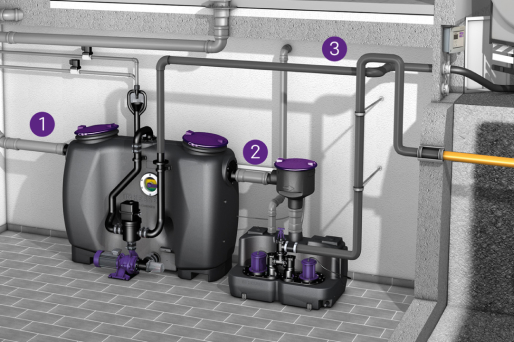

2. Tubo di scarico
3. Condotto di smaltimento
Quali tubazioni devono essere collegate al degrassatore?
I degrassatori dispongono di almeno due e solitamente di tre tubazioni, che devono essere collegate correttamente al serbatoio durante l'installazione:
- Un tubo di alimentazione (eventualmente dotato di ventilazione supplementare)
- Una tubazione di scarico
- Eventualmente un condotto di smaltimento
Le disposizioni vincolanti relative al tracciato delle tubazioni e agli impianti di drenaggio circostanti sono illustrate in dettaglio di seguito.
Collegamento della tubazione di alimentazione
Durante il collegamento della tubazione di alimentazione, è necessario assicurarsi che la tubazione sia posata come condotto di sfiato sopra il tetto e con una pendenza costante di almeno il 2% (1:50). Se la tubazione di alimentazione non dispone di una tubazione di collegamento ventilata separatamente su una lunghezza di 10 metri in direzione orizzontale, deve essere dotata di una tubazione di ventilazione supplementare il più vicino possibile al separatore. Se la tubazione di alimentazione viene posata su un tratto più lungo e/o attraverso locali non riscaldati, si consiglia l'installazione di un isolamento termico e/o di un sistema di riscaldamento ausiliario con termostato.

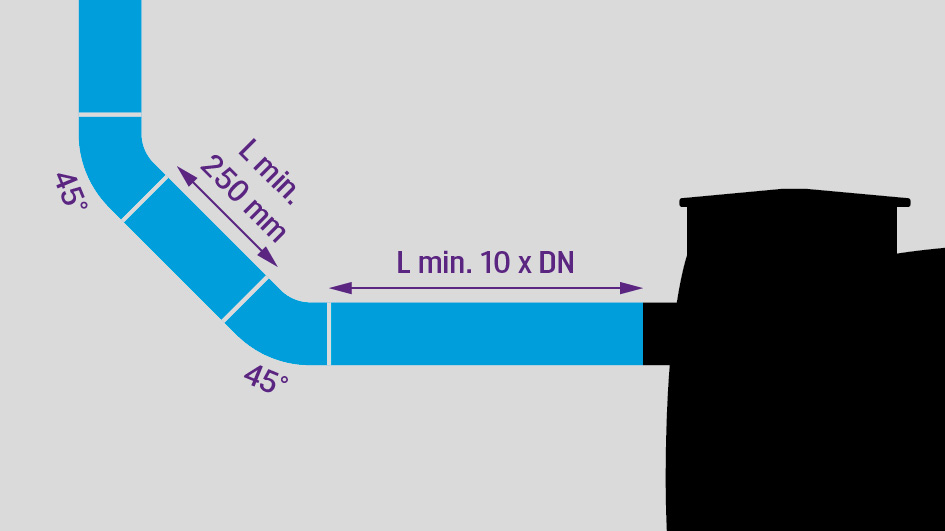

Tratto di rallentamento
Immediatamente a monte del degrassatore deve essere presente un tratto di stabilizzazione per evitare vortici all’interno del serbatoio di separazione. La lunghezza del tratto di stabilizzazione deve essere pari ad almeno dieci volte la larghezza nominale del tubo di alimentazione in millimetri – quindi, per un tubo di alimentazione con larghezza nominale DN 100, almeno 1.000 mm. Il passaggio da un tubo di scarico verticale al tratto di stabilizzazione deve essere realizzato con due curve a 45°, collegate tra loro con una Prolunga di almeno 250 mm di lunghezza.

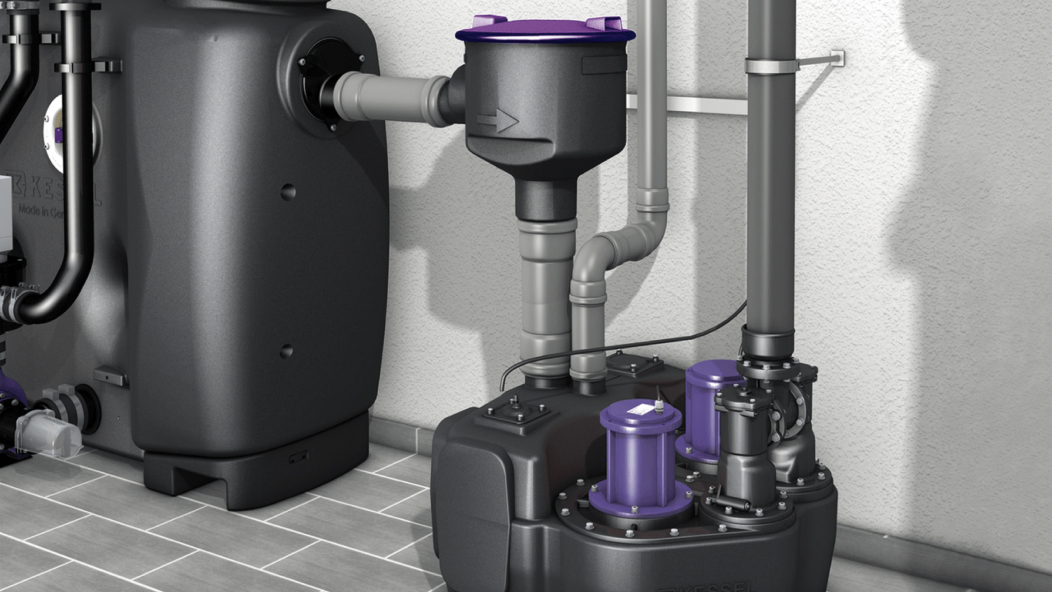

Collegamento del tubo di scarico
Come per il tubo di mandata, anche nel collegamento del tubo di scarico occorre assicurarsi che il tubo sia posato con un dislivello costante. Se il livello dell'acqua nel serbatoio di separazione è inferiore al Livello di riflusso, il tubo di scarico deve, secondo la norma DIN EN 752-1, essere collegato a un impianto di sollevamento a valle che pompi le acque reflue al di sopra del Livello di riflusso.
Ulteriori indicazioni

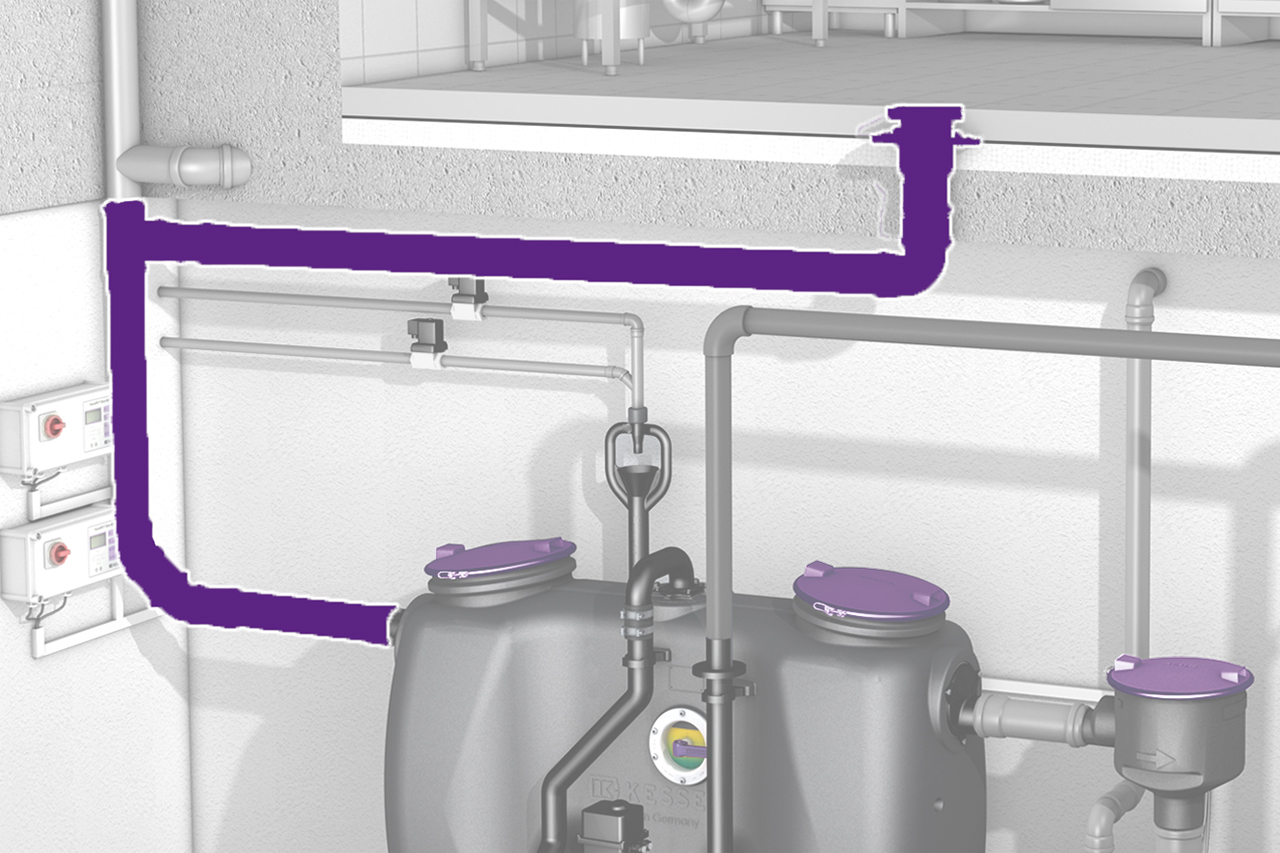

Punti di scarico
Tutti i punti di scarico attraverso i quali le acque reflue vengono convogliate al degrassatore devono essere dotati di Chiusure antiodore e, se necessario, di contenitori per i fanghi rimovibili.

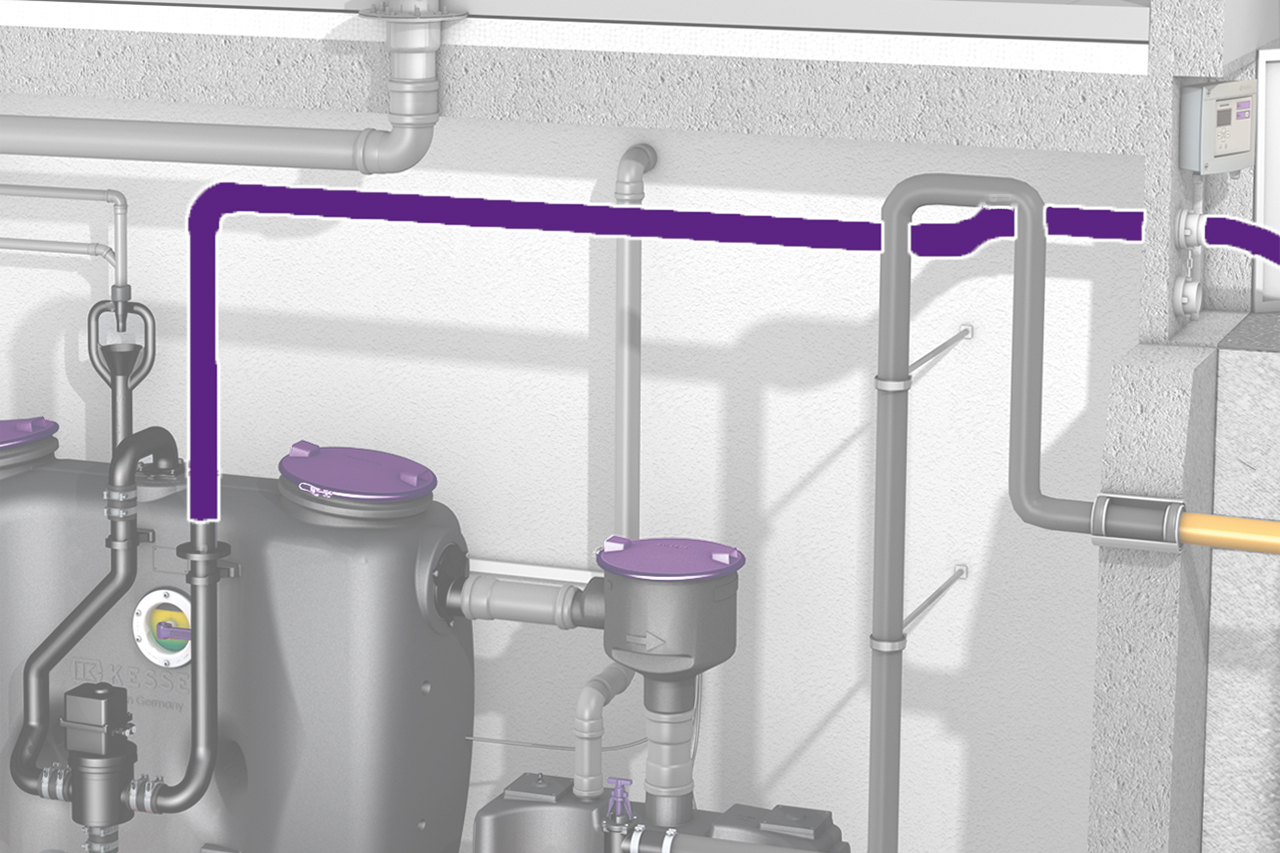

condotto di smaltimento
I degrassatori con Smaltimento diretto devono essere collegati, oltre alle tubazioni di mandata e di scarico, anche un condotto di smaltimento.

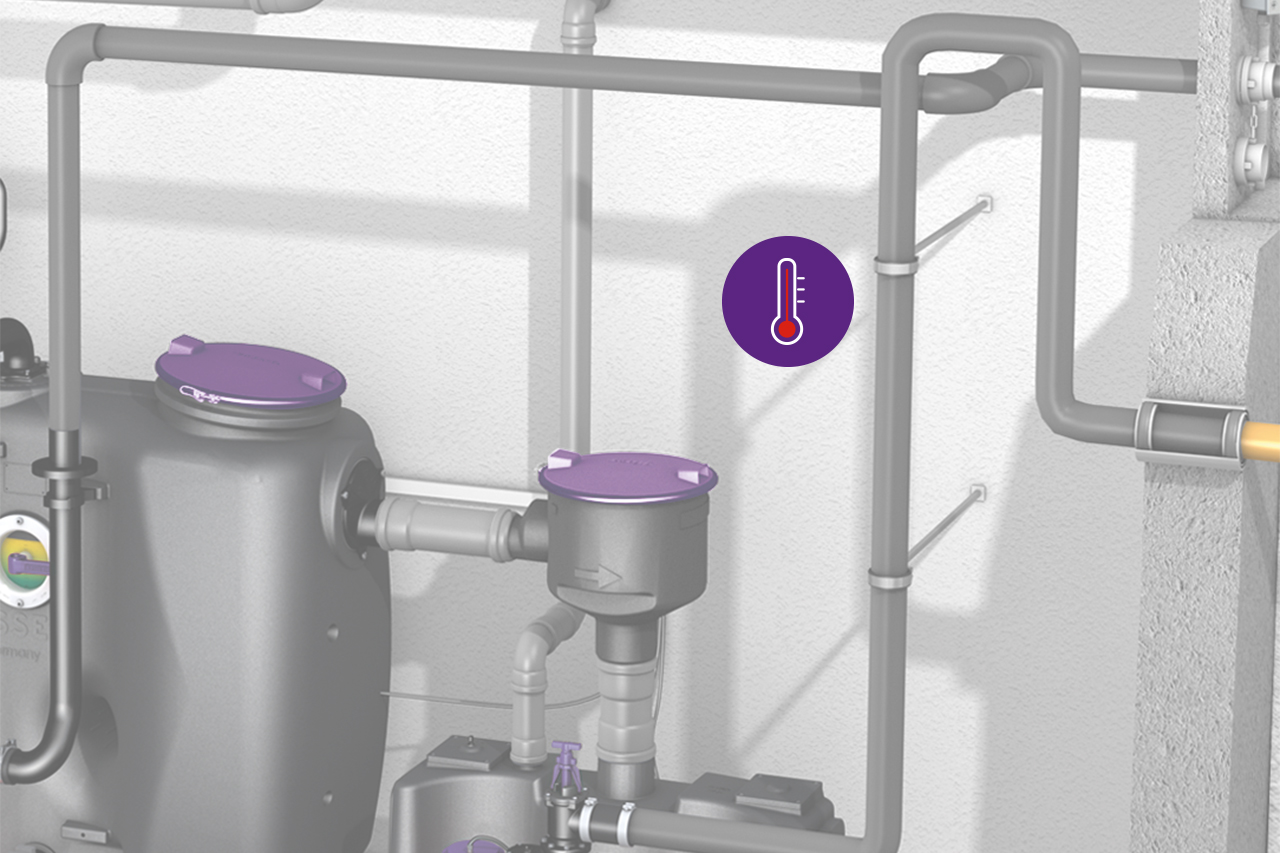

Temperatura delle acque reflue
In alcuni casi potrebbe essere necessario adottare misure per limitare la temperatura delle acque reflue al confine della proprietà, in conformità con le disposizioni delle autorità competenti.
