Calcolare la portata dello scarico: ecco come fare

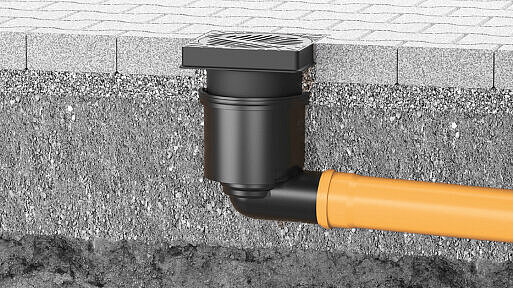

Per garantire un corretto drenaggio sia in ambienti interni che esterni, è necessario assicurarsi che gli scarichi e le tubazioni di scarico installati siano adeguati alle portate e alle pressioni dell'acqua presenti nel luogo di installazione. A tal fine occorre tenere conto di determinate norme e/o della portata locale dell'acqua piovana, nonché della resistenza alla pressione delle tubazioni utilizzate. Come procedere?
- Determinazione della portata delle acque reflue
- Trovare uno scarico a pavimento con una portata adeguata
Valori minimi di portata secondo la norma DIN EN 1253-1
La norma DIN EN 1253-1 stabilisce le portate minime d'acqua che gli scarichi di diverse larghezze nominali devono essere in grado di evacuare con un livello di ristagno di 20 mm. Molti produttori indicano solo un valore (portata di scarico). Attenzione! È molto probabile che tale valore sia stato misurato con un livello di ristagno di 20 mm.
Verificate quindi se nella documentazione tecnica del prodotto è indicata anche la portata di scarico con un'altezza di ristagno di 10 mm (eventualmente in una curva di scarico).
Valori minimi di portata per scarichi e scarichi da tetto tradizionali (non per flusso sotto pressione)
Valore nominale del raccordo di scarico 1) | Scarichi a pavimento (griglia) | ||
DN / OD | DN / ID | Valori minimi di deflusso l/s | Altezza di ristagno a mm |
| 32 | 0,4 | 20 | |
| 30 | 0,4 | ||
| 40 | 0,6 | ||
| 40 | 0,6 | ||
| 50 | 0,8 | ||
| 50 | 0,8 | ||
| 63 | 0,8 | ||
| 75 | 0,8 | ||
| 70 | 0,8 | ||
| 75 | 0,8 | ||
| 90 | 80 | 0,8 | |
| 100 | 1,4 | ||
| 100 | 1,4 | ||
| 110 | 1,4 | ||
| 125 | 2,8 | ||
| 125 | 2,8 | ||
| 150 | 4,0 | ||
| 160 | 4,0 | ||
1) Tutte le dimensioni non riportate in questa tabella devono essere verificate con la dimensione nominale immediatamente superiore.
Esempio pratico
La portata delle acque reflue è adeguata alla capacità di scarico dello scarico a pavimento?
| Portata d'acqua | Portata dei sistemi di scarico piatti |
| soffioni classici ca. 12-15 l/min = max. 0,25 l/s | = 0,4 l/s Linearis Infinity 60 con Chiusura antiodore a 10 mm di stasi |
| = 0,5 l/s Linearis Infinity 60 con Chiusura antiodore con 20 mm di ristagno | |
| grandi docce a pioggia ca. 20-30 l/min = max. 0,50 l/s | = 0,6 l/s Linearis Infinity 90 con Chiusura antiodore con 10 mm di ristagno |
| = 0,8 l/s Linearis Infinity 90 con Chiusura antiodore con 20 mm di ristagno |
Attenzione: rispettare le norme speciali relative agli scarichi delle docce!
Per gli scarichi senza raccordi laterali, utilizzati nelle docce con un unico soffione, si applica una normativa speciale: la loro portata minima deve essere in ogni caso pari a 0,4 l/s. I prodotti in questione devono essere contrassegnati in modo adeguato dal produttore.
r(D, T): Portata di pioggia di riferimento in l/(s x ha) secondo le statistiche
C: Coefficiente di deflusso
A: Superficie effettiva di precipitazione in m²
Valori minimi di deflusso in base al deflusso delle acque piovane
Tutti gli scarichi destinati a raccogliere l'acqua piovana devono essere dimensionati in modo da poter gestire la portata locale di deflusso dell'acqua piovana Q. Il valore viene calcolato utilizzando la formula qui riportata. Si prega di tenere presente che durante un forte temporale possono verificarsi picchi momentanei di grandi quantità d'acqua piovana. È necessario tenere conto di questa circostanza adottando misure adeguate, quali l'installazione di sfioratori di emergenza o lo scarico della pressione nelle condotte a flusso libero.
Resistenza alla pressione delle tubazioni
Nella scelta dei tubi, dei pezzi sagomati, dei raccordi e dei supporti installati a valle degli scarichi, occorre assicurarsi che questi siano in grado di resistere alle sovrapressioni e alle condizioni di sotto pressione previste all’interno dei tubi. Se necessario, utilizzare componenti con accoppiamento longitudinale per fissare adeguatamente i raccordi, come i manicotti a innesto. Per i sistemi di drenaggio dei tetti di grandi dimensioni, determinare con precisione le pressioni interne esatte mediante calcoli di sovraccarico e allagamento.
