Locali senza requisiti per la guarnizione termosaldata
Per gli scarichi a pavimento installati sotto rivestimenti impermeabili o in determinati locali seminterrati in cui non si verifica la presenza di umidità, non è necessaria alcuna guarnizione termosaldata specifica. Ciò riguarda sia i pavimenti in PVC e linoleum sia le aree classificate secondo la norma DIN 18534 nella classe di esposizione all'acqua W0-I / W1-I.
Ai sensi della norma DIN 18534, è possibile rinunciare alle guarnizioni termosaldate solo se si verificano i seguenti punti.
- Su superfici murarie soggette a moderata esposizione all'acqua (W1-I), in presenza di sottofondi insensibili all'umidità in grado di garantire una protezione sufficiente contro l'umidità e qualora l'acqua di scarico non possa penetrare in strati costruttivi insensibili all'umidità (ad es. strati isolanti) (i passaggi, i giunti perimetrali e di raccordo devono essere protetti in modo permanente contro la penetrazione dell'acqua)
- In caso di esposizione all'acqua limitata (W0-I), purché siano presenti superfici idrorepellenti che garantiscano una protezione sufficiente
- In aree in cui non è prevista l'esposizione a spruzzi d'acqua
Realizzazione di un impermeabilizzazione del pavimento

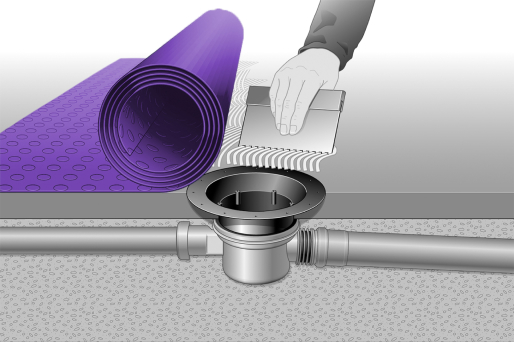

1. Incollare il pavimento
Applicare la colla e posare il pavimento sopra il rialzo correttamente allineato.

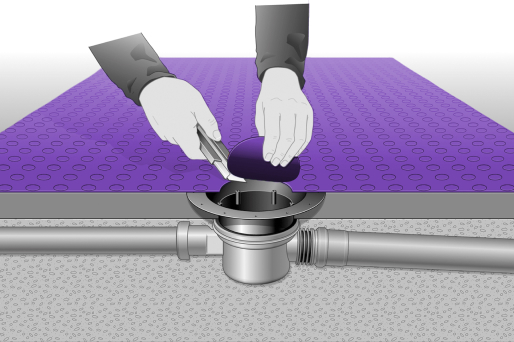

2. Ritagliare
Ritagliare il rivestimento del pavimento in corrispondenza dello scarico.

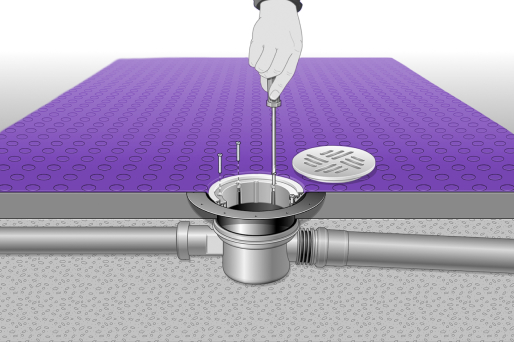

3. Pressatura
Inserire il rivestimento del pavimento mediante un sistema di fissaggio a vite con morsetto.

2. Chiusura antiodore
3. Rialzo
Guarnizione termosaldata in ambienti senza guaina impermeabilizzante
Nei locali seminterrati privi di guaina impermeabilizzante nel pavimento, in determinati casi è possibile rinunciare alla guarnizione termosaldata separata per gli scarichi. Il presupposto è che si possa tollerare un certo livello di umidità e che il trasporto dell'acqua attraverso il pavimento sia sufficientemente ridotto da un riempimento sottostante, dello spessore minimo di 150 mm, in grado di interrompere la capillarità (k > 10⁻⁴ m/s).
Installazione di uno scarico per cantina senza guarnizione termosaldata

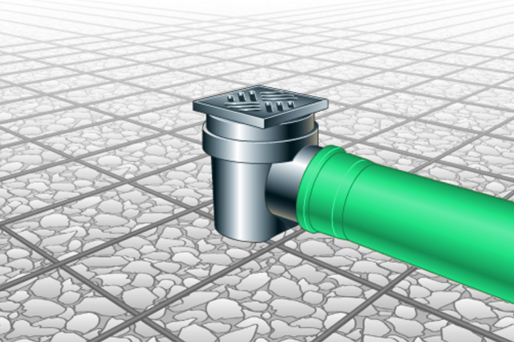

1. Collegare lo scarico
Collegare il raccordo di scarico al tubo di scarico.

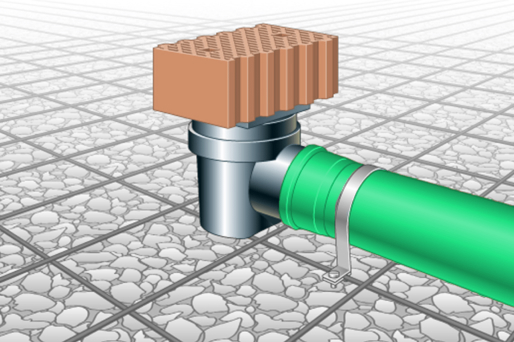

2. Fissare la posizione
Se necessario, appesantire lo scarico e effettuare il fissaggio del tubo di scarico con dei collari.

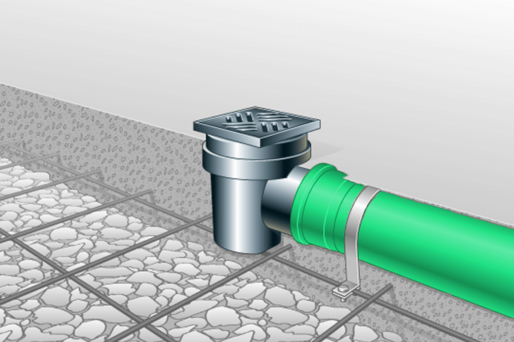

3. Gettare il pavimento
Gettare il pavimento per poi completare la struttura del pavimento.
