Perché e come si effettua l'aerazione e lo sfiato?
Gli impianti di sollevamento e le stazioni di pompaggio devono essere sottoposti ad aerazione e sfiato per compensare le variazioni di pressione nei serbatoi delle acque reflue e per limitare la concentrazione di gas corrosivi o maleodoranti. A tal fine vengono utilizzati condotti di ventilazione che consentono il ricambio d’aria tra l'interno del serbatoio e l'ambiente esterno o gli ambienti interni.
Le norme relative alla ventilazione degli impianti di sollevamento sono contenute nella norma DIN EN 12056-4, sezione 5.3, e nella norma DIN 1986-100, sezione 6.5.3.

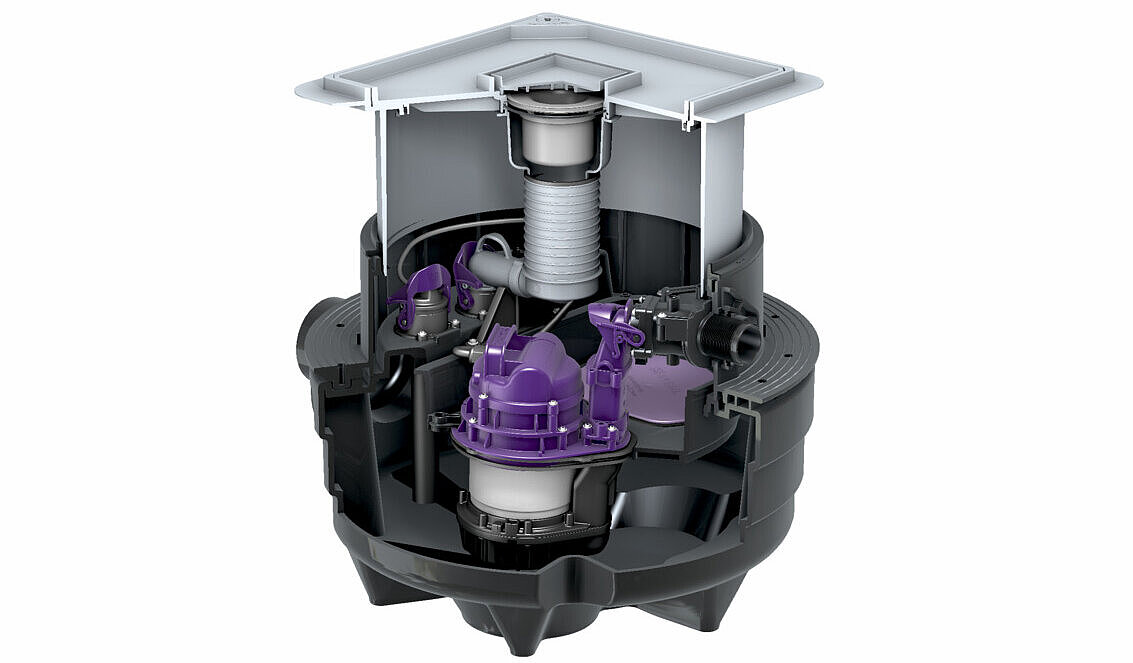

DIN EN 12050-1

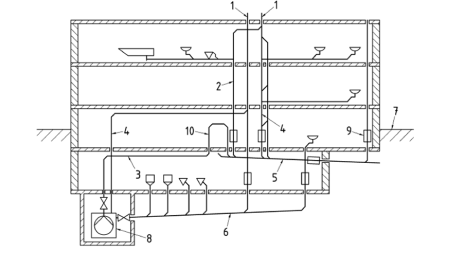

Schema di principio: collegamento di un impianto di sollevamento delle acque reflue alla conduttura di raccolta
1 Ventilazione
2 Condotta di scarico
3 Tubo di mandata dell'impianto di sollevamento delle acque reflue
4 Condotta di ventilazione per l'impianto di sollevamento delle acque reflue
5 Condotta di raccolta
6 Condotta principale
7 Livello di riflusso
8 Impianto di sollevamento delle acque reflue con Blocco antiriflusso
9 Apertura di ispezione
10 circuito antiriflusso

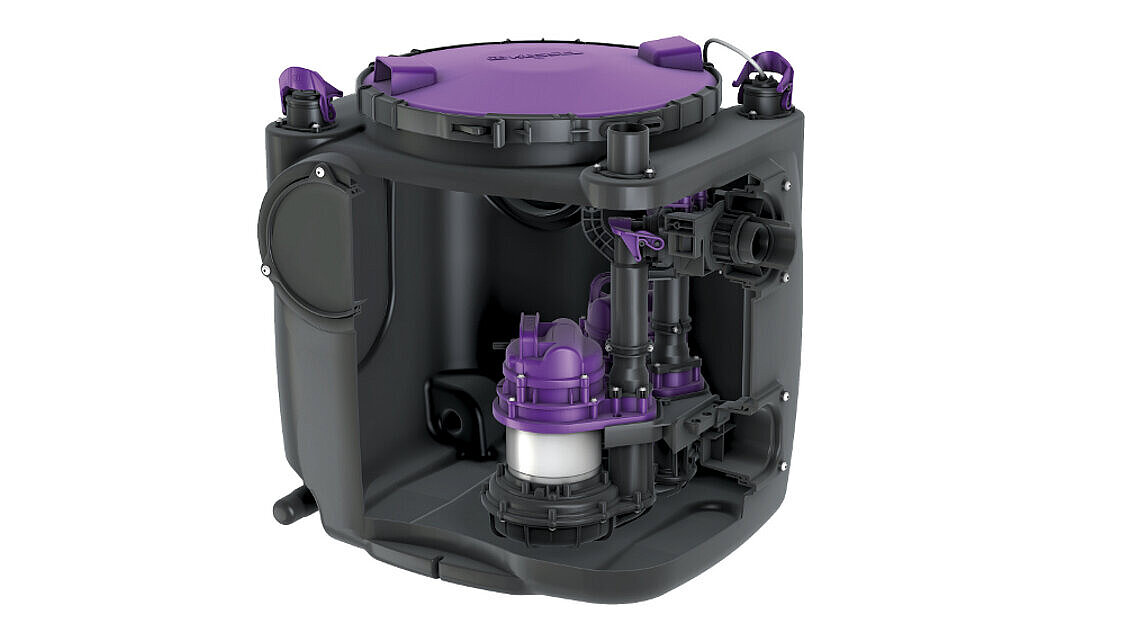

DIN EN 12050-2

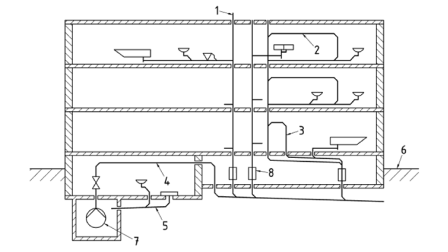

Allacciamento di un impianto di sollevamento per acque reflue prive di sostanze fecali alla Condotta principale
1 Ventilazione
2 Ricircolo
3 Ricircolo
4 Tubo di mandata con circuito antiriflusso
5 Condotta principale
6 Livello di riflusso
7 Impianto di sollevamento per acque reflue prive di sostanze fecali con Blocco antiriflusso
8 Apertura di ispezione
Caratteristiche dei condotti di ventilazione
Per i condotti di ventilazione occorre scegliere sezioni minime adeguate. Queste sono definite dalle disposizioni della norma DIN EN 12050-1, sezione 4.3.3
- Per portate fino a 12 l/s, almeno DN 50.
- Per portate maggiori, almeno DN 70.
Se non è possibile realizzare una ventilazione conforme alle norme, ad esempio in caso di lavori in edifici sottoposti a tutela dei beni culturali, è possibile ricorrere in alternativa a una combinazione di valvola di ventilazione e carbone attivo, a due condizioni:
- Dimensionamento sufficiente per lo scarico sicuro della sovrapressione e della pressione sotto pressione
- Controlli regolari, Manutenzione e sostituzione del carbone attivo
Tuttavia, se possibile, è sempre preferibile utilizzare una linea di ventilazione fissa sopra il tetto, poiché questa garantisce in modo sicuro la necessaria compensazione della pressione.
Protezione contro il riflusso e ventilazione senza fori nel soffitto
Spesso l’installazione di un circuito di ritegno o di un condotto di ventilazione conforme alle norme risulta complicata, se non addirittura impossibile dal punto di vista strutturale. In questi casi esistono soluzioni che possono essere installate senza alcuna apertura nel soffitto: il sezionatore di rete CleverLoop è l’alternativa economica al classico circuito di ritegno. Il bypass di ventilazione CleverVent garantisce la ventilazione e lo sfiato degli impianti di sollevamento delle acque fecali in modo affidabile e sicuro.
Verso il sezionatore di rete CleverLoop Verso il bypass di ventilazione CleverVent
