Sezionatore di rete CleverLoop
La rivoluzione senza sfondare il soffitto
Se la fognatura si trova a un livello superiore rispetto al punto di scarico, le acque reflue devono essere sollevate verso la fognatura tramite un impianto di sollevamento che utilizza un circuito antiriflusso. Finora, spesso era inevitabile ricorrere a costosi, complessi e ingombranti interventi di apertura del soffitto – ma ora non più! Il sezionatore di rete CleverLoop è una vera rivoluzione per le nuove costruzioni e le ristrutturazioni, che non richiede alcun lavoro edile aggiuntivo: economico, pulito e veloce.
Ecco come funziona: grazie alla sua struttura completamente innovativa, con CleverLoop l'acqua non deve più essere sollevata oltre il Livello di riflusso. Ciononostante, quando è chiuso, il meccanismo interno protegge in modo affidabile dal riflusso. CleverLoop è disponibile con attacchi a pressione KESSEL nelle larghezze nominali DN 50, DN 80 e DN 100 con sistema a scatto.
Se si installa un impianto di sollevamento a posteriori e il soffitto della cantina si trova al di sotto del Livello di riflusso, è possibile evitare una complessa apertura nel soffitto grazie al separatore di sistema CleverLoop.

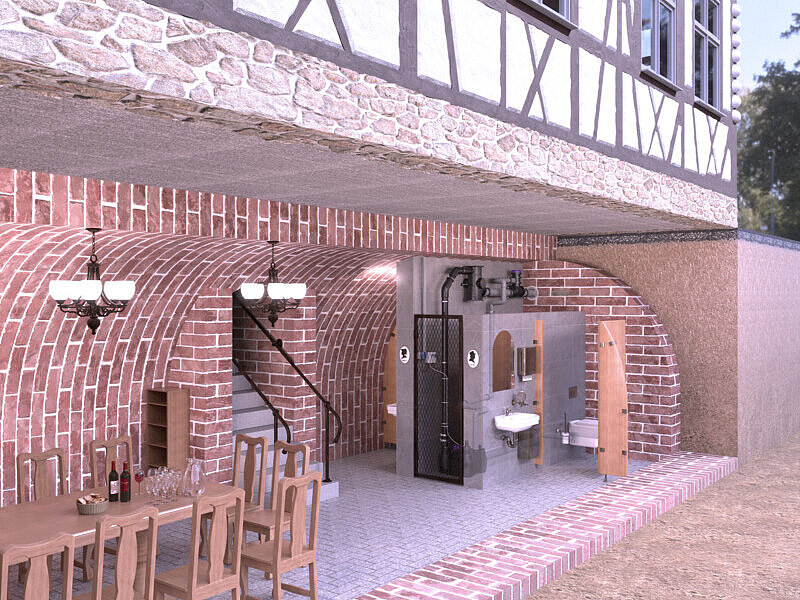

Nel caso di edifici storici o sottoposti a tutela dei beni culturali, la realizzazione di un'apertura nel soffitto non è solitamente auspicabile né consentita. In questi casi, CleverLoop e CleverVent rappresentano la soluzione ideale!
Impegno totale in ogni situazione
Possibilità di impiego

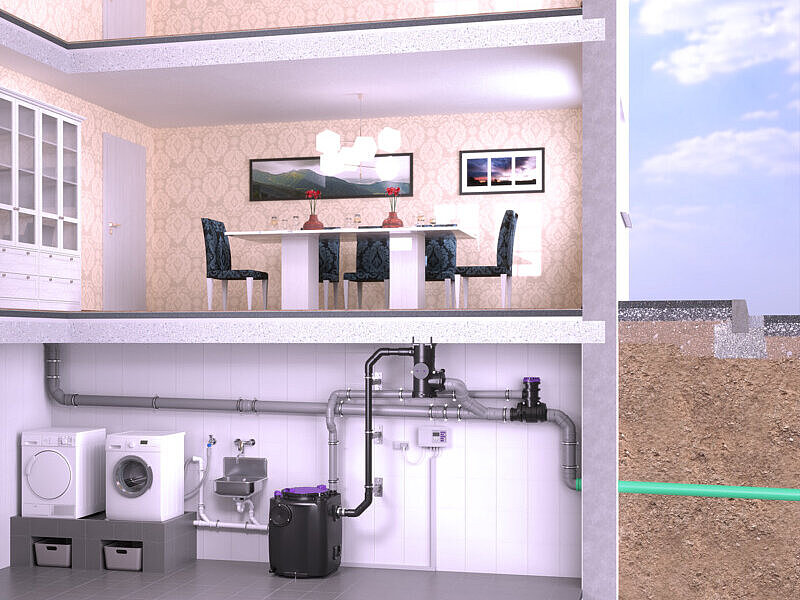

Si prevede di installare un impianto di sollevamento in cantina, ma poiché il soffitto della cantina si trova al di sotto del Livello di riflusso, sarebbe necessario praticare un foro nel soffitto per il tubo di mandata. Grazie al sezionatore di rete CleverLoop, ora esiste una soluzione che non richiede la perforazione del soffitto!
Conveniente in modo rivoluzionario
Se, a causa delle condizioni locali, è necessario installare un circuito antiriflusso, spesso i costi per il drenaggio dell'edificio salgono alle stelle di pari passo con le dimensioni dell'immobile: nel caso di una casa unifamiliare, tuttavia, l'utilizzo di CleverLoop consente di risparmiare circa il 50% dei costi rispetto a un'installazione tradizionale.
Il vantaggio è ancora più evidente negli immobili di grandi dimensioni: in un edificio commerciale o condominiale a più piani, in cui è necessaria anche una linea di sfiato, i costi possono essere ridotti fino al 70% grazie all'utilizzo del sezionatore di rete CleverLoop in combinazione con il bypass di ventilazione CleverVent.
Un'efficienza rivoluzionaria
Meno tubi, meno materiale di montaggio, nessun collare antincendio: Il separatore di sistema CleverLoop consente di risparmiare sui materiali durante il montaggio. In questo modo è possibile ridurre il consumo di materiale rispetto alle soluzioni tradizionali.
Un ulteriore vantaggio: lo stesso CleverLoop è composto per il 66% da materiale riciclato.
Rivoluzionario e poco ingombrante
Sprecare inutilmente spazio per un circuito antiriflusso non è solo un vero spreco nelle zone in cui i prezzi al metro quadro sono elevati. CleverLoop è la soluzione salvaspazio che rende completamente superfluo realizzare un'apertura verso un secondo locale sopra l'impianto di sollevamento. Un gradito effetto collaterale: grazie all'ottimo isolamento acustico, non si verificano fastidi causati da rumori molesti.
Principio di funzionamento
Protezione antiriflusso, una soluzione ingegnosa
CleverLoop sostituisce il classico circuito antiriflusso con un Sezionatore di rete intelligente: durante il funzionamento della pompa, la chiusura meccanica si apre, per poi richiudersi automaticamente, proteggendo così dal riflusso. In questo modo, le acque reflue possono essere scaricate in modo sicuro, senza che il tubo di mandata debba superare il Livello di riflusso.
Informazioni utili su CleverLoop e CleverVent
La norma EN 12056-4 non consente il collegamento del tubo di mandata a una tubazione di scarico. Sia il CleverLoop che il CleverVent sono dotati di un'uscita orizzontale. Questa sfocia quindi sempre in una conduttura collettrice. Se alla conduttura collettrice segue un'ulteriore caduta, il collegamento è consentito ed è disciplinato dalla norma DIN 1986-100.
Se viene collegato un solo apparecchio, si applicano le limitazioni previste per un allacciamento singolo. In caso di ulteriori dispositivi, si applicano le norme relative all’allacciamento collettivo secondo la norma DIN 1986-100. La pendenza minima per le condotte di allacciamento singole non ventilate è quindi di 1 cm / 1 m. Una condotta di allacciamento singola non ventilata non deve essere più lunga di 4 m. All’interno di un percorso di deflusso sono ammesse al massimo tre deviazioni a 90° (esclusi i gomiti di raccordo). Il dislivello tra un raccordo a un apparecchio di scarico e il fondo del tubo nel ramo di raccordo alla colonna di scarico non deve superare 1 m. Se una di queste condizioni non può essere soddisfatta, la tubazione di allacciamento singola deve essere ventilata. Ne consegue che per la maggior parte delle cucine è necessaria la ventilazione degli allacciamenti. Ciò è richiesto anche dalla norma DIN 4040-100 nella sezione dedicata alla ventilazione.
In questo caso, la cucina viene collegata tramite la ventilazione principale indicata nel disegno: il serbatoio di raccolta dell’impianto di sollevamento al CleverVent. Se la tubazione di mandata del degrassatore è più lunga di 10 m, è possibile effettuare lo scarico aggiuntivo nella fognatura tramite il CleverVent, a condizione che la cucina e l’impianto di sollevamento siano ventilati attraverso il tetto.
Con il sezionatore di rete CleverLoop e il Bypass di ventilazione CleverVent è possibile soddisfare in modo sicuro i requisiti in materia di protezione contro il riflusso e di ventilazione specificati nelle norme EN 12056, DIN 1986-100 o ÖNORM B 2501. L’idoneità all’uso pratico e la sicurezza dei prodotti sono state dimostrate nel corso di approfondite prove di omologazione condotte dal TÜV Rheinland. L’omologazione tecnica rilasciata dall’Istituto austriaco per la tecnica delle costruzioni (OIB) attesta l’idoneità e l’applicabilità di entrambi i prodotti. Inoltre, la conformità alla norma DIN SPEC 3615 conferma la qualità e la sicurezza dei prodotti.
Se la conduttura a caduta libera è correttamente dimensionata e non si supera un livello di riempimento del 70%, non è necessario prevedere un tratto di stabilizzazione tra CleverVent e CleverLoop. In caso contrario, è necessario un tratto di stabilizzazione minimo di 1 m.
Sì, è possibile. La molla è realizzata in acciaio V4A resistente alla corrosione. In questo modo, il CleverLoop è in grado di resistere anche all’acqua clorata, all’acqua di mare salata e alle acque reflue aggressive.
Il sezionatore di rete CleverLoop e il Bypass di ventilazione CleverVent sono conformi alle norme edilizie. I sistemi dispongono di un’omologazione OIB valida e recano anche il marchio di qualità svizzero Qplus Swiss Quality. Soddisfano quindi i requisiti previsti per il campo di applicazione previsto. Indipendentemente da ciò, vale quanto segue: in caso di progettazione a regola d’arte, installazione conforme alle norme secondo le nostre indicazioni del produttore e Manutenzione regolare, KESSEL garantisce naturalmente la copertura della responsabilità civile del produttore in caso di un difetto dimostrabile del prodotto.
Saremo lieti di fornirvi la documentazione tecnica, le istruzioni di installazione e i documenti di omologazione necessari, affinché la progettazione possa avvenire in modo conforme alla normativa e tracciabile. Potete contattare la nostra assistenza tecnica via e-mail all’indirizzo technik@kessel.de o per telefono al numero +49 (0) 8456 27-461.
L'installazione del CleverLoop è consentita per gli impianti di sollevamento con una potenza compresa tra almeno 1 e 2,5 kW. Poiché il Minilift, con i suoi 1.000 Watt, si colloca esattamente al limite inferiore di questo intervallo consentito, è possibile procedere senza esitazioni alla riduzione a DN 50 e all’installazione del CleverLoop.
Il sezionatore di rete CleverLoop ha un diametro interno di 48 mm.
Nella progettazione degli impianti di sollevamento, la prevalenza geodetica determina in modo determinante la potenza richiesta dalla pompa. Quanto più l’edificio è interrato, tanto maggiore è il dislivello e tanto maggiore deve essere la portata della pompa per convogliare le acque reflue verso l’alto fino al Livello di riflusso o alla fognatura. Durante l’installazione del sezionatore di rete, si considera sempre l’altezza geodetica di mandata fino al CleverLoop. Il nostro strumento di progettazione SmartSelect vi aiuta nella scelta del prodotto.
CleverVent e CleverLoop sono stati progettati per essere installati all’interno di edifici. Tuttavia, qualora fosse economicamente vantaggioso, il nostro reparto dedicato alle soluzioni personalizzate può provvedere all’installazione in un serbatoio interrato in una zona al riparo dal gelo.
Nel manicotto viene inserito un tappo terminale per manicotto, che viene fissato con un cappuccio di sicurezza, ad esempio della Ostendorf polimeri.
Il filtro a carbone attivo (Cod.art. 681258) dovrebbe essere sostituito ogni anno – o anche prima, se nella stanza si avvertono odori sgradevoli.
