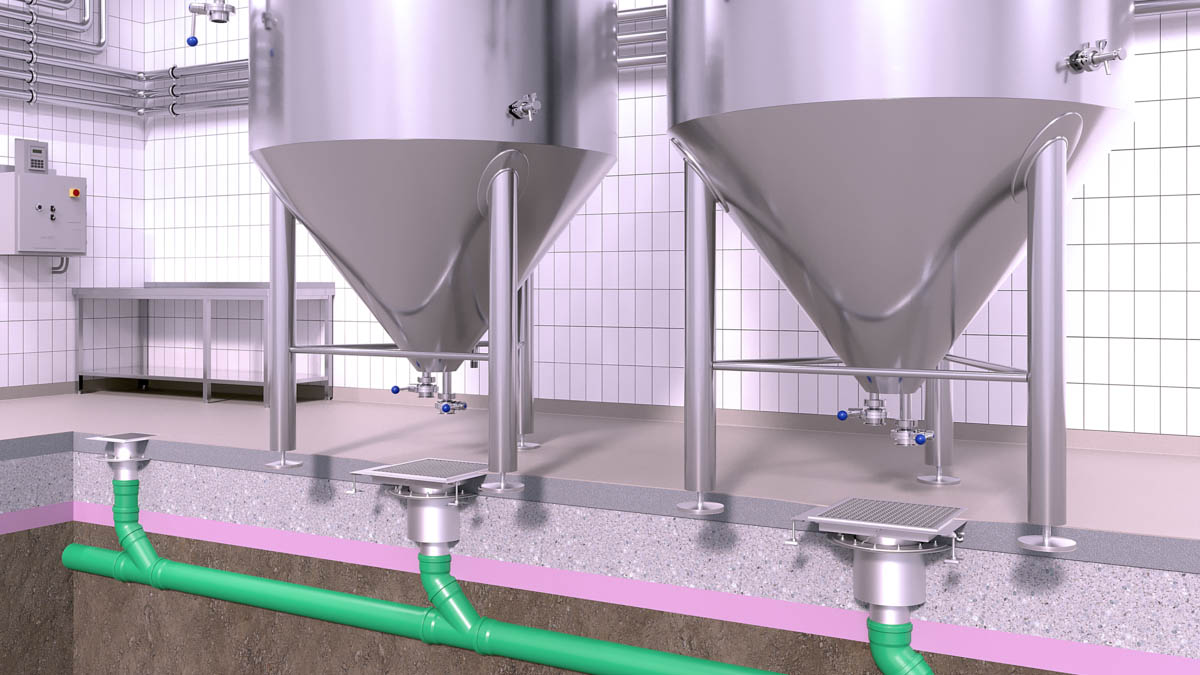

Nelle applicazioni industriali che richiedono una elevata capacità di scarico, come ad esempio nei birrifici o nei caseifici, oppure in applicazioni con un elevato accumulo di detriti, dove è necessario un grande volume di scarico per facilitare la pulizia dello scarico, gli scarichi a pavimento con una dimensione di attacco di DN 100 risultano spesso sottodimensionati.
In questi casi, KESSEL offre un'ampia gamma di prodotti per il drenaggio lineare e puntuale. I corpi base in combinazione con canalette in acciaio inossidabile o rialzi, nonché gli scarichi a pavimento monoblocco offrono la soluzione adatta per ogni campo di applicazione.
Ecco le dimensioni dei corpi base per tali applicazioni:

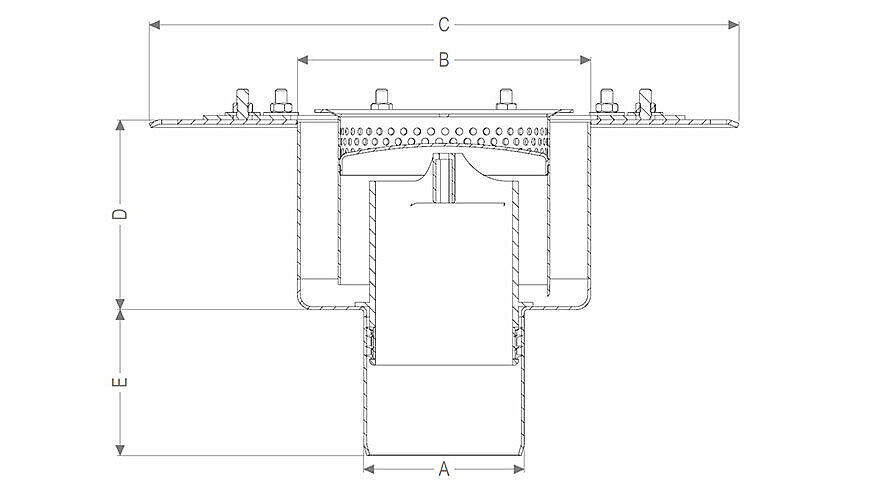

Corpo base in posizione verticale | |||||
| Dimensione A | Dimensione B | Dimensione C | Dimensione D | Dimensione E | |
| DN 125 | Ø 125 | Ø 284 | Ø 500 | 230 mm | 120 mm |
| DN 150 | Ø 160 | Ø 284 | Ø 500 | 230 mm | 120 mm |
| DN 200 | Ø 200 | Ø 350 | Ø 450 | 350 mm | 120 mm |
| DN 250 | Ø 250 | Ø 400 | Ø 500 | 500 mm | 120 mm |
| DN 300 | Ø 315 | Ø 450 | Ø 550 | 550 mm | 120 mm |

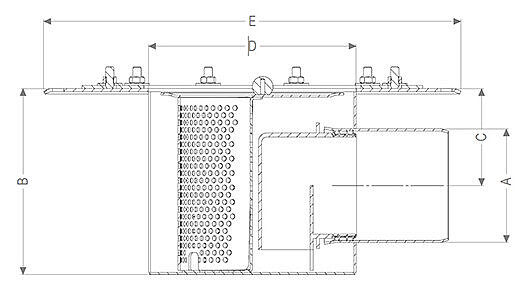

Corpo base in posizione orizzontale | |||||
| Dimensione A | Dimensione B | Dimensione C | Dimensione D | Dimensione E | |
| DN 125 | Ø 125 | 230 mm | 125 mm | Ø 284 | Ø 500 |
| DN 150 | Ø 160 | 230 mm | 125 mm | Ø 284 | Ø 500 |
| DN 200 | Ø 200 | 475 mm | 275 mm | Ø 350 | Ø 600 |
| DN 250 | Ø 250 | 475 mm | 275 mm | Ø 400 | Ø 600 |
| DN 300 | Ø 315 | 500 mm | 300 mm | Ø 450 | Ø 700 |
Per le canalette in acciaio inossidabile o i raccordi in acciaio inossidabile utilizzati è possibile impiegare le seguenti varianti di flangia
- Senza flangia
- Flangia adesiva, altezza flangia 15 mm per piastrelle
- Flangia adesiva, altezza flangia 6 mm per rivestimenti per pavimenti
- Angolo di raccordo per piastrelle in applicazioni soggette a elevati carichi termici
Qualità “Made in Germany”
L’intera serie di prodotti Ferrofix è sviluppata e prodotta in Germania nella sede di Ulm. Con oltre 40 anni di esperienza quali fornitori di sistema per i prodotti in acciaio inox nel settore del drenaggio, la squadra di esperti KESSEL vi offre un servizio completo e affidabile, che comprende anche le soluzioni individuali più complesse.
