I condotti del tubo per i tubi dei fluidi o cavi elettrici nelle cucine o nelle applicazioni industriali hanno bisogno di un’integrazione e di una connessione sicure nella struttura del pavimento e nei livelli della guarnizione termosaldata.

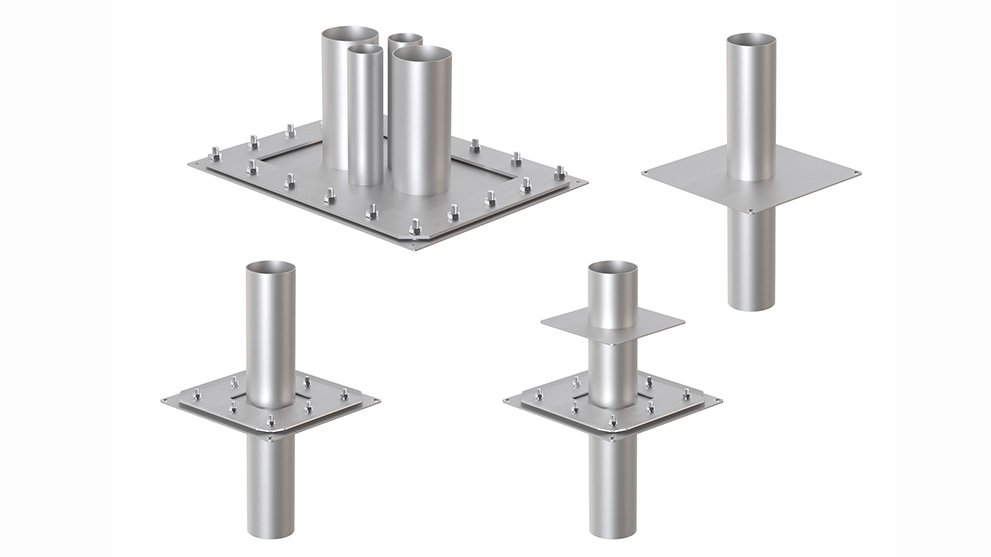

In questo contesto KESSEL offre un condotto del tubo in versione a uno o due strati. Questa è disponibile a scelta con flangia adesiva o flangia di tenuta a pressione.
In questo contesto potete scegliere tra un condotto del tubo tondo o quadrato, combinabile con una piastra flangiata.

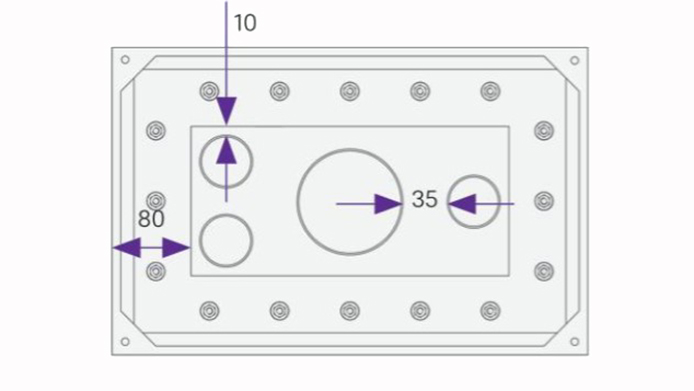

Distanze minime per il condotto del tubo con flangia di tenuta a pressione
Nella figura accanto si vede quali distanze devono essere rispettate nella progettazione/ideazione di un condotto del tubo. Per soddisfare i requisiti a norma DIN 18534 “Impermeabilizzazione dei locali interni” W-3I è sempre necessaria una larghezza della flangia di 50 mm per il collegamento del livello di tenuta.
Ancora più possibilità
Anche i collegamenti delle estremità dei tubi con raccordi a vite PG e guarnizioni anulari tra guaina e tubo dei fluidi possono essere forniti su richiesta.
La consegna di isolamento termico/isolamento e della protezione antincendio deve avvenire a cura del cliente ed essere coordinata in modo specifico per il progetto.
Qualità “Made in Germany”
L’intera serie di prodotti Ferrofix è sviluppata e prodotta in Germania nella sede di Ulm. Con oltre 40 anni di esperienza quali fornitori di sistema per i prodotti in acciaio inox nel settore del drenaggio, la squadra di esperti KESSEL vi offre un servizio completo e affidabile, che comprende anche le soluzioni individuali più complesse.
