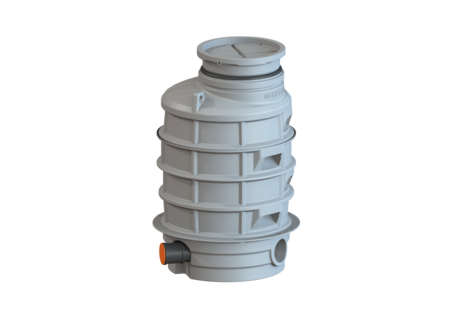

Pozzetto antiriflusso LW1000
Entrata DN 150, Uscita DN 150, 1680 mm
Il pozzetto di ispezione per valvola antiriflusso con struttura monolitica è dotato di gradini di salita, di tre ingressi, di un canale di passaggio aperto e di un modulo integrato di ispezione e spurgo Controlfix. Grazie al sistema modulare KESSEL, il modulo di ispezione e spurgo può essere facilmente convertito nella valvola antiriflusso premium Staufix SWA e Staufix FKA o nella stazione di pompaggio antiriflusso Pumpfix F. La copertura di protezione in materiale plastico può essere utilizzata quale copertura nelle aree verdi o essere sostituita da un rialzo opzionale con piastra di copertura a norma EN 124. Grazie al rialzo opzionale è possibile ottenere una profondità di installazione variabile. A tenuta stagna – adatto alle acque di scarico aggressive – garanzia di 20 anni sul serbatoio.
- Comfort: viene mantenuto lo spazio abitativo o di servizio di lusso
- Nessun rumore dell’impianto, nessun odore sgradevole e nessuna sporcizia nell’edificio
- Facile installazione grazie al peso ridotto dei componenti del pozzetto
Cod. Art. | 881505-DN150 |
---|---|
GTIN (EAN) | 4026092071281 |
Gruppo di prezzo | 60 |
Pozzetto antiriflusso LW1000 Entrata DN 150, Uscita DN 150, 1680 mm
Il pozzetto di ispezione per valvola antiriflusso con struttura monolitica è dotato di gradini di salita, di tre ingressi, di un canale di passaggio aperto e di un modulo integrato di ispezione e spurgo Controlfix. Grazie al sistema modulare KESSEL, il modulo di ispezione e spurgo può essere facilmente convertito nella valvola antiriflusso premium Staufix SWA e Staufix FKA o nella stazione di pompaggio antiriflusso Pumpfix F. La copertura di protezione in materiale plastico può essere utilizzata quale copertura nelle aree verdi o essere sostituita da un rialzo opzionale con piastra di copertura a norma EN 124. Grazie al rialzo opzionale è possibile ottenere una profondità di installazione variabile. A tenuta stagna – adatto alle acque di scarico aggressive – garanzia di 20 anni sul serbatoio. Variante Tappeto fonoassorbente: Sistema di pozzetto standard Caratteristiche generali Colore: grigio Tipo di acque di scarico: Acque di scarico con sostanze fecali Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Foro (DN) max. dell’entrata: Z-42.1-333 Dimensioni Peso netto: 92 kg Peso lordo: 110 kg Resistenza all’acqua freatica dal fondo serbatoio: 2000 mm Salto di pendenza: 9 mm Profondità di posa: 1730 - 1960 mm Larghezza imballaggio: 1500 mm Altezza imballaggio: 1900 mm Lunghezza imballaggio: 1200 mm Serbatoio/corpo base Canaletta: canale di passaggio aperto, entrata a destra e sinistra 45 gradi Sistema di pozzetto: 1680 mm Larghezza del serbatoio max.: 1250 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 108 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 136 mm Numero di uscite: 1 Larghezza nominale (DN) dell’uscita: 150 Larghezza nominale (DN) dell’entrata: 150 Tipo di entrata: 3 Collegamento del bocchettone di entrata/uscita: con riduzione raccordo maschio per il collegamento di tubi delle acque di scarico e pezzi di formatura a norma DIN EN 1401-1, DIN 19534, DIN EN 12666-1, DIN 19537-3 e DIN EN 1852-1 Diametro interno del serbatoio (DI): 1000 mm Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Copertura protettiva per cantiere Materiale della copertura : Materiale plastico
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Disegno CAD | |
---|---|
Approvazione | |
Rapporti di prova e certificati |
- Materiale della copertura (abdeckung_material): Materiale plastico
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con sostanze fecali
- Monitoraggio esterno (fremdueberwachung): SKZ
- Profondità di posa (einbautiefe): 1.730 mm
- Tipo di entrata (zulauf_anzahl): 3
- Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150 mm
- Numero di uscite (anzahl_auslauf): 1
- Larghezza nominale (DN) dell’uscita (auslauf_nennweite_dn): 150 mm
