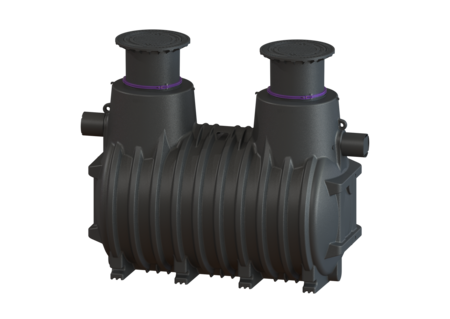

Separatori olio/benzina EasyOil
ground, NS 10, Sistema B, 5800 l, Cl. D
KESSEL Separatori olio/benzina EasyOil, dimensioni nominali 10,00, classe di carico D 400, larghezza copertura 680 mm, lunghezza copertura 680 mm, installazione interrata, contenuto del sedimentatore di fanghi 5000 l, volume totale 5800 l
- Tenuta resistente nel tempo fino alla sommità del terreno
- Resistente e adatto al biodiesel al 100%
- Adatto alle stazioni di servizio con pompe di benzina ad alte prestazioni, E10 e biodiesel

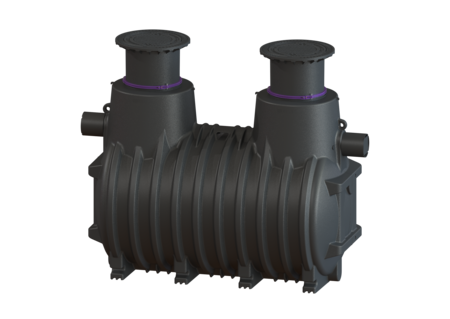

| Cod. Art. | 99610.80D |
|---|---|
| GTIN (EAN) | 4026092027844 |
| Gruppo di prezzo | 60 |
Separatori olio/benzina EasyOil ground, NS 10, Sistema B, 5800 l, Cl. D
Il disoleatore è adatto all’installazione interrata. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi e di un dispositivo di chiusura autonomo. Due o più coperture a tenuta stagna rispetto all’acqua di superficie consentono un facile accesso per i lavori di pulizia e manutenzione. Per la classe di carico D è necessario installare in loco una piastra di distribuzione del carico. I piani di rinforzo sono disponibili presso KESSEL. Possibile il collegamento in loco all'ingresso e all'uscita con tubi PE-HD secondo DIN 19537, tubi in PVC secondo DIN 19534, PP o AS su tubi in acciaio inox. In fase di scelta delle guarnizioni e dei materiali dei tubi, è necessario osservare gli standard di riferimento. Garanzia di 20 anni sul materiale PE. Variante Dimensioni nominali (NS): 10,00 Tipo di smaltimento: manuale con tubo flessibile di aspirazione Inserto a coalescenza: no Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Situazione di installazione: installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Omologazione: Z-83.8-55 Classe dell’impianto di separazione: Sistema B (ex classe II) Gamma di applicazione per i liquidi leggeri:: da 0,85 a 0,95 g/cm3 Dimensioni Peso netto: 850 kg Peso lordo: 850 kg Resistenza all’acqua freatica dal fondo serbatoio: 1810 mm Sopralzo: 120 mm S-TC: 700 - 1.500 T S-TC: 180 Lunghezza max.: 3460 mm Profondità di posa: 870 - 1250 mm Tipo di regolazione in altezza: rialzo telescopico, inclinabile di 5 gradi Lunghezza d’ingombro: 3110 mm Larghezza d’ingombro: 1760 mm Lunghezza imballaggio: 3060 mm Larghezza imballaggio: 1760 mm Altezza imballaggio: 2300 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 1600 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1630 mm Larghezza nominale (DA) della uscita: 200 mm Larghezza nominale (DN) dell’uscita: 200 mm Larghezza nominale (DA) dell’entrata: 200 mm Larghezza nominale (DN) dell’entrata: 200 mm Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Larghezza della copertura: 680 mm Altezza della copertura: 50 mm Lunghezza della copertura: 680 mm Blocco: sbloccato Classe di carico: D 400 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Volume complessivo: 5800 l Contenuto del sedimentatore: 5000 l Quantità di liquidi leggeri accumulabile: 470 l Comando Centralina: no
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
 | Pozzetto di prelievo LW 1000, DN 200, classe B | 9151020B | Mostra |
 | Prolunga Sistema 400, H: 600 mm, accorciabile | 915402 | Mostra |
 | Pozzetto di prelievo Tipo Monaco, DN 200, classe B | 915763/120B-1000 | Mostra |
 | Pozzetto di prelievo DN 200, con Staufix, classe B | 915763/120B-SWA | Mostra |
 | Pozzetto di prelievo DN 200, classe A | 915883A | Mostra |
 | Pozzetto di prelievo DN 200, classe B | 915883B | Mostra |
 | Quadro elettrico per il montaggio non incassato | 917413 | Mostra |
 | Quadro elettrico per il montaggio incassato | 917414 | Mostra |
 | Prolunga d: 600 mm, Soprelevazione 500 mm | 917460 | Mostra |
 | Dispositivo di aspiraz. dell’olio DN 200 | 917808 | Mostra |
 | Disp. di aspirazione dei fanghi DN 200 | 917809 | Mostra |
 | Misuratore di spessore SonicControl, tipo OA | 917826 | Mostra |
 | Misuratore di spessore SonicControl, tipo O | 917828 | Mostra |
 | Strumento di misura SonicControl, Tipo A | 917830 | Mostra |
 | Kit prolunga per cavi 10m, per SonicControl LFA | 917861 | Mostra |
| Kit prolunga per cavi 20m, per SonicControl LFA | 917862 | Mostra |
| Kit prolunga per cavi 30m, per SonicControl LFA | 917863 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra |
 | Chiave di estrazione per le piastre di copertura | 680278 | Mostra |
 | Interruttore a galleggiante con densità 0,97 g/cm3 | 680299 | Mostra |
 | Interruttore a galleggiante con densità 0,92 g/cm3 | 680300 | Mostra |
 | Interruttore a galleggiante con densità 0,87 g/cm3 | 680301 | Mostra |
 | Piastra di copertura Classe D, ghisa grigia, non bloccata | 680322 | Mostra |
 | Guarnizione d: 630 mm, da 01/2015 | 860104 | Mostra |
 | Attrezzo di sollevamento Golia per coperture di pozzetti | 917112 | Mostra |
| Manuali | |
|---|---|
| Approvazione | |
| Dichiarazione di prestazione |
- Materiale (material):
PE
- (uebereinstimmungsnachweis):
Z-83.8-55
- Situazione di installazione (einbausituation):
installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 10
- Classe di carico (belastungsklasse): D 400 (EN 124)
- Profondità di posa (einbautiefe): 870 mm
