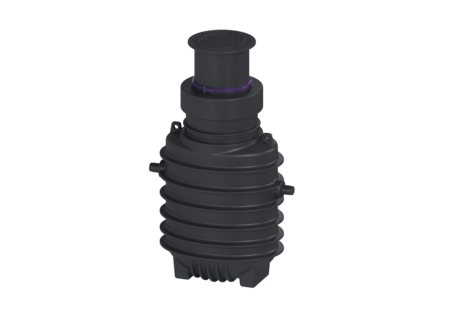

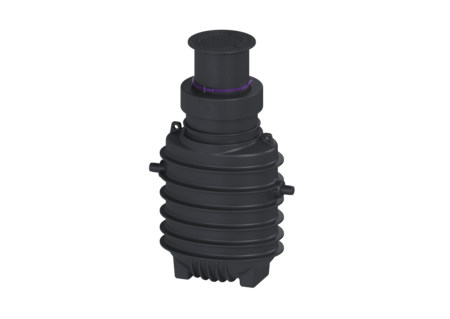

Separato. grassi EasyClean ground
NS 4, Standard, 1190-1740 mm, Classe D
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE.
- Rialzo telescopico con piastra di copertura tenuta antiodore in diverse classi di carico
- Resistente all’acqua freatica
- Funzionamento a bassa manutenzione
Cod. Art. | 95040-170D |
---|---|
GTIN (EAN) | 4026092100578 |
Gruppo di prezzo | 60 |
Separato. grassi EasyClean ground NS 4, Standard, 1190-1740 mm, Classe D
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Profondità di installazione al suolo senza gelo 1700 mm Variante di smaltimento: Standard Tipo di protezione del motore: no Cestello di raccolta fanghi: no Dimensioni nominali (NS): 4 SonicControl: no Dispositivo di riempimento a norma DIN 1988: no Tipo di smaltimento: manuale con tubo flessibile di aspirazione Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825DIN 4040-100 Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 255 kg Peso lordo: 255 kg Profondità di posa: 1190 - 1740 mm Tipo di regolazione in altezza: rialzo telescopico, inclinabile di 5 gradi Larghezza: 1090 mm Altezza: 1820 mm Lunghezza: 1700 mm Larghezza imballaggio: 2200 mm Altezza imballaggio: 1970 mm Lunghezza imballaggio: 1300 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 1105 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1175 mm Larghezza nominale (DA) della uscita: 110 mm Larghezza nominale (DN) dell’uscita: 100 Larghezza nominale (DN) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Coperchio di chiusura: Lock & Lift Classe di carico: D 400 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 515 l Spessore massimo dello strato di grasso: 165 l Volume complessivo: 915 l Tubo flessibile: 400 l Quantità di liquidi leggeri accumulabile: 160 l Comando Frequenza di accensione ammessa max.: no
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Pozzetto prelievo Ø1000 DN 100 cl. D | 9151010D | Mostra | |
Prolunga per pozzetto 600mm | 915402 | Mostra | |
Pozzetto di prelievo ID1000 | 915761/120D-1000 | Mostra | |
Pozzetto di prelievo ID1000 | 915761/120D-SWA | Mostra | |
Pozzetto prelievo Ø400 DN100/150 cl. D | 915880D | Mostra | |
Pozzetto prelievo Ø450 DN100/150 cl. A | 915881D | Mostra | |
Diario d’esercizio per separatori di grassi | 917409 | Mostra | |
Quadro elettrico per il montaggio non incassato | 917413 | Mostra | |
Quadro elettrico per il montaggio incassato | 917414 | Mostra | |
Sovraprezzo smaltimento diretto destra | 917419.00 | Mostra | |
Sovraprezzo smaltimento diretto sinistra | 917419.50 | Mostra | |
Sovraprezzo smaltimento diretto destra | 917420.00 | Mostra | |
Set di collegamento e connessione | 917421 | Mostra | |
Sistema di pozzetto ID 400 | 917422D | Mostra | |
Apparecchio di misura "SonicControl" | 917821 | Mostra | |
Passante cavi SonicControl,separa.grassi | 917823 | Mostra | |
Kit prolunga SonicControl 10 metri | 917871 | Mostra | |
Kit prolunga SonicControl 20 metri | 917872 | Mostra | |
Kit prolunga SonicControl 30 metri | 917873 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra | |
Chiave di estrazione per le piastre di copertura | 680278 | Mostra | |
Guarnizione per la piastra di copertura serrata | 680323 | Mostra | |
Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra | |
Piastra di copertura LW 600 Lock&Lift, classe D, imp. di separazione | 681104 | Mostra | |
Guarnizione labbro per serbatoio D 630 | 860104 | Mostra | |
Attrezzo per aprire le piastre in ghisa | 917112 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Materiale (material): PE
- Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 4
- Classe di carico (belastungsklasse): D 400 (EN 124)
- Profondità di posa (einbautiefe): 1.190 mm
