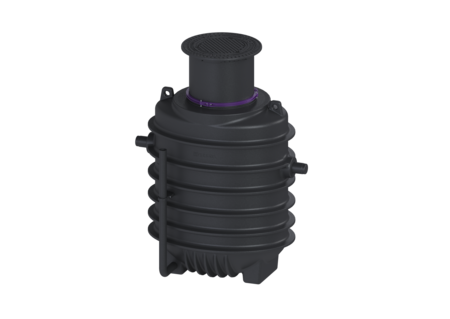

Separato. grassi EasyClean ground
NS 4, Direct, 900-1190 mm, D, a destra
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE.
- Smaltimento pulito e a basso odore
- Punto di smaltimento definito
- Svuotamento completo del separatore
| Cod. Art. | 95040-120D-DR |
|---|---|
| GTIN (EAN) | 4026092100738 |
| Gruppo di prezzo | 60 |
Separato. grassi EasyClean ground NS 4, Direct, 900-1190 mm, D, a destra
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Installazione interrata, profondità antigelo 1200 mm Direzione di flusso: a destra Variante di smaltimento: Direct Dimensioni nominali (NS): 4 Impianto di smaltimento: Tubo per lo smaltimento Tipo di smaltimento: manuale Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825DIN 4040-100 Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 235 kg Peso lordo: 235 kg Diametro: 648 mm Profondità di posa: 900 - 1190 mm Larghezza: 1090 mm Altezza: 1820 mm Lunghezza: 1700 mm Larghezza imballaggio: 2200 mm Altezza imballaggio: 1970 mm Lunghezza imballaggio: 1300 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 1105 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1175 mm Larghezza nominale (DN) dell’uscita: 100 Larghezza nominale (DN) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Coperchio di chiusura: Lock & Lift Classe di carico: D 400 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 515 l Spessore massimo dello strato di grasso: 165 l Volume complessivo: 915 l Tubo flessibile: 400 l Quantità di liquidi leggeri accumulabile: 160 l
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto prelievo Ø1000 DN 100 cl. D | 9151010D | Mostra |
 | Prolunga per pozzetto 600mm | 915402 | Mostra |
 | Pozzetto di prelievo ID1000 | 915761/120D-1000 | Mostra |
| Pozzetto di prelievo ID1000 | 915761/120D-SWA | Mostra | |
 | Pozzetto prelievo Ø400 DN100/150 cl. D | 915880D | Mostra |
 | Pozzetto prelievo Ø450 DN100/150 cl. A | 915881D | Mostra |
| Diario d’esercizio per separatori di grassi | 917409 | Mostra | |
| Quadro elettrico per il montaggio non incassato | 917413 | Mostra | |
| Quadro elettrico per il montaggio incassato | 917414 | Mostra | |
| Set di collegamento e connessione | 917421 | Mostra | |
 | Sistema di pozzetto ID 400 | 917422D | Mostra |
 | Apparecchio di misura "SonicControl" | 917821 | Mostra |
 | Passante cavi SonicControl,separa.grassi | 917823 | Mostra |
| Kit prolunga SonicControl 10 metri | 917871 | Mostra | |
| Kit prolunga SonicControl 20 metri | 917872 | Mostra | |
| Kit prolunga SonicControl 30 metri | 917873 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra |
 | Chiave di estrazione per le piastre di copertura | 680278 | Mostra |
 | Guarnizione per la piastra di copertura serrata | 680323 | Mostra |
 | Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra |
 | Piastra di copertura LW 600 Lock&Lift, classe D, imp. di separazione | 681104 | Mostra |
 | Guarnizione labbro per serbatoio D 630 | 860104 | Mostra |
 | Attrezzo per aprire le piastre in ghisa | 917112 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Materiale (material):
PE
- Impianto di smaltimento (entsorgungseinrichtung):
Tubo per lo smaltimento
- Situazione di installazione (einbausituation):
all’esterno degli edifici – installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 4
- Classe di carico (belastungsklasse): D 400 (EN 124)
- Profondità di posa (einbautiefe): 900 mm
