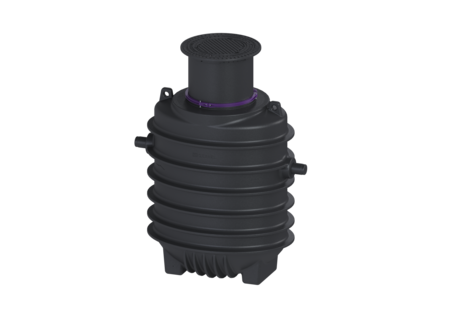

Separato. grassi EasyClean ground
NS 3, Direct, 900-1190 mm, D, sinistra
KESSEL Separato. grassi EasyClean ground, smaltimento Direct, dimensioni nominali 3,00, classe di carico D 400, installazione interrata, profondità di installazione 900 - 1190 mm, tipo di smaltimento manuale, direzione di flusso a sinistra
- Smaltimento pulito e a basso odore
- Punto di smaltimento definito
- Svuotamento completo del separatore
Cod. Art. | 95030-120D-DL |
---|---|
GTIN (EAN) | 4026092101049 |
Gruppo di prezzo | 60 |
Separato. grassi EasyClean ground NS 3, Direct, 900-1190 mm, D, sinistra
L’impianto di separazione per acque di scarico contenenti grassi è adatto per l’installazione interrata e non necessita di componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e di una base arrotondata per uno smaltimento rapido e pulito. L’accesso per la pulizia e la manutenzione è possibile attraverso un coperchio di ispezione. Per lo smaltimento manuale è disponibile un bocchettone di smaltimento diretto. Per la classe di carico D deve essere installata in loco una piastra di distribuzione del carico. I piani di rinforzo sono parte integrante delle istruzioni per l’installazione e l’uso e sono disponibili presso KESSEL. Il serbatoio è resistente all’acqua freatica fino alla sommità del terreno (ST). Garanzia di 20 anni sul materiale PE. Variante Indicazione sulla profondità di posa: Installazione interrata, profondità antigelo 1200 mm Direzione di flusso: a sinistra Variante di smaltimento: Direct Dimensioni nominali (NS): 3,00 Impianto di smaltimento: Tubo per lo smaltimento Tipo di smaltimento: manuale Portata (DIN 19901): E4 Caratteristiche generali Materiale: PE Norma: EN 1825, DIN 4040-100 Situazione di installazione: installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 235 kg Peso lordo: 235 kg Diametro: 648 mm Profondità di posa: 900 - 1190 mm Lunghezza: 1700 mm Larghezza: 1090 mm Altezza: 1820 mm Lunghezza imballaggio: 1300 mm Larghezza imballaggio: 2200 mm Altezza imballaggio: 1970 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 1105 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1175 mm Larghezza nominale (DN) dell’uscita: 100 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Blocco: Lock & Lift Classe di carico: D 400 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Contenuto del separatore: 615 l Spessore massimo dello strato di grasso: 125 mm Volume complessivo: 915 l Contenuto del sedimentatore: 300 l Quantità di grassi accumulabile: 120 l
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Pozzetto di prelievo LW 1000, DN 100, classe D | 9151010D | Mostra | |
Prolunga Sistema 400, H: 600 mm, accorciabile | 915402 | Mostra | |
Pozzetto di prelievo Tipo Monaco, DN 100, classe D | 915761/120D-1000 | Mostra | |
Pozzetto di prelievo DN 100, con Staufix, classe D | 915761/120D-SWA | Mostra | |
Pozzetto di prelievo LW 400, DN 100/150, classe D | 915880D | Mostra | |
Pozzetto di prelievo d: 450 mm, DN 100, classe D | 915881D | Mostra | |
Diario d’esercizio per separatori di grassi | 917409 | Mostra | |
Quadro elettrico per il montaggio non incassato | 917413 | Mostra | |
Quadro elettrico per il montaggio incassato | 917414 | Mostra | |
Kit di collegamento per gli impianti di separazi. interrati | 917421 | Mostra | |
Pozzetto di smaltimento LW 400, separatori interrati, D | 917422D | Mostra | |
Misuratore di spessore SonicControl, per separatori di grassi | 917821 | Mostra | |
Passante per i cavi SonicControl Kit separatore di grassi interrato | 917823 | Mostra | |
Kit prolunga per cavi 10m, per SonicControl separat. di grassi | 917871 | Mostra | |
Kit prolunga per cavi 20m, per SonicControl separat. di grassi | 917872 | Mostra | |
Kit prolunga per cavi 30m, per SonicControl separat. di grassi | 917873 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Anello di fissaggio per rialzi d: 600 mm | 680276 | Mostra | |
Chiave di estrazione per le piastre di copertura | 680278 | Mostra | |
Guarnizione per la piastra di copertura serrata | 680323 | Mostra | |
Rialzo d: 630 mm, a tenuta stagna | 680324 | Mostra | |
Piastra di copertura LW 600 Lock&Lift, classe D, imp. di separazione | 681104 | Mostra | |
Guarnizione d: 630 mm, da 01/2015 | 860104 | Mostra | |
Attrezzo per aprire le piastre in ghisa | 917112 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Materiale (material): PE
- Impianto di smaltimento (entsorgungseinrichtung): Tubo per lo smaltimento
- Situazione di installazione (einbausituation): installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 3
- Classe di carico (belastungsklasse): D 400 (EN 124)
- Profondità di posa (einbautiefe): 900 mm
