K. installazione pompa Retrofit S
Duo, GTF 500-S1, 230V

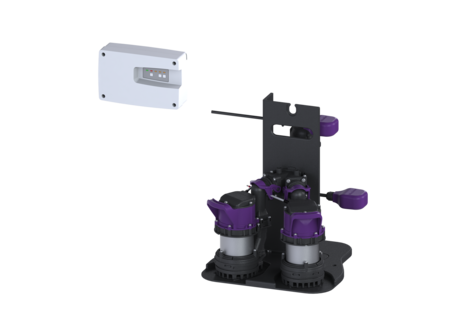

KESSEL K. installazione pompa Retrofit S Duo, acque di scarico senza sostanze fecali, installazione nel serbatoio di raccolta in loco, con 2 pompe GTF 500 sommersa, dispositivo di allarme con Interruttore a galleggiante, Blocco antiriflusso integrato
- Installazione rapida grazie ai componenti preassemblati
- Installazione flessibile e salvaspazio
- Adatto a tutti i tubi di mandata più diffusi
| Cod. Art. | 8744050 |
|---|---|
| GTIN (EAN) | 4026092109496 |
| Gruppo di prezzo | 60 |
K. installazione pompa Retrofit S Duo, GTF 500-S1, 230V
Variante Tipo d’impianto: Impianto doppio Installazione: Installazione con pompe sommerse Comando della pompa: Centralina Blocco antiriflusso: integrato Caratteristiche generali Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel serbatoio di raccolta in loco Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Tipo di impianto: Duo Dimensioni Peso netto: 17,5 kg Peso lordo: 21,29 kg Lunghezza: 403 mm Larghezza: 380 mm Altezza: 448 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Diametro minimo pozzetto in loco: 800 mm Altezza minima vano della pompa: 450 mm Serbatoio/corpo base Uscita in pressione (DN): 40 Uscita in pressione (DA): 50 mm Trasportatore Pompa: GTF 500 Numero di pompe: 2 Peso, pompa: 6 kg Tipo di collegamento: Schuko a 2 poli Tensione di funzionamento: 230 V Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,91 Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Prevalenza max.: 8 m Numero di giri: 2700 U/min Potenza P1: 0,6 kW Potenza P2: 0,36 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Protezione necessaria (pompa): C 16 A Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 2,5 A Comando Centralina: Connect Duo Tensione di funzionamento: 230 V Tipo di protezione della centralina: IP 54 Sistema di auto-diagnostica (SDS): sì Batteria tampone: sì Contatto a potenziale zero: opzionale Dispositivo di allarme: Interruttore a galleggiante Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Funzionamento della centralina: Con messaggio di allarme Tipo di collegamento: Schuko a 2 poli Lunghezza del cavo di alimentazione alla centralina: 1,4 m Interruttore salvamotore: sì Versione di dispositivo di avviso: segnale acustico e ottico
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
![]() | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
![]() | Guarnizione per l’uscita in pressione | 680067 | Mostra |
![]() | Collegamento della pompa con guarnizione e clapet | 680475 | Mostra |
![]() | Dado per raccordo R1,5" p. collegamento della pompa | 680576 | Mostra |
![]() | Galleggiante ON/OFF 10 m con protezione antipiega e dado | 680578 | Mostra |
![]() | Galleggiante ALLARME 10 m con protezione antipiega e dado | 680579 | Mostra |
![]() | Uscita in pressione 90° con attacco rapido DN40 | 680580 | Mostra |
![]() | Pompa di ricambio GTF 500-S1 Tronic, cavo di 10 m, 230V | 680587 | Mostra |
![]() | Girante libera per GTF 500 | 680767 | Mostra |
| Retrofit S Set di viti completo di rondelle e dadi | 681048 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Dispositivo di allarme (alarmgeber): Interruttore a galleggiante
- Pompa (pumpe): GTF 500
- Tipo di girante (laufrad_typ): Girante libera
- Centralina (schaltgeraet): Connect Duo
