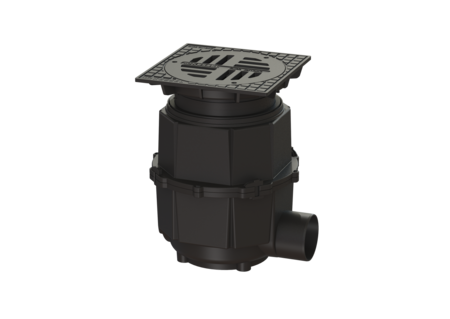

Scarico per cortile

Sistema 400, DN 150, D, 580-710 mm

Lo scarico per cortile in materiale plastico è utilizzato per il drenaggio a punto ed è dotato di una guarnizione a labbro e di una copertura protettiva per cantiere.

Cod. Art. 851151D
GTIN (EAN) 4026092004395
Gruppo di prezzo 10

    Scarico per cortile Sistema 400, DN 150, D, 580-710 mm
    Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza. Variante Sistema: 400 Riscaldamento: senza Contenuto del sedimentatore: sì Guarnizione termosaldata sul rialzo: Bordo di connessione Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 Caratteristiche generali Colore: nero Norma: EN 752 Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Dimensioni Possibilità di regolazione in altezza: 55 - 180 mm Peso netto: 25,5 kg Peso lordo: 25,5 kg Resistenza all’acqua freatica dal fondo serbatoio: 500 mm Dimensione di installazione – larghezza: 535 mm Dimensione di installazione – lunghezza: 585 mm Profondità di innesto min.: 55 mm Installazione verticale: 55 - 185 Profondità di posa: 580 - 710 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 500 mm Altezza: 580 mm Lunghezza: 563 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 610 mm Lunghezza imballaggio: 700 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Materiale plastico Sistema: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Ghisa grigia Larghezza della copertura: 450 mm Lunghezza della copertura: 450 mm Classe di carico: D 400 (EN 124) Lunghezza del telaio: 450 mm Materiale della cornice: 450 mm Forma rialzo: angolare Contenuto del sedimentatore: sì Chiusura antiodore: incluso
      Designazione Cod. Art.
      Designazione Cod. Art.
      Designazione Cod. Art.
    Sega a tazza per DN 100/125/150 500100 Mostra
    Sega a tazza per DN 50/70/100 500101 Mostra
    Flanga comprensiva inox sistema 400 83021 Mostra
    Materiale impermeabilizzante per Sistema 400, Calcestruzzo imp. 83022 Mostra
    Prolunga Sistema 400, Materiale plastico 850101 Mostra
    Pozzetto di transazione d: 450 mm, con guarnizione 850102 Mostra
    Pozzetto di transazione d: 358 mm, con guarnizione 850103 Mostra
    Guarnizione per passaggio di tubi 50 mm 850114 Mostra
    Guarnizione per passaggio di tubi 75 mm 850116 Mostra
    Guarnizione per passaggio di tubi 110 mm 850117 Mostra
    Guarnizione per passaggio di tubi 125 mm 850118 Mostra
    Guarnizione per passaggio di tubi 160 mm 850119 Mostra
      Designazione Cod. Art.
    Guarnizione per condotto del tubo d: 230 mm 27140 Mostra
    Griglia a feritoie tonda, d: 395 mm, Ghisa grigia 850137 Mostra
    • Larghezza nominale (DN) (nennweite): 150
    • Materiale corpo base (material_grundkoerper): Materiale plastico
    • Sistema (stutzen_ausfuehrung): laterale
    • Materiale della copertura (abdeckung_material): Ghisa grigia
    • Classe di carico (belastungsklasse): D 400 (EN 124)
    • Profondità di posa (einbautiefe): 580  mm
    • Chiusura antiodore (geruchsverschluss): incluso
    • (form_Aufsatzstueck):
    • Contenuto del sedimentatore (schlammeimer): sì
