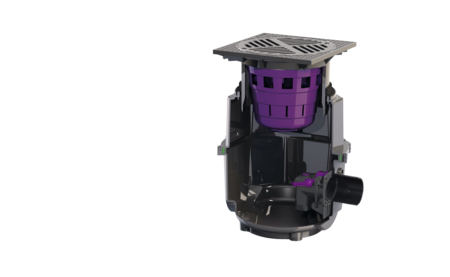

Scarico per cortile
Sistema 400, DN 100, A, Curva ad immersione
Scheda prodotto in PDF
Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza.
- Sono disponibili diverse classi di carico
- Sistema completo regolabile in altezza
- Semplice installazione interrata
| Cod. Art. | 851102A-HANN |
|---|---|
| GTIN (EAN) | 4026092090800 |
| Gruppo di prezzo | 10 |
Scarico per cortile Sistema 400, DN 100, A, Curva ad immersione
Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza. Versione: Sistema: 400 Chiusura antiodore: incluso Caratteristiche generali: Larghezza nominale (DN): 100 Colore: nero Norma: EN 752 Dimensioni: Dimensione di installazione – lunghezza: 585 mm Dimensione di installazione – larghezza: 535 mm Contenitore: Numero di uscite: 1 ST Profondità di posa: 515 - 720 mm Corpo base: Materiale corpo base: Materiale plastico Tipo di bocchettone: laterale Tipo di regolazione in altezza: rialzo telescopico Caratteristiche di copertura: Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Materiale plastico Colore della copertura: nero Classe di carico: A 15 (EN 124) Lunghezza: 400 mm Larghezza: 400 mm Superficie: eroso Cestello di raccolta fanghi: sì Griglia: Lunghezza del telaio: 400 mm Larghezza del telaio: 400 mm Forma rialzo: angolare
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
|
Flangia di tenuta a pressione per il rialzo LW 400 nel calcestruzzo imp. | 83021 | |
|
Prolunga Sistema 400, Materiale plastico | 850101 | |
|
Pozzetto di transazione d: 450 mm, con guarnizione | 850102 | |
|
Pozzetto di transazione d: 358 mm, con guarnizione | 850103 | |
|
Rialzo regolabile in altezza, Classe di carico A/B | 850120 | |
|
Rialzo regolabile in altezza, Classe di carico D | 850121 |
| Designazione | Cod. Art. | ||
|---|---|---|---|
|
Griglia a feritoie tonda, d: 362 mm, Materiale plastico | 850134 |
| Manuali | |
|---|---|
| Disegno CAD |
- Larghezza nominale (DN) (ATTR-118):
100
- Articolo completo (ATTR-254): sì
- Collegamento elettrico presente (ATTR-256): no
- Collegamento SGE, AE (ATTR-257): no
- Forma rialzo (ATTR-259): angolare
- Variante del drenaggio (ATTR-260): Scarico puntuale
- Forma griglia/canaletta (ATTR-261): tonda
- Tipo di drenaggio (ATTR-263): Gravità
- Paese di provenienza (ATTR-322): DE
- Lunghezza del telaio (ATTR-111B): 400 MMT
- Larghezza del telaio (ATTR-111C): 400 MMT
- Chiusura antiodore (ATTR-115): incluso
- Cestello di raccolta fanghi (ATTR-A2K): sì
- Sistema (ATTR-244): 400
- Tipo di bocchettone (ATTR-233):
laterale
- Tipo di copertura (ATTR-A21): Griglia a feritoia tonda
- Colore della copertura (ATTR-A2A): nero
- Classe di carico (ATTR-A2B): A 15 (EN 124)
- Materiale della copertura (ATTR-A2E):
Materiale plastico
- Superficie (ATTR-A2F): eroso
- Lunghezza (ATTR-A2M): 400 MMT
- Larghezza (ATTR-A2N): 400 MMT
- Dimensione di installazione – lunghezza (ATTR-160): 585 MMT
- Dimensione di installazione – larghezza (ATTR-161): 535 MMT
- Volume (ATTR-320): 0 MTQ
- Numero di colli (ATTR-321): 1
- Numero di uscite (ATTR-B15B): 1 PCE
- Materiale corpo base (ATTR-232):
Materiale plastico
- Peso netto (ATTR-A3A): 47 KGM
- Peso lordo (ATTR-A3B): 47 KGM
- Profondità di posa (ATTR-B2_VB): 515 MMT
- Quantità di acque di scarico (ATTR-310):
Elevata
- Norma (ATTR-9): EN 752
- Tipo di regolazione in altezza (ATTR-177): rialzo telescopico
- Colore (ATTR-102): nero
- Fabbricazione (M-ATTR-001): KESSEL
- Gruppo di prodotti (M-ATTR-002): Scarichi
- Tipo di prodotto (M-ATTR-003): Scarico per cortile
- Famiglia di prodotti (M-ATTR-004): Scarichi per cortile
