Scarico per cortile

Sistema 400, DN 100, B, 580 - 710 mm

KESSEL Scarico per cortile, larghezza nominale (DN) 100, profondità di installazione 580 - 710 mm, classe di carico B 125, chiusura antiodore incluso, Copertura Ghisa grigia, larghezza copertura 400 mm, lunghezza copertura 400 mm, drenaggio attraverso Scarico puntuale, bocchettone laterale, corpo base Materiale plastico

  • Sono disponibili diverse classi di carico
  • Sistema completo regolabile in altezza
  • Semplice installazione interrata
Cod. Art. 851101B
GTIN (EAN) 4026092004296
Gruppo di prezzo 10

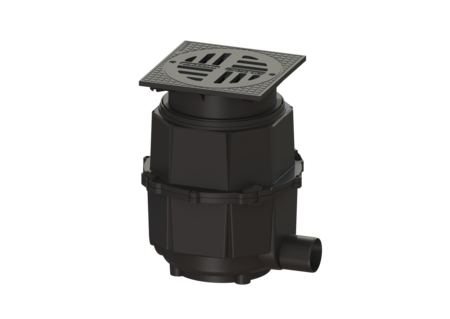

    Scarico per cortile Sistema 400, DN 100, B, 580 - 710 mm
    Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza. Variante Sistema: 400 Riscaldamento: senza Contenuto del sedimentatore: sì Guarnizione termosaldata sul rialzo: Bordo di connessione Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 Caratteristiche generali Colore: nero Norma: EN 752 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Dimensioni Possibilità di regolazione in altezza: 55 - 180 mm Peso netto: 23 kg Peso lordo: 23 kg Resistenza all’acqua freatica dal fondo serbatoio: 500 mm Dimensione di installazione – larghezza: 535 mm Dimensione di installazione – lunghezza: 585 mm Profondità di innesto min.: 55 mm Gamma di regolazione: 55 - 185 Profondità di posa: 580 - 710 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 563 mm Larghezza: 500 mm Altezza: 580 mm Lunghezza imballaggio: 800 mm Larghezza imballaggio: 700 mm Altezza imballaggio: 700 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Materiale plastico Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Ghisa grigia Larghezza della copertura: 400 mm Lunghezza della copertura: 400 mm Classe di carico: B 125 (EN 124) Larghezza del telaio: 400 mm Lunghezza del telaio: 400 mm Forma rialzo: angolare Contenuto del sedimentatore: sì Chiusura antiodore: incluso
      Designazione Cod. Art.
      Designazione Cod. Art.
      Designazione Cod. Art.
    Sega a tazza per DN 100/125/150 500100 Mostra
    Sega a tazza per DN 50/70/100 500101 Mostra
    Flangia tenuta pressione p. il rialzo LW400 nel calcestruzzo imp. 83021 Mostra
    Materiale impermeabilizzante per Sistema 400, Calcestruzzo imp. 83022 Mostra
    Prolunga Sistema 400, Materiale plastico 850101 Mostra
    Pozzetto di transazione d: 450 mm, con guarnizione 850102 Mostra
    Pozzetto di transazione d: 358 mm, con guarnizione 850103 Mostra
    Guarnizione per condotto del tubo per tubo passante, DN 50 850114 Mostra
    Guarnizione per tubo passante, DN 70 850116 Mostra
    Guarnizione per tubo passante, DN 100 850117 Mostra
    Guarnizione per tubo passante, DN 125 850118 Mostra
    Guarnizione per tubo passante, DN 150 850119 Mostra
    Piastra di copertura Ghisa grigia, Classe di carico B 850131 Mostra
    Dispositivo di estrazione per la chiusura antiodore Sistema 400 850143 Mostra
      Designazione Cod. Art.
    Cestello raccolta fanghi Sistema 400, Materiale plastico 850115 Mostra
    Griglia a feritoie tonda, d: 362 mm, Ghisa grigia 850135 Mostra
    Chiusura antiodore per scarichi per cortile, DN 100 850141 Mostra
    • Larghezza nominale (DN) (nennweite): 100
    • Materiale corpo base (material_grundkoerper): Materiale plastico
    • Tipo di bocchettone (stutzen_ausfuehrung): laterale
    • Materiale della copertura (abdeckung_material): Ghisa grigia
    • Classe di carico (belastungsklasse): B 125 (EN 124)
    • Profondità di posa (einbautiefe): 580  mm
    • Chiusura antiodore (geruchsverschluss): incluso
    • (form_Aufsatzstueck):
    • Contenuto del sedimentatore (schlammeimer): sì
