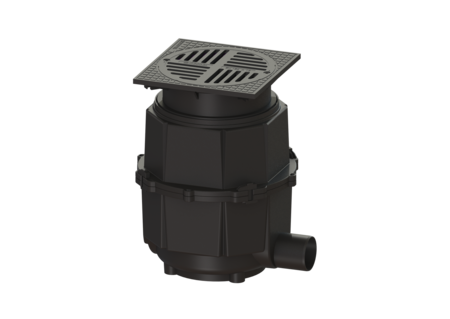

Scarico per cortile
Sistema 400, DN 100, A, 580 - 710 mm
Scheda prodotto in PDF
Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza.
- Sono disponibili diverse classi di carico
- Sistema completo regolabile in altezza
- Semplice installazione interrata
| Cod. Art. | 851101A |
|---|---|
| GTIN (EAN) | 4026092004289 |
| Gruppo di prezzo | 10 |
Scarico per cortile Sistema 400, DN 100, A, 580 - 710 mm
Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza. Versione: Sistema: 400 Chiusura antiodore: incluso Riscaldamento: senza Guarnizione termosaldata sul rialzo: Bordo di connessione Caratteristiche generali: Larghezza nominale (DN): 100 Diametro esterno (DA): 110 Colore: nero Norma: EN 752 Dimensioni: Lunghezza: 563 mm Larghezza: 500 mm Altezza: 580 mm Dimensione di installazione – lunghezza: 585 mm Dimensione di installazione – larghezza: 535 mm Profondità di innesto min.: 55 mm Contenitore: Profondità di posa: 580 - 710 mm Resistenza all’acqua freatica dal fondo serbatoio: 500 mm Corpo base: Materiale corpo base: Materiale plastico Tipo di bocchettone: laterale Tipo di regolazione in altezza: rialzo telescopico Possibilità di regolazione in altezza: 55 - 180 mm Gamma di regolazione: 55 - 185 mm Caratteristiche di copertura: Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Materiale plastico Classe di carico: A 15 (EN 124) Lunghezza: 400 mm Larghezza: 400 mm Cestello di raccolta fanghi: sì Griglia: Lunghezza del telaio: 400 mm Larghezza del telaio: 400 mm Forma rialzo: angolare Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 l/s
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
|
Griglia a feritoie tonda, d: 362 mm, Materiale plastico | 850134 |
- Larghezza nominale (DN) (ATTR-118):
100
- Diametro esterno (DA) (ATTR-147): 110
- Guarnizione termosaldata sul rialzo (ATTR-251): Bordo di connessione
- - (ATTR-340):
- Paese di provenienza (ATTR-322): DE
- - (ATTR-370):
- Possibilità di regolazione in altezza (ATTR-226_VB): 55 MMT
- Lunghezza del telaio (ATTR-111B): 400 MMT
- Larghezza del telaio (ATTR-111C): 400 MMT
- Capacità di scarico (l/s) con 20 mm di accumulo di acqua (ATTR-157): 4,5 LTS
- Profondità di posa (ATTR-B2_VB): 580 MMT
- Gamma di regolazione (ATTR-108_VB): 55 - 185 MMT
- Lunghezza (ATTR-A6A): 563 MMT
- Larghezza (ATTR-A6B): 500 MMT
- Altezza (ATTR-A6C): 580 MMT
- Dimensione di installazione – lunghezza (ATTR-160): 585 MMT
- Dimensione di installazione – larghezza (ATTR-161): 535 MMT
- Volume (ATTR-320): 0,4 MTQ
- Lunghezza imballaggio (ATTR-325): 800 MMT
- Larghezza imballaggio (ATTR-326): 700 MMT
- Altezza imballaggio (ATTR-327): 700 MMT
- Misure (ATTR-323): 800X700X700MM
- Numero di colli (ATTR-321): 1
- Profondità di innesto min. (ATTR-328): 55 MMT
- Tipo di copertura (ATTR-A21): Griglia a feritoia tonda
- Classe di carico (ATTR-A2B): A 15 (EN 124)
- Materiale della copertura (ATTR-A2E):
Materiale plastico
- Cestello di raccolta fanghi (ATTR-A2K): sì
- Lunghezza (ATTR-A2M): 400 MMT
- Larghezza (ATTR-A2N): 400 MMT
- Chiusura antiodore (ATTR-115): incluso
- Riscaldamento (ATTR-224): senza
- Sistema (ATTR-244): 400
- Tipo di bocchettone (ATTR-233):
laterale
- Materiale corpo base (ATTR-232):
Materiale plastico
- Peso netto (ATTR-A3A): 13 KGM
- Peso lordo (ATTR-A3B): 18 KGM
- Resistenza all’acqua freatica dal fondo serbatoio (ATTR-B12): 500 MMT
- Quantità di acque di scarico (ATTR-310):
Elevata
- Norma (ATTR-9): EN 752
- Tipo di regolazione in altezza (ATTR-177): rialzo telescopico
- Articolo completo (ATTR-254): sì
- Collegamento elettrico presente (ATTR-256): no
- Collegamento SGE, AE (ATTR-257): no
- Forma rialzo (ATTR-259): angolare
- Variante del drenaggio (ATTR-260): Scarico puntuale
- Forma griglia/canaletta (ATTR-261): tonda
- Tipo di drenaggio (ATTR-263): Gravità
- Colore (ATTR-102): nero
- Fabbricazione (M-ATTR-001): KESSEL
- Gruppo di prodotti (M-ATTR-002): Scarichi
- Tipo di prodotto (M-ATTR-003): Scarico per cortile
- Famiglia di prodotti (M-ATTR-004): Scarichi per cortile
