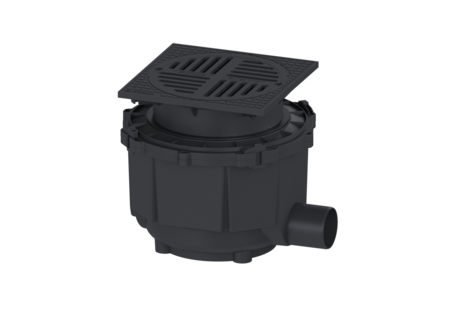

Scarico per cortile
Sistema 400, DN 100, A, 380 - 510 mm
Lo scarico per cortile in materiale plastico è utilizzato per il drenaggio a punto ed è dotato di una guarnizione a labbro e di una copertura protettiva per cantiere.
| Cod. Art. | 851100A |
|---|---|
| GTIN (EAN) | 4026092004258 |
| Gruppo di prezzo | 10 |
Scarico per cortile Sistema 400, DN 100, A, 380 - 510 mm
Lo scarico per cortile in materiale plastico è destinato al drenaggio a punto ed è resistente alle acque di scarico aggressive. È dotato di un cestello raccolta fanghi e di guarnizioni resistenti ai carburanti. Il rialzo in materiale plastico consente la compensazione continua del livello e dell’altezza. Variante Sistema: 400 Riscaldamento: senza Contenuto del sedimentatore: sì Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 Caratteristiche generali Colore: nero Norma: EN 752 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Dimensioni Peso netto: 10 kg Peso lordo: 10 kg Resistenza all’acqua freatica dal fondo serbatoio: 500 mm Dimensione di installazione – larghezza: 535 mm Dimensione di installazione – lunghezza: 585 mm Profondità di innesto min.: 55 mm Profondità di posa: 380 - 510 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza imballaggio: 535 mm Altezza imballaggio: 510 mm Lunghezza imballaggio: 585 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Materiale plastico Sistema: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 400 mm Lunghezza della copertura: 400 mm Superficie: eroso Classe di carico: A 15 (EN 124) Lunghezza del telaio: 400 mm Materiale della cornice: 400 mm Forma rialzo: angolare Contenuto del sedimentatore: sì Chiusura antiodore: no
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Sega a tazza per DN 100/125/150 | 500100 | Mostra | |
| Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
 | Flanga comprensiva inox sistema 400 | 83021 | Mostra |
 | Materiale impermeabilizzante per Sistema 400, Calcestruzzo imp. | 83022 | Mostra |
 | Prolunga Sistema 400, Materiale plastico | 850101 | Mostra |
 | Pozzetto di transazione d: 450 mm, con guarnizione | 850102 | Mostra |
 | Pozzetto di transazione d: 358 mm, con guarnizione | 850103 | Mostra |
 | Guarnizione per passaggio di tubi 50 mm | 850114 | Mostra |
 | Guarnizione per passaggio di tubi 75 mm | 850116 | Mostra |
 | Guarnizione per passaggio di tubi 110 mm | 850117 | Mostra |
 | Guarnizione per passaggio di tubi 125 mm | 850118 | Mostra |
 | Guarnizione per passaggio di tubi 160 mm | 850119 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | C. base sc acqua piov/cortile con uscita, DN 100, d: 450 mm | 850009 | Mostra |
| Pozzetto di transazione d: 450 mm, con guarnizione | 850102 | Mostra |
 | Cuneo di collegamento Materiale plastico, 4 pezzi | 850111 | Mostra |
 | Guarnizione per condotto del tubo d: 458 mm | 850113 | Mostra |
 | Cestello raccolta fanghi Sistema 400, Materiale plastico | 850115 | Mostra |
 | Griglia a feritoie tonda, d: 362 mm, Materiale plastico | 850134 | Mostra |
| Disegno CAD | |
|---|---|
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper):
Materiale plastico
- Materiale della copertura (abdeckung_material): Materiale plastico
- Sistema (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): A 15 (EN 124)
- Profondità di posa (einbautiefe): 380 mm
- (form_Aufsatzstueck):
- Contenuto del sedimentatore (schlammeimer): sì
