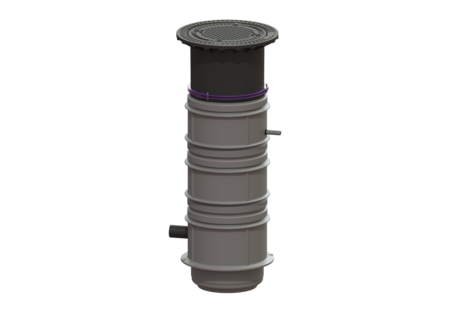

Stazio. pompaggio Aquapump Medium

Mono, GTF 1200, 1800-2250 mm, D

La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati.

  • Massima sicurezza
  • Sistema di pozzetto LW 600 adatto all’installazione interrata
  • Preconfigurato in fabbrica
Cod. Art. 827830D
GTIN (EAN) 4026092045787
Gruppo di prezzo 60

Stazio. pompaggio Aquapump Medium Mono, GTF 1200, 1800-2250 mm, D
La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Variante Tipo d’impianto: Unità singola Guarnizione passante per il tubo vuoto per cavi (DN): 100 Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Larghezza del telaio: Galleggiante Protezione antiriflusso: integrato Uscita in pressione: orizzontale Tappeto fonoassorbente: LW 600 Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Tipo di impianto: Mono Dimensioni Peso netto: 165 kg Peso lordo: 177 kg Resistenza all’acqua freatica dal fondo serbatoio: 2000 mm Profondità di posa: 1800 - 2250 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 806 mm Lunghezza: 806 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 2220 mm Lunghezza imballaggio: 1200 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 1394 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 455 mm Larghezza nominale (DN) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 Tipo di entrata: 1 Diametro interno del serbatoio (DI): 600 mm Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Materiale della copertura : Ghisa grigia con riempimento in calcestruzzo Colore della copertura: nero Larghezza della copertura: 680 mm Altezza della copertura: 50 mm Lunghezza della copertura: 680 mm Coperchio di chiusura: sbloccato Classe di carico: D 400 (EN 124) Trasportatore Comando della pompa: GTF 1200 Numero di pompe: 1 Peso: 10 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 10 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della centralina: IP 68 (3 m) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Comando Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Lunghezza del cavo di alimentazione alla centralina: 1,4 m
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
Chiusura a sgancio rapido per il blocco antiriflusso 680018 Mostra
Piastra di copertura Classe di carico D, ghisa grigia 680059 Mostra
Guarnizione per l’uscita in pressione 680067 Mostra
Anello di fissaggio per rialzi d: 600 mm 680276 Mostra
Supporto pompa per impianti di pompaggio 680362 Mostra
Corpo a spirale per il diametro 30 mm 680363 Mostra
Girante per il diametro 30 mm 680366 Mostra
Colonna montante 1800-2250 mm, da 02/2016 680451 Mostra
Blocco antiriflusso con clapet di non ritorno 680457 Mostra
Collegamento della pompa adatto stazioni pompaggio, da 01/2016 680476 Mostra
Collegamento della pompa Mono, adatto alle stazioni di pompaggio 680479 Mostra
Kit di guarnizioni Clapet di non ritorno, guarnizioni 680490 Mostra
Pompa ricambio Aquadive GTF 1200 con interruttore a galleggiante, 10 m 680594 Mostra
Chiusura a sgancio rapido per l’attacco filettato 680698 Mostra
Morsetto speciale sonda di livello e campana ad immersione 680729 Mostra
Guarnizione per passaggio di tubi 110 mm 850117 Mostra
Guarnizione per rialzo telescopico 860116 Mostra
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
  • Classe di carico (belastungsklasse): D 400 (EN 124)
  • Comando della pompa (pumpe): GTF 1200
  • Profondità di posa (einbautiefe): 1.800  mm
  • Tipo di girante (laufrad_typ): Girante libera
  • (schaltgeraet):
  • Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150
