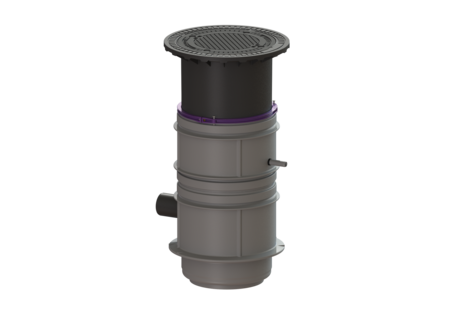

Stazio. pompaggio Aquapump Medium
Mono, STZ 1000, 1300-1750 mm, D
La stazione di pompaggio per acque di scarico contenenti sostanze fecali è adatta all’installazione interrata ed è dotata di un claplet di non ritorno per il tubo di mandata. Il serbatoio in PE-LLD è resistente ai fluidi aggressivi e può essere fornito con coperture di classi di carico A, B o D. La pompa con trituratore garantisce la massima sicurezza di funzionamento. I componenti sono preassemblati per il montaggio finale in loco. Superfici libere per lo sfiato e il tubo per cavi incluse.
- rialzo regolabile in altezza
- Preconfigurato in fabbrica
- Sistema di pozzetto LW 600 adatto all’installazione interrata
Cod. Art. | 827720D |
---|---|
GTIN (EAN) | 4026092052075 |
Gruppo di prezzo | 60 |
Stazio. pompaggio Aquapump Medium Mono, STZ 1000, 1300-1750 mm, D
La stazione di pompaggio per acque di scarico contenenti sostanze fecali è adatta all’installazione interrata ed è dotata di un claplet di non ritorno per il tubo di mandata. Il serbatoio in PE-LLD è resistente ai fluidi aggressivi e può essere fornito con coperture di classi di carico A, B o D. La pompa con trituratore garantisce la massima sicurezza di funzionamento. I componenti sono preassemblati per il montaggio finale in loco. Superfici libere per lo sfiato e il tubo per cavi incluse. Variante Tipo d’impianto: Unità singola Guarnizione passante per il tubo vuoto per cavi (DN): 100 Gradini di salita: no Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Larghezza del telaio: Galleggiante Protezione antiriflusso: integrato Uscita in pressione: orizzontale Tappeto fonoassorbente: LW 600 Caratteristiche generali Norma: EN 12050-1 Tipo di acque di scarico: Acque di scarico con e senza sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Tipo di impianto: Mono Dimensioni Peso netto: 159 kg Peso lordo: 171 kg Resistenza all’acqua freatica dal fondo serbatoio: 2500 mm Diametro: 809 mm Diametro interno (DI): 600 mm Profondità di posa: 1300 - 1750 mm Larghezza: 806 mm Lunghezza: 1000 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 1720 mm Lunghezza imballaggio: 1200 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 894 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 475 mm Larghezza nominale (DN) dell’entrata: 150 Tipo di entrata: 1 Diametro interno del serbatoio (DI): 600 mm Volume di pompaggio: 30 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Materiale della copertura : Ghisa grigia con riempimento in calcestruzzo Classe di carico: D 400 (EN 124) Trasportatore Comando della pompa: STZ 1000 Numero di pompe: 1 Peso: 10 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 5,2 A Lunghezza del cavo di alimentazione della pompa: 10 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Tipo di protezione della centralina: IP 68 (3 m) Temperatura materiale (permanente) max.: 40 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): C 16 A Tipo di girante: Trituratore Comando Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati |
- TÜV voto di prova (pruefzeichen): ID 1111241940
- Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico con e senza sostanze fecali
- Classe di carico (belastungsklasse): D 400 (EN 124)
- Comando della pompa (pumpe): STZ 1000
- Profondità di posa (einbautiefe): 1.300 mm
- Tipo di girante (laufrad_typ): Trituratore
- (schaltgeraet):
- Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150 mm
