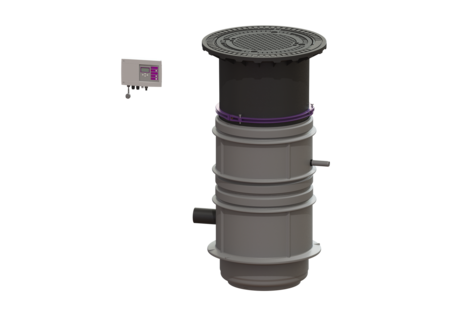

Stazio. pompaggio Aquapump Medium

Duo, GTF 1200, 1300-1750 mm, D

La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati.

  • Massima sicurezza
  • Sistema di pozzetto LW 600 adatto all’installazione interrata
  • Preconfigurato in fabbrica
Cod. Art. 826821D
GTIN (EAN) 4026092045664
Gruppo di prezzo 60

Stazio. pompaggio Aquapump Medium Duo, GTF 1200, 1300-1750 mm, D
La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Variante Tipo d’impianto: Impianto doppio Guarnizione passante per il tubo vuoto per cavi (DN): 100 Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Larghezza del telaio: Centralina Protezione antiriflusso: integrato Uscita in pressione: orizzontale Tappeto fonoassorbente: LW 600 Caratteristiche generali Colore: nero Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Tipo di impianto: Duo Dimensioni Peso netto: 126 kg Peso lordo: 143 kg Resistenza all’acqua freatica dal fondo serbatoio: 2000 mm Profondità di posa: 1300 - 1750 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 806 mm Lunghezza: 806 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 1720 mm Lunghezza imballaggio: 1200 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 894 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 455 mm Larghezza nominale (DN) dell’entrata: 160 mm Larghezza nominale (DN) dell’entrata: 150 Tipo di entrata: 1 Diametro interno del serbatoio (DI): 600 mm Diametro interno dell’accesso (DI): 600 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Materiale della copertura : Ghisa grigia con riempimento in calcestruzzo Colore della copertura: nero Larghezza della copertura: 680 mm Altezza della copertura: 50 mm Lunghezza della copertura: 680 mm Coperchio di chiusura: sbloccato Classe di carico: D 400 (EN 124) Trasportatore Comando della pompa: GTF 1200 Numero di pompe: 2 Peso: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 6,2 A Lunghezza del cavo di alimentazione della pompa: 10 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della centralina: IP 68 (3 m) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 15,5 m³/h Prevalenza max.: 9 m Numero di giri: 2650 U/min Potenza P1: 1,4 kW Potenza P2: 0,84 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Comando Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Campana ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della sonda: IP54 Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Frequenza di accensione ammessa max.: Comfort
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
Kit protezione sonda ottica 28706 Mostra
Centralina Comfort Duo 230V 28746 Mostra
Chiusura a sgancio rapido per il blocco antiriflusso 680018 Mostra
Batteria Blocco 9 V 680034 Mostra
Piastra di copertura Classe di carico D, ghisa grigia 680059 Mostra
Tubo di mandata Prodotto a metratura, 6x4 mm 100 680071 Mostra
Campana ad immersione senza tubo flessibile 680108 Mostra
Anello di fissaggio per rialzi d: 600 mm 680276 Mostra
Supporto pompa per impianti di pompaggio 680362 Mostra
Corpo a spirale per il diametro 30 mm 680363 Mostra
Girante per il diametro 30 mm 680366 Mostra
Colonna montante 1300 - 1750 mm 680450 Mostra
Blocco antiriflusso con clapet di non ritorno 680457 Mostra
Collegamento della pompa adatto stazioni pompaggio, da 01/2016 680476 Mostra
Collegamento della pompa Duo, adatto alle stazioni di pompaggio 680480 Mostra
Kit di guarnizioni 2 clapet di non ritorno, 4 guarnizioni 680491 Mostra
Pompa ricambio Aquadive GTF 1200 senza interruttore a galleggiante, 10 m 680595 Mostra
Chiusura a sgancio rapido per l’attacco filettato 680698 Mostra
Morsetto speciale sonda di livello e campana ad immersione 680729 Mostra
Set adattatori per montaggio sonda ott. 80892 Mostra
Sonda ottica con 3 adattatori 15m 80988 Mostra
Guarnizione per passaggio di tubi 110 mm 850117 Mostra
Guarnizione per rialzo telescopico 860116 Mostra
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
  • Frequenza di accensione ammessa max. (schaltgeraet): Comfort
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): all’esterno degli edifici – installazione interrata
  • Classe di carico (belastungsklasse): D 400 (EN 124)
  • Comando della pompa (pumpe): GTF 1200
  • Profondità di posa (einbautiefe): 1.300  mm
  • Tipo di girante (laufrad_typ): Girante libera
  • Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150
