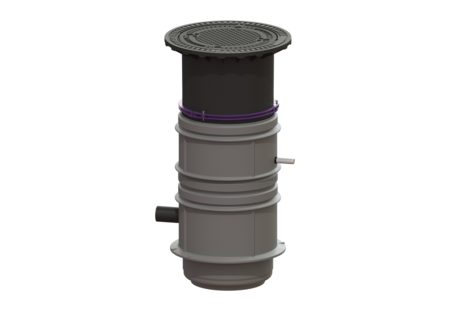

Stazio. pompaggio Aquapump Medium

Mono, GTF 600, 1300-1750 mm, D

Scheda prodotto in PDF

La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una pompa ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Il comando avviene a scelta attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell’edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM.

  • Massima sicurezza
  • Installazione flessibile
  • Sistema di pozzetto LW 600 adatto all’installazione interrata
Cod. Art. 825820D
GTIN (EAN) 4026092045268
Gruppo di prezzo 60
Torna alla tabella delle varianti

Stazio. pompaggio Aquapump Medium Mono, GTF 600, 1300-1750 mm, D
La stazione di pompaggio per acque di scarico non contenenti sostanze fecali è dotata di una pompa ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Il comando avviene a scelta attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell’edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM. Tipo di acque di scarico: acque di scarico senza sostanze fecali Situazione di installazione: all’esterno degli edifici – installazione interrata Versione: Tipo d’impianto: Impianto mono Installazione: Installazione con pompe sommerse Comando della pompa: Galleggiante Blocco antiriflusso: integrato Guarnizione passante per il condotto di aerazione (DN): 100 mm Guarnizione passante per il tubo vuoto per cavi (DN): 100 mm Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Caratteristiche generali: Colore: grigio Norma: EN 12050-2 Dimensioni: Lunghezza: 806 mm Larghezza: 806 mm Contenitore: Numero di entrate: 1 ST Larghezza nominale (DN) dell’entrata: 100 Larghezza nominale (DA) dell’entrata: 110 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di uscita rispetto al fondo del serbatoio: 894 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 455 mm Collegamento tubo per cavi (DN): 100 mm Uscita in pressione: orizzontale Uscita in pressione (DN): 32 mm Uscita in pressione (DA): 40 mm Profondità di posa: 1.300 - 1.750 mm Collegamento di sfiato (DN): 100 mm Resistenza all’acqua freatica dal fondo serbatoio: 2.000 mm Diametro interno del serbatoio (DI): 600 mm Diametro interno dell’accesso (DI): 600 mm Sistema di pozzetto: LW 600 Tipo di regolazione in altezza: rialzo telescopico Caratteristiche di copertura: Tipo di copertura: Piastra di copertura rotonda Materiale della copertura : Ghisa grigia con riempimento in calcestruzzo Colore della copertura: nero Classe di carico: D 400 (EN 124) Lunghezza: 680 mm Larghezza: 680 mm Altezza: 50 mm Blocco: sbloccato Trasportatore: Pompa: GTF 600 Numero di pompe: 1 Portata max.: 12 m3/h Prevalenza max.: 8 m Tensione di funzionamento: 230 V Frequenza di rete: 50 Hz Tipo di funzionamento: S1 Potenza P1: 0,6 kW Potenza P2: 0,36 kW Numero di giri: 2.800 U/min Protezione necessaria (protezione di linea): C 16 A Temperatura materiale (permanente) max.: 40 °C Tipo di collegamento: Schuko a 2 poli Peso: 6 kg Tipo di girante: Girante libera Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 2,7 A Tipo di protezione della pompa: IP 68 (3 m) Classe di protezione: I Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,0 mm2 Monitoraggio della temperatura: integrato Cosφ – fattore di potenza: 0,91 Classe di isolamento: F Comando: Tensione di funzionamento: 230 V Frequenza di rete: 50 Hz Tipo di rilevazione del livello: meccanico Strumento di rilevazione del livello: Galleggiante
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
Chiusura a sgancio rapido per il blocco antiriflusso 680018
Piastra di copertura Classe di carico D, ghisa grigia 680059
Guarnizione per l’uscita in pressione 680067
Anello di fissaggio per rialzi d: 600 mm 680276
Colonna montante 1300 - 1750 mm 680450
Blocco antiriflusso con clapet di non ritorno 680457
Collegamento della pompa adatto stazioni pompaggio, da 01/2016 680476
Collegamento della pompa Mono, adatto alle stazioni di pompaggio 680479
Kit di guarnizioni Clapet di non ritorno, guarnizioni 680490
Chiusura a sgancio rapido per l’attacco filettato 680698
Set di viti per filtro di aspirazione, GTF 500 680769
Pompa di ricambio GTF 600 con interruttore a galleggiante 680880
Girante GTF 600, passaggio canalizzazione 30 mm 680887
Corpo a spirale GTF 600, passaggio della canalizzazione 30 mm 680888
Supporto GTF 600, passaggio canalizzazione 30 mm 680889
Guarnizione per passaggio di tubi 110 mm 850117
Guarnizione per rialzo telescopico 860116
  • TÜV voto di prova (ATTR-376): ID 1111241937
  • Paese di provenienza (ATTR-322): DE
  • Campo di applicazione (ATTR-264): Drenaggio
  • Tipo di pompa (ATTR-265): Pompa ad immersione
  • Posizione dell’albero della pompa (ATTR-266): verticale
  • Costruzione pompa (ATTR-267): Pompa a secco
  • Idraulica della pompa (ATTR-268): monostadio
  • Caratteristica di aspirazione della pompa (ATTR-269): aspirante normalmente
  • Azionamento pompa (ATTR-270): Motore elettrico per corrente alternata
  • Tipo di avviamento del motore elettrico (ATTR-271): diretto
  • Materiale alloggiamento pompa (ATTR-272): Materiale plastico
  • Tolleranza superiore della tensione di funzionamento (+) (ATTR-273): 10  PROZ
  • Tolleranza inferiore della tensione di funzionamento (-) (ATTR-274): 10  PROZ
  • Tolleranza superiore della frequenza nominale (+) (ATTR-275): 3  PROZ
  • Tolleranza inferiore della frequenza nominale (-) (ATTR-276): 2  PROZ
  • Collegamento elettrico della pompa (ATTR-277): 1/N/PE 230 V
  • Motore-albero della pompa (ATTR-279): continuo
  • Guarnizione dell’albero (ATTR-280): GTAR
  • Numero di pompe di funzionamento (ATTR-281): 1
  • Temperatura minima liquidi pompati (ATTR-282): 0  CEL
  • Pressione di funzionamento massima (Pmax) (ATTR-283): 800  HPA
  • Numero di giri minimo in caso di regolazione del numero di giri (ATTR-284): nessuna regolazione del numero di giri
  • Corrente di avviamento (ATTR-285): 6,9  AMP
  • Installazione verticale (ATTR-286): sì
  • Pompa (ATTR-4): GTF 600
  • Numero di pompe (ATTR-181): 1
  • Tipo di girante (ATTR-8): Girante libera
  • Tipo di cavo di collegamento della pompa (ATTR-N2): H07RN-F 3G 1,0 mm2
  • Protezione necessaria (protezione di linea) (ATTR-N3): C 16 A
  • Frequenza di accensione ammessa max. (ATTR-162): 20  1PH
  • Tipo di funzionamento (ATTR-10): S1
  • Potenza P1 (ATTR-F4): 0,6  KWT
  • Potenza P2 (ATTR-F5): 0,4  KWT
  • Numero di giri (ATTR-F2): 2.800  UMIN
  • Tensione di funzionamento (ATTR-131): 230  VLT
  • Frequenza di rete (ATTR-N4): 50  HTZ
  • Corrente nominale (ATTR-N5): 2,7  AMP
  • Portata max. (ATTR-F7): 12  MQH
  • Prevalenza max. (ATTR-F8): 8  MTR
  • Temperatura materiale (permanente) max. (ATTR-132): 40  CEL
  • Classe di protezione (ATTR-133): I
  • Tipo di collegamento (ATTR-N1): Schuko a 2 poli
  • Tipo di protezione della pompa (ATTR-125): IP 68 (3 m)
  • Lunghezza del cavo di alimentazione della pompa (ATTR-11): 10  MTR
  • Monitoraggio della temperatura (ATTR-135): integrato
  • Peso (ATTR-191): 6  KGM
  • Cosφ – fattore di potenza (ATTR-192): 0,9
  • Classe di isolamento (ATTR-193): F
  • Durata stimata (ore di funzionamento) (ATTR-194): 3.000  HUR
  • Durata stimata (numero di cicli di commutazione) (ATTR-195): 150.000
  • Peso netto (ATTR-A3A): 155  KGM
  • Peso lordo (ATTR-A3B): 167  KGM
  • Profondità di posa (ATTR-B2_VB): 1.300  MMT
  • Lunghezza (ATTR-A6A): 806  MMT
  • Larghezza (ATTR-A6B): 806  MMT
  • Volume (ATTR-320): 1,7  MTQ
  • Lunghezza imballaggio (ATTR-325): 1.200  MMT
  • Larghezza imballaggio (ATTR-326): 800  MMT
  • Altezza imballaggio (ATTR-327): 1.720  MMT
  • Misure (ATTR-323): 1200X800X1720MM
  • Numero di colli (ATTR-321): 1
  • Uscita in pressione (ATTR-B7): orizzontale
  • Sistema di pozzetto (ATTR-B8): LW 600
  • Tipo d’impianto (ATTR-2): Impianto mono
  • Installazione (ATTR-164): Installazione con pompe sommerse
  • Blocco antiriflusso (ATTR-165): integrato
  • Comando della pompa (ATTR-134): Galleggiante
  • Guarnizione passante per il condotto di aerazione (DN) (ATTR-183): 100  MMT
  • Guarnizione passante per il tubo vuoto per cavi (DN) (ATTR-184): 100  MMT
  • Tensione di funzionamento (ATTR-S13): 230  VLT
  • Frequenza di rete (ATTR-S14): 50  HTZ
  • Tipo di rilevazione del livello (ATTR-7A): meccanico
  • Strumento di rilevazione del livello (ATTR-7B): Galleggiante
  • Tipo di copertura (ATTR-A21): Piastra di copertura rotonda
  • Colore della copertura (ATTR-A2A): nero
  • Classe di carico (ATTR-A2B): D 400 (EN 124)
  • Blocco (ATTR-A2D): sbloccato
  • Materiale della copertura (ATTR-A2E): Ghisa grigia con riempimento in calcestruzzo
  • Lunghezza (ATTR-A2M): 680  MMT
  • Larghezza (ATTR-A2N): 680  MMT
  • Altezza (ATTR-A2P): 50  MMT
  • Diametro interno dell’accesso (DI) (ATTR-B13): 600  MMT
  • Diametro interno del serbatoio (DI) (ATTR-B14): 600  MMT
  • Numero di entrate (ATTR-B1B): 1  PCE
  • Larghezza nominale (DN) dell’entrata (ATTR-B1CA): 100  MMT
  • Larghezza nominale (DA) dell’entrata (ATTR-B1CB): 110  MMT
  • Altezza centro tubo di entrata rispetto al fondo del serbatoio (ATTR-B6): 455  MMT
  • Altezza tubo di entrata rispetto al fondo del serbatoio (ATTR-B1D): 400  MMT
  • Altezza centro tubo di uscita rispetto al fondo del serbatoio (ATTR-B15E): 894  MMT
  • Collegamento tubo per cavi (DN) (ATTR-B3): 100  MMT
  • Collegamento di sfiato (DN) (ATTR-B4): 100  MMT
  • Uscita in pressione (DN) (ATTR-B17): 32  MMT
  • Uscita in pressione (DA) (ATTR-B18): 40  MMT
  • Resistenza all’acqua freatica dal fondo serbatoio (ATTR-B12): 2.000  MMT
  • Tipo di regolazione in altezza (ATTR-177): rialzo telescopico
  • Dichiarazione di prestazione (DDP) (ATTR-292): 009-072
  • Situazione di installazione (ATTR-1): all’esterno degli edifici – installazione interrata
  • Quantità di acque di scarico (ATTR-310): Media
  • Tipo di acque di scarico (ATTR-6): acque di scarico senza sostanze fecali
  • Colore (ATTR-102): grigio
  • Norma (ATTR-9): EN 12050-2
  • Marchio CE (ATTR-A5B): sì
  • Condizioni di consegna (ATTR-189): Kit modulare per il montaggio finale in cantiere
  • Fabbricazione (M-ATTR-001): KESSEL
  • Gruppo di prodotti (M-ATTR-002): Impianti di sollevamento
  • Tipo di prodotto (M-ATTR-003): Stazione di pompaggio
  • Famiglia di prodotti (M-ATTR-004): Aqualift
  • Nome del prodotto (M-ATTR-005): Aqualift S
