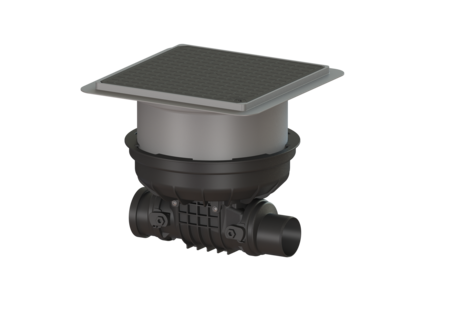

Valvola antiriflusso Staufix

DN 90, Pavimento, nero, Tipo 2

730090.10S
730090.10S
Scheda prodotto in PDF

KESSEL Valvola antiriflusso Staufix, DN 90, acque di scarico con o senza sostanze fecali (ÖNORM Austria), chiusura Lock & Lift, chiusura coperchio, installazione nel pavimento, tipo di copertura Piastra di copertura, no

  • La valvola a cerniera contro i roditori opzionale garantisce una sicurezza supplementare.
  • Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
  • In alternativa, disponibile anche come set modulare
Cod. Art. 730090.10S
GTIN (EAN) 4026092076309
Gruppo di prezzo 10

Valvola antiriflusso Staufix DN 90, Pavimento, nero, Tipo 2
La valvola antiriflusso per acque di scarico con e senza sostanze fecali (ÖNORM Austria) è dotata di due sportelli meccanici che si chiudono automaticamente in caso di riflusso. Uno sportello funge anche da chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, i sistemi esistenti possono essere facilmente convertiti alla valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: no Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 90 Diametro esterno (DA): 90 mm Tipo di acque di scarico: con o senza sostanze fecali (ÖNORM Austria) Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Tenuta: a tenuta stagna Dimensioni Peso netto: 6,42 kg Peso lordo: 9 kg Resistenza all’acqua freatica dal fondo serbatoio: 3 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 287 - 410 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 444 mm Larghezza: 444 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 496 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: L 15 (EN 1253-1) Tenuta: a tenuta stagna
  Title Cod. Art.
  Title Cod. Art.
  Title Cod. Art.
72222 Segnalatore a distanza la segnal. ottica/acu. in caso riflusso 72222 Mostra
72223 Ricevitore radio come presa di commutazione 72223 Mostra
72224 Coperchio StaufixControl, DN 90 - 100 72224 Mostra
72225 Coperchio StaufixControl, DN 125 - 200 72225 Mostra
830070 Prolunga installazione in profondità, con flangia 830070 Mostra
830073 Prolunga insta. in profondità, Flangia/contro-fl. 830073 Mostra
830075 Prolunga Pavimento, per il calcestruzzo imp. 830075 Mostra
  Title Cod. Art.
680665 Batteria 3 V per unità di controllo 680665 Mostra
686112 Guarnizione Guarnizione coperchio Staufix DN 90-110 686112 Mostra
686114 Guarnizione per piastra di copertura, sistema 330 mm 686114 Mostra
686115 Guarnizione Guarnizione a labbro, sistema 330 mm 686115 Mostra
70214 Imbuto di prova con guarnizione condotto tubo 70214 Mostra
70231 Clapet antiriflusso DN 100 70231 Mostra
70241 Porta paletta DN 100, con guarnizione 70241 Mostra
72229 Coperchio DN 90-100, con chiusura di emergenza 72229 Mostra
830052 Piastra di copertura a tenuta stagna, piastrellabile 830052 Mostra
83090 Riduzione raccordo maschio DN 90 83090 Mostra
83091 Manicotto DN 90 83091 Mostra
  • Larghezza nominale (DN) (nennweite): 90
  • Materiale della copertura (abdeckung_material): Materiale plastico
  • Situazione di installazione (einbausituation): installazione nel pavimento
  • Marchio CE (ce_kennzeichnung): sì
  • Protezione antiriflusso (rueckstauschutz): Tipo 2
  • Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): no
  • Lunghezza (laenge): 444  mm
  • Larghezza (breite): 444  mm
