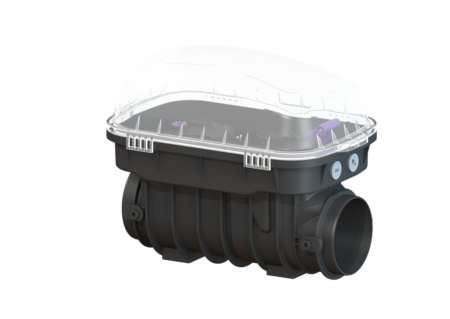

Valvola antiriflusso Staufix SWA
senza bocchettone, non interrato
KESSEL Valvola antiriflusso Staufix SWA, acque di scarico Acque di scarico senza sostanze fecali, all’interno degli edifici – canale di scarico non interrato, tipo di copertura Copertura di protezione, 2 clapet antiriflusso meccaniche, chiusura Chiusura a clip
- Semplice conversione successiva in Staufix FKA o Pumpfix F
- Manutenzione veloce, semplice e senza l’ausilio di utensili
- Disponibile anche come set modulare
| Cod. Art. | 73000.10 |
|---|---|
| GTIN (EAN) | 4026092053836 |
| Gruppo di prezzo | 30 |
Valvola antiriflusso Staufix SWA senza bocchettone, non interrato
La valvola antiriflusso Premium per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura d’emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi in una valvola antiriflusso Premium Staufix FKA o in un impianto di pompaggio antiriflusso Pumpfix F. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – canale di scarico non interrato Condizioni di consegna: Kit modulare per il montaggio finale in cantiere Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 8,21 kg Peso lordo: 9,74 kg Salto di pendenza: 9 mm Lunghezza: 486 mm Larghezza: 350 mm Altezza: 422 mm Lunghezza imballaggio: 785 mm Larghezza imballaggio: 385 mm Altezza imballaggio: 465 mm Serbatoio/corpo base Tipo di bocchettone: opzionale Caratteristiche di copertura Tipo di copertura: Copertura di protezione Materiale della copertura : Materiale plastico Colore della copertura: trasparente Larghezza della copertura: 350 mm Altezza della copertura: 165 mm Lunghezza della copertura: 542 mm Blocco: Chiusura a clip
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Riduzione raccordo maschio DN 100, con guarnizione condotto tubo | 83081 | Mostra |
 | Riduzione raccordo maschio DN 125, con guarnizione condotto tubo | 83082 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Riduzione raccordo maschio DN 200, con guarnizione condotto tubo | 83084 | Mostra |
 | Manicotto DN 100, con guarnizione | 83085 | Mostra |
 | Manicotto DN 125, con guarnizione | 83086 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
 | Manicotto DN 200, con guarnizione condotto tubo | 83088 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Kit di guarnizioni | 70318 | Mostra |
 | 80013 | Mostra | |
 | 80014 | Mostra | |
 | Porta paletta per le clapet meccanica, porta paletta | 80041 | Mostra |
 | Coperchio protezione FKA | 83031 | Mostra |
 | Rialzo | 83032 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
all’interno degli edifici – canale di scarico non interrato
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- (nennweite):
- Lunghezza (laenge): 486 mm
- Larghezza (breite): 350 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
