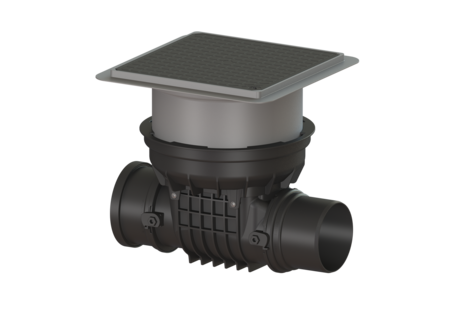

Modulo ispezione e spurgo Staufix
DN 150, Pavimento, nero
Il modulo di ispezione e spurgoper acque di scarico con e senza sostanze fecali consente un comodo accesso ai condotti delle acque di scarico per i lavori di ispezione e manutenzione. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente integrati con un massimo di due clapet ed una chiusura di emergenza o convertiti nella valvola antiriflusso StaufixControl.
- Facile conversione in Staufix tipo 1
- Pendenza di soli 8 mm
- Accesso rapido e senza utensili per la pulizia

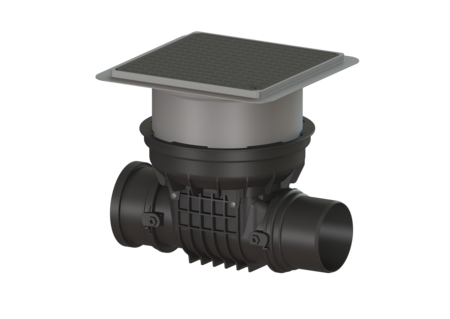

| Cod. Art. | 700150.10S |
|---|---|
| GTIN (EAN) | 4026092075951 |
| Gruppo di prezzo | 10 |
Modulo ispezione e spurgo Staufix DN 150, Pavimento, nero
Il modulo di ispezione e spurgoper acque di scarico con e senza sostanze fecali consente un comodo accesso ai condotti delle acque di scarico per i lavori di ispezione e manutenzione. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente integrati con un massimo di due clapet ed una chiusura di emergenza o convertiti nella valvola antiriflusso StaufixControl. Caratteristiche generali Colore: nero Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Tipo di acque di scarico: Acque di scarico con e senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 8,1 kg Peso lordo: 10,7 kg Resistenza all’acqua freatica dal fondo serbatoio: 3 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 341 - 464 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 444 mm Lunghezza: 523 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 486 mm Lunghezza imballaggio: 586 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Coperchio di chiusura: Lock & Lift Classe di carico: L 15 (EN 1253-1) Tenuta: a tenuta stagna
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra |
 | Imbuto di prova | 70214 | Mostra |
 | Coperchio di chiusura, DN125-200 | 72236 | Mostra |
 | Copertura tenuta acqua superficie piastr | 830052 | Mostra |
 | Staufix Premium Raccordo maschio DN 150 | 83083 | Mostra |
 | Staufix Premium Raccordo femmina DN 150 | 83087 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 150
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Tipo di acque di scarico (abwasserart_de):
Acque di scarico con e senza sostanze fecali
- Lunghezza (laenge): 523 mm
- Larghezza (breite): 444 mm
