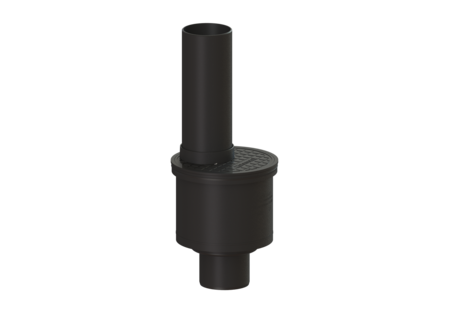

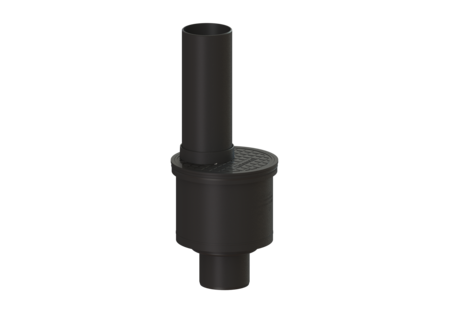

Scarico per l’acqua piovana
DN 100, Uscita verticale
KESSEL Scarico per l’acqua piovana, Sistema 200, DN 100, classe di carico K 3, diametro esterno (DA) 110 mm, capacità di scarico (l/s) 4,5, uscita verticale, bocchettone verticale, forma rialzo tonda, volume 32,08 dm³
- La soluzione variabile per il collegamento alla fognatura
Cod. Art. | 67940 |
---|---|
GTIN (EAN) | 4026092001783 |
Gruppo di prezzo | 10 |
Scarico per l’acqua piovana DN 100, Uscita verticale
Lo scarico per l’acqua piovana in materiale plastico è dotato di un cestello raccolta fanghi, di un coperchio d’entrata della pioggia, di un tubo protettivo e di un fissaggio da parete. Variante Sistema: 200 Contenuto del sedimentatore: sì Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 Uscita: verticale Caratteristiche generali Norma: EN 752 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Uscita: verticale Chiusura antiodore: no Dimensioni Peso netto: 2 kg Peso lordo: 2,27 kg Diametro: 235 mm Lunghezza: 235 mm Larghezza: 235 mm Altezza: 580 mm Lunghezza imballaggio: 330 mm Larghezza imballaggio: 240 mm Altezza imballaggio: 405 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Materiale plastico Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Coperchio a feritoie Materiale della copertura : Materiale plastico Colore della copertura: nero Superficie: eroso Classe di carico: K 3 (EN 1253-1) Forma rialzo: tonda Contenuto del sedimentatore: sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
C. base sc acqua piov/cortile DN 100, Uscita verticale | 67040 | Mostra | |
Cestello raccolta fanghi Sistema 200, PE-HD | 67300 | Mostra | |
Rialzo scarico acqua piovana Tubo di protezione DN 100, coper. chiusa | 67750 | Mostra | |
Fissaggio a parete Mat. plastico, scarichi per l’acqua pio. | 67800 | Mostra |
Manuali | |
---|---|
Disegno CAD |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper): Materiale plastico
- Materiale della copertura (abdeckung_material): Materiale plastico
- Tipo di bocchettone (stutzen_ausfuehrung): verticale
- Tipo di copertura (abdeckungsart): Coperchio a feritoie
- Chiusura antiodore (geruchsverschluss): no
- Contenuto del sedimentatore (schlammeimer): sì
