C. base sc acqua piov/cortile
DN 100, Uscita verticale

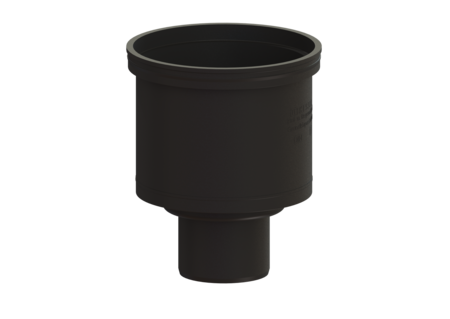

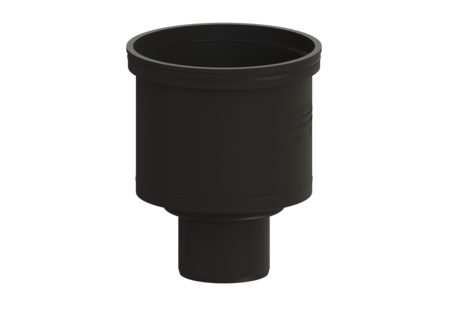

KESSEL C. base sc acqua piov/cortile, DN 100, peso, bocchettone verticale, corpo base Materiale plastico
- Per la semplice installazione interrata
Cod. Art. | 67040 |
---|---|
GTIN (EAN) | 4026092001608 |
Gruppo di prezzo | 10 |
C. base sc acqua piov/cortile DN 100, Uscita verticale
Il corpo base per gli scarichi per l’acqua piovana e per cortile è realizzato in materiale plastico e, in questa variante, non contiene alcuna chiusura antiodore. Variante Sistema: 200 Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 Caratteristiche generali Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Chiusura antiodore: no Dimensioni Peso netto: 1 kg Peso lordo: 1 kg Lunghezza: 235 mm Larghezza: 235 mm Altezza: 280 mm Lunghezza imballaggio: 23,5 mm Larghezza imballaggio: 23,5 mm Altezza imballaggio: 28,5 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Materiale plastico Tipo di bocchettone: verticale
Designazione | Cod. Art. | ||
---|---|---|---|
Rialzo Ferrofix Sistema 200 Griglia AISI304 200x200 mm | 57410 | Mostra | |
Rialzo Ferrofix Sistema 200 Griglia AISI304 300x300mm | 57415 | Mostra | |
Rialzo scarico acqua piovana Tubo di protezione DN 100, griglia feri. | 67700 | Mostra | |
Rialzo scarico acqua piovana Tubo di protezione DN 100, coper. chiusa | 67750 | Mostra | |
Piastra di copertura Materiale plastico, d: 218 mm | 67775 | Mostra | |
Rialzo Classe B, Griglia feritoie roto.,d: 20mm | 67985 | Mostra | |
Rialzo con griglia a feritoie d: 218 mm, A/L15 | 67986 | Mostra |
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L | 67007 | Mostra | |
Prolunga Polimero, 40 - 150 mm | 67400 | Mostra | |
Prolunga Sistema 200, Materiale plastico | 67500 | Mostra | |
Prolunga Sistema 200, entrata laterale DN 100 | 67600 | Mostra | |
Fissaggio a parete Mat. plastico, scarichi per l’acqua pio. | 67800 | Mostra |
Designazione | Cod. Art. |
---|
Manuali | |
---|---|
Disegno CAD |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper): Materiale plastico
- Tipo di bocchettone (stutzen_ausfuehrung): verticale
- Chiusura antiodore (geruchsverschluss): no
- Lunghezza (laenge): 235 mm
- Larghezza (breite): 235 mm
