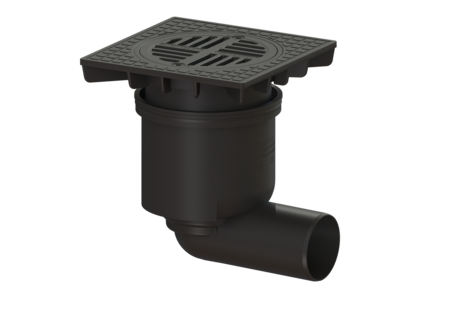

Scarico per cortile
Sistema 200, laterale, Griglia a feritoie, A 15
Scheda prodotto in PDF
Lo scarico per cortile in materiale plastico è utilizzato per il drenaggio a punto ed è dotato di una guarnizione a labbro e di una copertura protettiva per cantiere.
| Cod. Art. | 67020.30 |
|---|---|
| GTIN (EAN) | 4026092003787 |
| Gruppo di prezzo | 10 |
Scarico per cortile Sistema 200, laterale, Griglia a feritoie, A 15
Lo scarico per cortile in materiale plastico è utilizzato per il drenaggio a punto ed è dotato di una guarnizione a labbro e di una copertura protettiva per cantiere. Versione: Sistema: 200 Chiusura antiodore: no Caratteristiche generali: Larghezza nominale (DN): 100 Diametro esterno (DA): 110 Norma: EN 752 Contenitore: Numero di uscite: 1 ST Corpo base: Materiale corpo base: Materiale plastico Tipo di bocchettone: laterale Possibilità di regolazione in altezza: 40 - 150 mm Caratteristiche di copertura: Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Materiale plastico Colore della copertura: nero Classe di carico: A 15 (EN 124) Lunghezza: 300 mm Larghezza: 300 mm Superficie: eroso Blocco: posato Griglia: Lunghezza del telaio: 300 mm Larghezza del telaio: 300 mm Materiale della cornice: Materiale plastico Forma rialzo: angolare Materiale del rialzo: Materiale plastico Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 l/s
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Pagina del catalogo | |
|---|---|
| Disegno CAD |
- Larghezza nominale (DN) (ATTR-118):
100
- Articolo completo (ATTR-254): sì
- Collegamento elettrico presente (ATTR-256): no
- Collegamento SGE, AE (ATTR-257): no
- Forma rialzo (ATTR-259): angolare
- Variante del drenaggio (ATTR-260): Scarico puntuale
- Forma griglia/canaletta (ATTR-261): tonda
- Tipo di drenaggio (ATTR-263): Gravità
- - (ATTR-340):
- Paese di provenienza (ATTR-322): DE
- Materiale della cornice (ATTR-111):
Materiale plastico
- Lunghezza del telaio (ATTR-111B): 300 MMT
- Larghezza del telaio (ATTR-111C): 300 MMT
- Capacità di scarico (l/s) con 20 mm di accumulo di acqua (ATTR-157): 4,5 LTS
- Possibilità di regolazione in altezza (ATTR-226_VB): 40 MMT
- Materiale del rialzo (ATTR-231):
Materiale plastico
- Tipo di copertura (ATTR-A21): Griglia a feritoia tonda
- Colore della copertura (ATTR-A2A): nero
- Classe di carico (ATTR-A2B): A 15 (EN 124)
- Blocco (ATTR-A2D): posato
- Materiale della copertura (ATTR-A2E):
Materiale plastico
- Superficie (ATTR-A2F): eroso
- Lunghezza (ATTR-A2M): 300 MMT
- Larghezza (ATTR-A2N): 300 MMT
- Numero di uscite (ATTR-B15B): 1 PCE
- Materiale corpo base (ATTR-232):
Materiale plastico
- Tipo di bocchettone (ATTR-233):
laterale
- Chiusura antiodore (ATTR-115): no
- Sistema (ATTR-244): 200
- Volume (ATTR-320): 0,0 MTQ
- Lunghezza imballaggio (ATTR-325): 330 MMT
- Larghezza imballaggio (ATTR-326): 330 MMT
- Altezza imballaggio (ATTR-327): 375 MMT
- Misure (ATTR-323): 330X330X375MM
- Numero di colli (ATTR-321): 1
- Peso netto (ATTR-A3A): 3,1 KGM
- Peso lordo (ATTR-A3B): 3,5 KGM
- Diametro esterno (DA) (ATTR-147): 110
- Norma (ATTR-9): EN 752
- Classe di temperatura (ATTR-253): A
- Dichiarazione di prestazione (DDP) (ATTR-292): 009-062
- Fabbricazione (M-ATTR-001): KESSEL
- Gruppo di prodotti (M-ATTR-002): Scarichi
- Tipo di prodotto (M-ATTR-003): Scarico per cortile
- Famiglia di prodotti (M-ATTR-004): Scarico per cortile
