Scarico pavim Ferrofix flangia TP
DN 100 ver Impermeabil Griglia feritoie

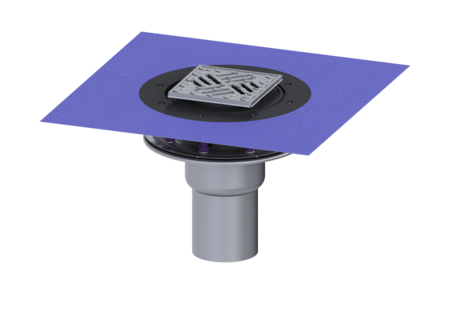

KESSEL Scarico pavim Ferrofix flangia TP, DN 100, Sistema 125, bocchettone verticale, materiale del rialzo ABS, regolabile in tre dimensioni, tipo di copertura Griglia a feritoia, diametro esterno (DA) 110 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
| Cod. Art. | 54230.52 |
|---|---|
| GTIN (EAN) | 4026092056356 |
| Gruppo di prezzo | 70 |
Scarico pavim Ferrofix flangia TP DN 100 ver Impermeabil Griglia feritoie
Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è destinato al drenaggio puntuale ed è dotato di una flangia di tenuta a pressione, di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per la posa. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in polimero ed elastomeri. Per le guarnizioni termosaldate impermeabili possono essere utilizzate solo le impermeabilizzazioni testate dal produttore. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Con possibilità di collegamento per collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Possibilità di regolazione in altezza: 10 - 18 mm Peso netto: 4,66 kg Peso lordo: 5,65 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Blocco: avvitato Classe di carico: L 15 (EN 1253-1) Classe antiscivolo: R11 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Rialzo: regolabile in tre dimensioni Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Membrana impermeabilizzante per l’impermea. a strato sottile liquida | 48651 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Corpo base Ferrofix, Flangia TP Sis 125 DN 100 Uscita vert | 54230 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
