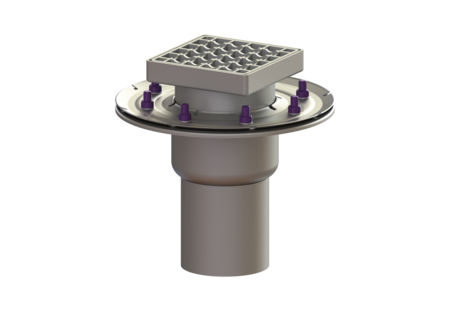

Scarico pavim Ferrofix flangia TP
DN 100, verticale, Griglia, Acciaio inox
KESSEL Scarico pavim Ferrofix flangia TP, DN 100, Sistema 125, bocchettone verticale, materiale del rialzo Acciaio inox 14301, regolabile in altezza, tipo di copertura Griglia, diametro esterno (DA) 110 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
| Cod. Art. | 54230.20 |
|---|---|
| GTIN (EAN) | 4026092056516 |
| Gruppo di prezzo | 70 |
Scarico pavim Ferrofix flangia TP DN 100, verticale, Griglia, Acciaio inox
Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è destinato al drenaggio puntuale ed è dotato di una flangia di tenuta a pressione, di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per la posa. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in polimero ed elastomeri. Per le guarnizioni termosaldate impermeabili possono essere utilizzate solo le impermeabilizzazioni testate dal produttore. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Con possibilità di collegamento per collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Peso netto: 4,68 kg Peso lordo: 5,2 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 386 mm Larghezza imballaggio: 286 mm Altezza imballaggio: 300 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Superficie: decapato Blocco: sbloccato Classe di carico: L 15 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Rialzo: regolabile in altezza Forma rialzo: angolare Materiale del rialzo: Acciaio inox 14301
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
Acciaio inox 14301
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
