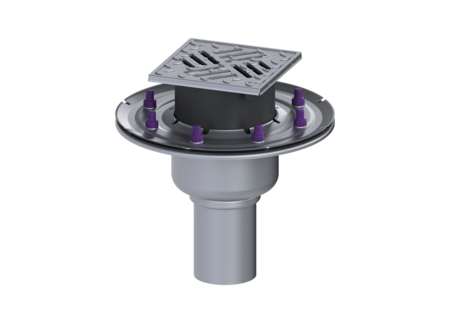

Scarico pavim Ferrofix flangia TP
DN 70, verticale, Griglia a feritoie
KESSEL Scarico pavim Ferrofix flangia TP, DN 70, Sistema 125, bocchettone verticale, materiale del rialzo ABS, regolabile in altezza, tipo di copertura Griglia a feritoia, diametro esterno (DA) 78 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
| Cod. Art. | 54210.61 |
|---|---|
| GTIN (EAN) | 4026092053553 |
| Gruppo di prezzo | 70 |
Scarico pavim Ferrofix flangia TP DN 70, verticale, Griglia a feritoie
Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è destinato al drenaggio puntuale ed è dotato di una flangia di tenuta a pressione, di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per la posa. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in polimero ed elastomeri. Per le guarnizioni termosaldate impermeabili possono essere utilizzate solo le impermeabilizzazioni testate dal produttore. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Con possibilità di collegamento per collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Bordo di connessione Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Peso netto: 3,67 kg Peso lordo: 4,43 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 490 mm Larghezza imballaggio: 275 mm Altezza imballaggio: 495 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Blocco: avvitato Classe di carico: L 15 (EN 1253-1) Classe antiscivolo: R11 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Rialzo: regolabile in altezza Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Bordo di connessione
